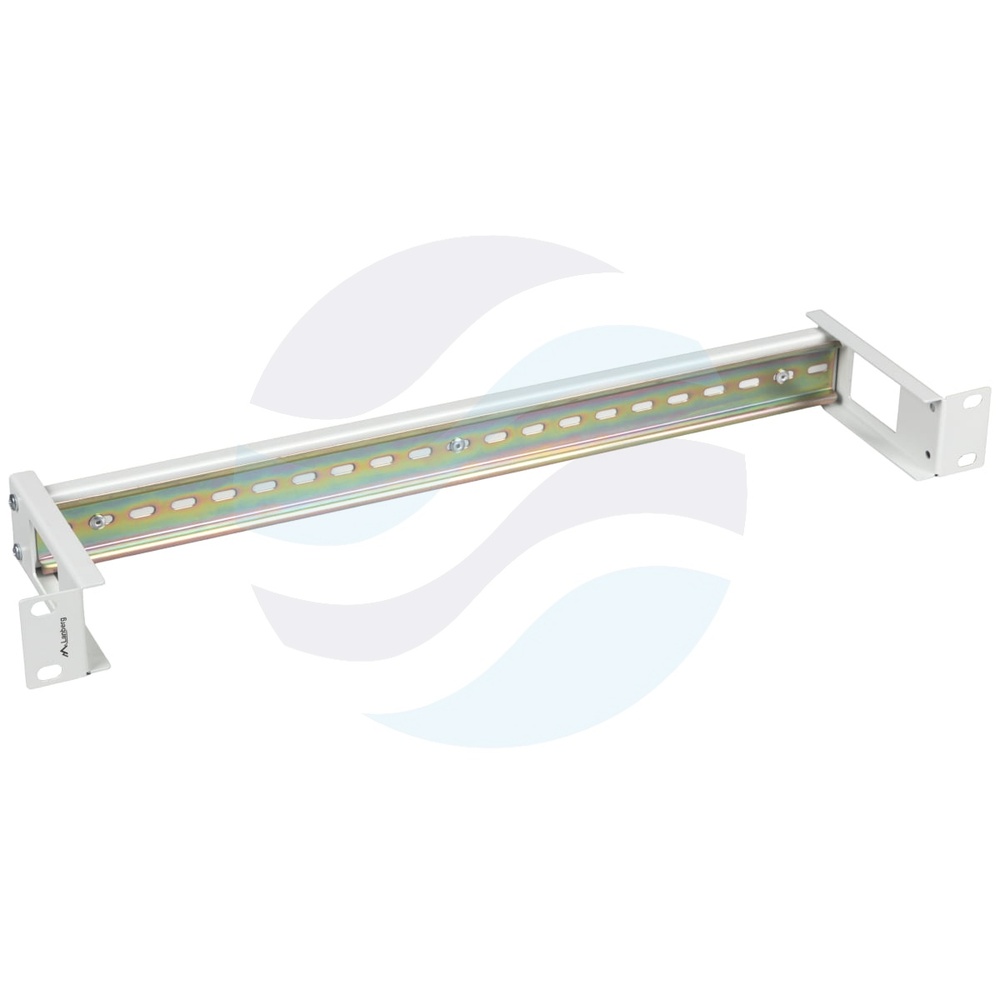

LANBERG Szyna montażowa DIN TS-35, Rack 19" 1U, szara
Szyna montażowa DIN TS-35 19"
Szyna montażowa DIN TS-35 została zaprojektowana do instalacji w standardowych szafach rack o szerokości 19 cali. Wyposażona w dedykowany uchwyt, umożliwia szybkie i stabilne mocowanie komponentów oraz modułów wyposażonych w zaczepy zgodne z profilem szyny DIN. Dzięki temu rozwiązaniu urządzenia takie jak zasilacze, przełączniki, kontrolery czy listwy zasilające mogą być bezpiecznie zamontowane wewnątrz szafy rack, co znacząco podnosi czytelność i funkcjonalność całej instalacji.
Konstrukcja szyny oparta jest o profil DIN TS-35 – jeden z najpopularniejszych standardów w automatyce przemysłowej, telekomunikacji i systemach bezpieczeństwa. Montaż w szafie rack odbywa się za pomocą fabrycznie zamontowanych uchwytów, które pasują do otworów montażowych w pionowych profilach szafy. Całość tworzy sztywną, poziomą belkę, na której można zawiesić dowolną liczbę urządzeń z adapterem DIN.
Konstrukcja i montaż
Szyna wykonana jest z wytrzymałego metalu (brak szczegółowych danych producenta), zapewniającego odpowiednią nośność nawet przy kilku modułach zamontowanych obok siebie. Uchwyt montażowy został zaprojektowany tak, aby można go było zamocować w odpowiednich miejscach na profilu 19 cali – zarówno w szafach wiszących, jak i stojących. Standardowa odległość otworów montażowych 19 cali (482,6 mm) pozwala na uniwersalne zastosowanie szyny w większości szaf rack dostępnych na rynku.
Sam proces montażu nie wymaga narzędzi specjalistycznych – uchwyt przykręca się do szafy za pomocą dostarczonych śrub (w zestawie). Po zamocowaniu szyny wystarczy wsunąć moduły DIN w odpowiednie pozycje, a następnie zabezpieczyć je klipsami lub blokadami znajdującymi się w urządzeniach. Taka organizacja ułatwia późniejsze serwisowanie i rozbudowę systemu.
Parametry techniczne
- Typ szyny: DIN TS-35
- Standard montażu: 19 cali (482,6 mm)
- Wyposażenie: Uchwyt montażowy do szafy rack
- Zastosowanie: Montaż modułów z uchwytem DIN w szafie rack
Zastosowanie w praktyce
Szyna DIN TS-35 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest profesjonalna organizacja sprzętu w szafie rack. Przykładowo w małej serwerowni można zamontować na niej kilka zasilaczy awaryjnych UPS z uchwytem DIN, przełącznik sieciowy oraz moduł zarządzania, co pozwoli zachować porządek i ułatwi dostęp do każdego urządzenia. W branży automatyki przemysłowej szyna służy do montażu sterowników PLC i rozdzielaczy sygnałów, natomiast w systemach alarmowych – do instalacji central alarmowych i modułów komunikacji.
Dzięki uniwersalności standardu DIN TS-35 szynę można wykorzystać również w instalacjach audio-wideo (np. montaż listwy zasilającej lub separatora sygnału) oraz w telekomunikacji (agregaty linii, splitery światłowodowe). Montaż na szynie skraca czas instalacji i ułatwia ewentualną wymianę uszkodzonych komponentów bez ingerencji w okablowanie. To praktyczne rozwiązanie dla integratorów i administratorów, którzy cenią przejrzystość i skalowalność systemów.
