Listwa zasilająca PDU pionowa, 12 gniazd, wyłącznik, zabezpieczenie, dłg. kabla 1.8m
Listwa zasilająca rack, pionowa, 12 gniazd z wyłącznikiem i zabezpieczeniem

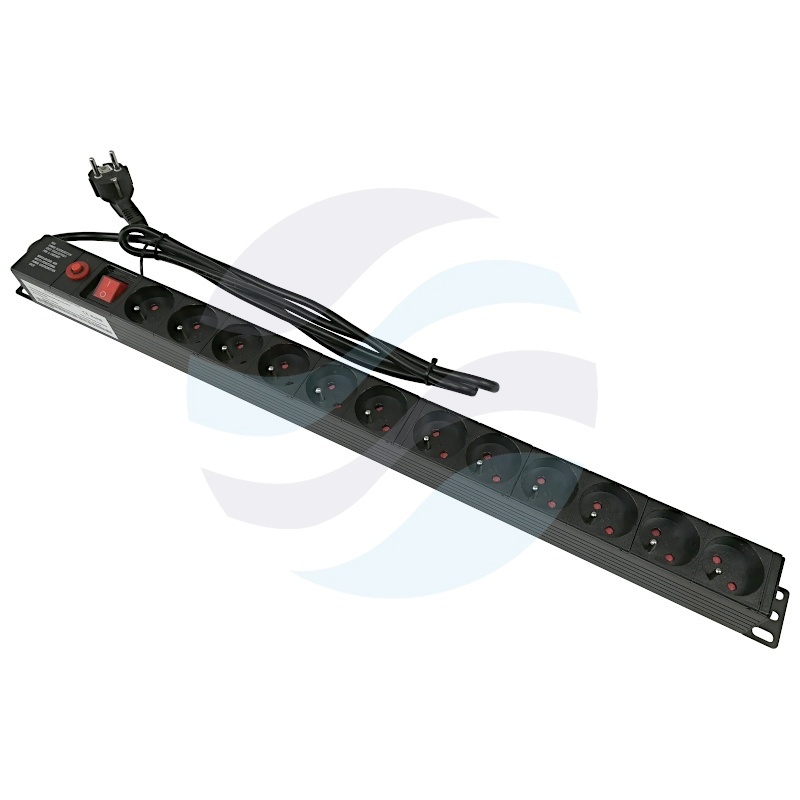

Pionowa listwa zasilająca typu PDU (Power Distribution Unit) przeznaczona do montażu w szafach rack 19". Dysponuje dwunastoma gniazdami w standardzie NF C61-314 oraz wtykiem DIN 49441, co zapewnia zgodność z polską instalacją elektryczną 230 V. Obudowa wykonana z czarnego tworzywa sztucznego, a gniazda z wytrzymałego ABS gwarantują mechaniczną odporność w codziennej eksploatacji.
Listwa wyposażona jest w wyłącznik umożliwiający odcięcie zasilania wszystkich odbiorników oraz bezpiecznik nadprądowy chroniący przed skutkami przeciążenia. Długość kabla zasilającego wynosi 1,8 metra, co ułatwia podłączenie do źródła zasilania w szafie rack. Do zestawu dołączono cztery śruby z koszyczkami i podkładkami umożliwiające szybki montaż pionowy w profilach 19".
Budowa i zabezpieczenia

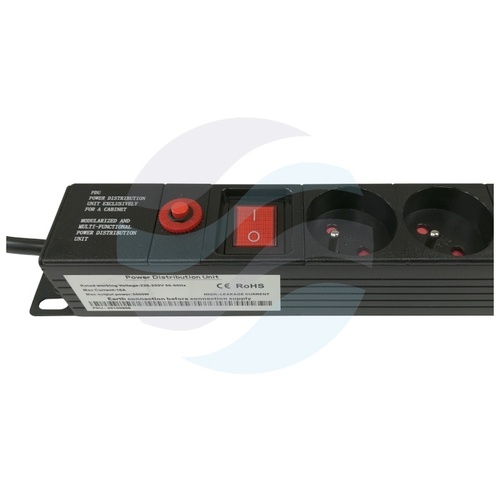

Listwa o wysokości 1U i wymiarach 690 × 45 × 45 mm (szer. × wys. × gł.) została zaprojektowana z myślą o maksymalnym wykorzystaniu przestrzeni w pionowej szynie rack. Gniazda NF C61-314 rozmieszczono w równych odstępach, co pozwala na podłączenie dwunastu urządzeń bez kolizji wtyczek. Wyłącznik umieszczono w dolnej części listwy – umożliwia on błyskawiczne wyłączenie napięcia w całym segmencie sprzętu bez konieczności odłączania poszczególnych przewodów.
Zabezpieczenie nadprądowe oparto na bezpieczniku topikowym, który odcina obwód przy przekroczeniu maksymalnego prądu 16 A (moc 3500 W). Dzięki temu listwa chroni zarówno okablowanie, jak i podłączone urządzenia przed skutkami zwarć oraz przeciążeń. Obudowa z wytrzymałego ABS i tworzywa czarnego zachowuje stabilność wymiarową nawet w podwyższonej temperaturze wewnątrz szafy rack.
Parametry techniczne
- Wysokość (U): 1U
- Montaż: pionowy
- Długość kabla: 1,8m
- Ilość gniazd: 12
- Typ gniazd: NF C61-314 (standardowe)
- Wtyczka: DIN 49441 (standardowe)
- Wyłącznik: tak
- Zabezpieczenie: bezpiecznik nadprądowy
- Max. prąd: 16A
- Max. moc: 3500W
- Wymiary: 690x45x45mm (SxWxG)
- Zestaw montażowy: cztery śruby z koszyczkami
Zastosowanie w praktyce
Listwa sprawdza się w serwerowniach, węzłach telekomunikacyjnych oraz centralnych punktach dystrybucji sieciowej, gdzie konieczne jest zasilenie kilkunastu urządzeń z jednego punktu. Dzięki pionowemu montażowi w szynie 19" nie zajmuje miejsca w przestrzeni tylnej szafy, co ułatwia zarządzanie okablowaniem i poprawia cyrkulację powietrza wokół serwerów i przełączników.
Wyłącznik główny pozwala na szybkie odcięcie zasilania podczas prac serwisowych bez potrzeby sięgania do listwy PDU z drugiej strony szafy. Bezpiecznik nadprądowy zabezpiecza kosztowny sprzęt przed skutkami awarii instalacji. Długość kabla 1,8 m umożliwia swobodne poprowadzenie przewodu do gniazda zasilającego lub UPS umieszczonego w dolnej części racka. Zastosowanie wytrzymałego ABS i solidnych gniazd NF C61-314 zapewnia niezawodność nawet przy częstej zmianie podłączanych urządzeń.
