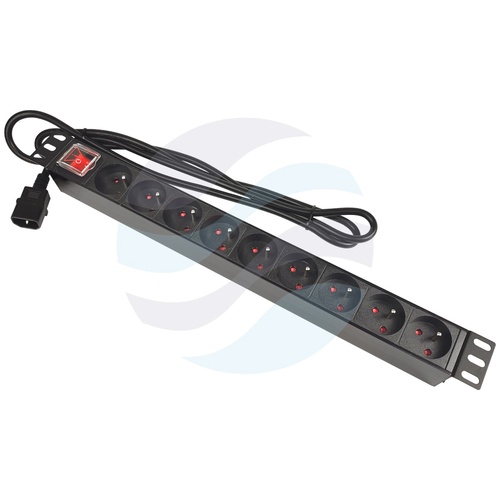

Listwa zasilająca Rack 19" 1U, 9 gniazd, wyłącznik, wtyczką IEC320 C14, dłg. kabla 1.8m
Listwa zasilająca do szafy rack 19″ – 9 gniazd, wyłącznik, wtyk UPS
Listwa zasilająca PDU przeznaczona do montażu w szafach rack o standardowej szerokości 19 cali zajmuje tylko 1U wysokości, co pozwala oszczędzić cenne miejsce w obudowie. Wyposażona w dziewięć gniazd typu NF C61-314 oraz wtyk UPS C14 umożliwia podłączenie zarówno odbiorów końcowych, jak i bezpośrednie zasilanie z listwy UPS bez użycia dodatkowych przejściówek. Plastikowa obudowa z wytrzymałego tworzywa ABS zapewnia lekkość i izolację elektryczną, a podświetlany wyłącznik główny daje pełną kontrolę nad dystrybucją energii w serwerowni lub stacji roboczej.
Kabel zasilający o długości 1,8 metra zakończony wtykiem IEC320-C14 (potocznie zwanym wtykiem UPS) pozwala na bezpośrednie wpięcie do gniazda zasilacza awaryjnego lub listwy PDU wyższego rzędu. Mocowanie doczołowe do szyn rackowych umożliwia szybki i stabilny montaż w standardowej szafie 19″ bez konieczności stosowania dodatkowych adapterów. Dzięki maksymalnemu prądowi 10 A i mocy 2500 W listwa sprawdzi się w środowiskach IT, małych centrach danych oraz podczas instalacji audiowizualnych.
Budowa i wyposażenie

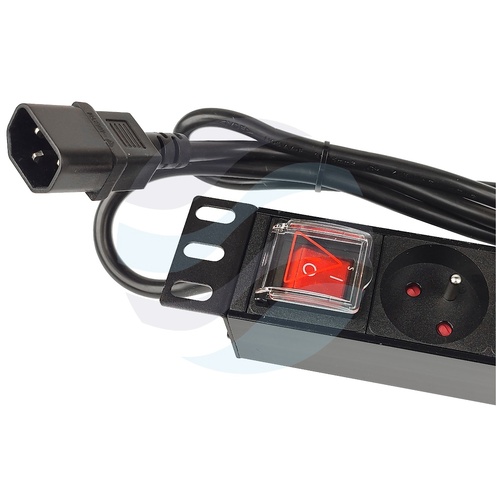

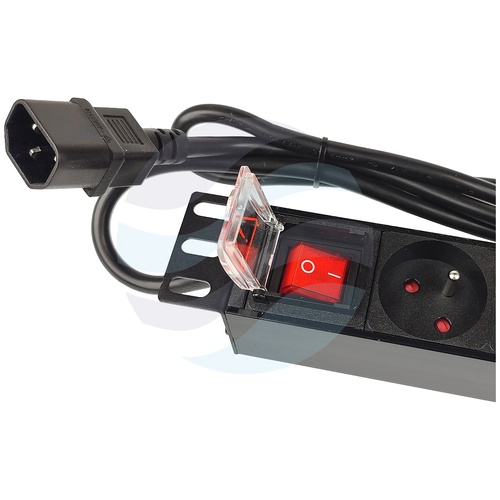

Listwa została zaprojektowana z myślą o pracy w pozycji poziomej wewnątrz szafy rack. Obudowa z czarnego ABS nie ulega odkształceniom w typowych temperaturach pracy serwerowni i skutecznie izoluje elementy przewodzące. Podświetlany wyłącznik umieszczony z przodu listwy umożliwia błyskawiczne odcięcie napięcia od wszystkich gniazd bez potrzeby sięgania do tylnej części szafy – stan włączenia jest sygnalizowany wyraźnym, stałym światłem. Do listwy dołączono komplet śrub montażowych wraz z koszyczkami i podkładkami, co przyspiesza instalację i eliminuje konieczność poszukiwania dodatkowego osprzętu.
Gniazda NF C61-314 rozmieszczono w równych odstępach, dzięki czemu wtyki nie kolidują ze sobą nawet przy jednoczesnym podłączeniu zasilaczy o większych gabarytach. Zastosowanie wtyku C14 (UPS) pozwala na bezpośrednie połączenie z listwą zasilacza awaryjnego bez przejściówki – to szczególnie przydatne w instalacjach, gdzie każdy dodatkowy element toru zasilania zwiększa opór i ryzyko poluzowania.
Parametry techniczne
- Wysokość (U): 1U
- Standard (cale): 19''
- Montaż: poziomy
- Długość kabla: 1,8 m
- Ilość gniazd: 9
- Typ gniazd: NF C61-314 (standardowe)
- Wtyczka: IEC320-C14 (UPS)
- Wyłącznik: podświetlany
- Zabezpieczenie: brak
- Max. prąd: 10 A
- Max. moc: 2500 W
Zastosowanie w praktyce
Listwa sprawdza się wszędzie tam, gdzie potrzebna jest niezawodna dystrybucja napięcia 230 V w obrębie szafy rack 19″. Przykładowe scenariusze użycia:
- Serwerownie i małe centra danych – zasilanie serwerów, przełączników sieciowych i paneli krosowych w jednej szafie; wtyk C14 umożliwia podpięcie bezpośrednio do listwy UPS.
- Stanowiska audio-wideo i transmisji live – koncentracja zasilania mikserów, odtwarzaczy, monitorów i wzmacniaczy w jednym punkcie z możliwością szybkiego odcięcia prądu wyłącznikiem głównym.
- Pomieszczenia laboratoryjne i testowe – uporządkowanie okablowania przy stojakach 19″ z urządzeniami pomiarowymi, gdzie liczy się łatwy dostęp do gniazd i wizualna kontrola załączenia napięcia.
- Instalacje tymczasowe i eventowe – szybki montaż w transporcie rack, kompaktowe wymiary 1U i lekka obudowa ABS ułatwiają transport.
Dzięki maksymalnemu obciążeniu 10 A (2500 W) listwa bez problemu obsłuży kilka urządzeń o łącznym poborze prądu poniżej tego limitu. Brak wbudowanego zabezpieczenia nadprądowego oznacza, że w obwodzie powinien znajdować się odpowiedni bezpiecznik lub wyłącznik nadmiarowo-prądowy – w praktyce instalacja zgodna z zasadami ochrony przeciwporażeniowej i obciążeniowej jest wymagana dla każdej listwy PDU.
