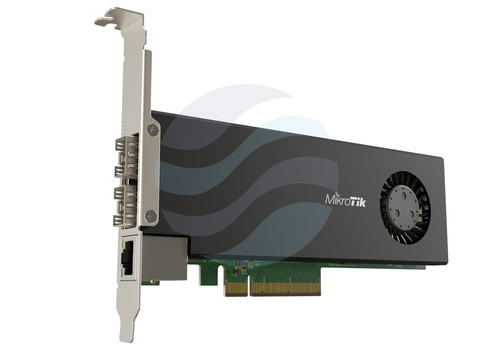

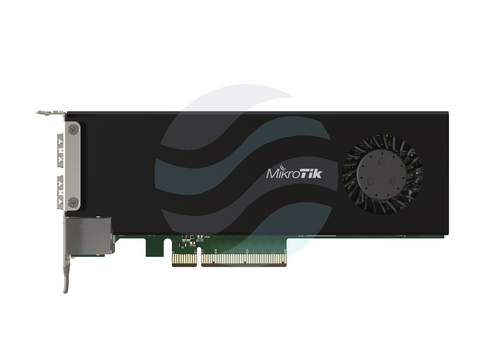

MikroTik CCR2004-1G-2XS-PCIe – Pełnoprawny router w formie karty sieciowej

MikroTik CCR2004-1G-2XS-PCIe to unikalne urządzenie łączące możliwości zaawansowanego routera sprzętowego bazującego na systemie RouterOS v7 z wydajnością dwuportowej karty sieciowej 25 Gigabit PCIe. Zaprojektowane z myślą o maksymalnej oszczędności miejsca, pozwala na bezpośrednią instalację we wnętrzu serwera, eliminując konieczność stosowania zewnętrznych urządzeń trasujących. Sercem platformy jest czterordzeniowy procesor ARM64 AL52400 o taktowaniu 1500 MHz, wspierany przez 4 GB pamięci RAM, co gwarantuje potężny zapas mocy obliczeniowej dla skomplikowanych operacji sieciowych.

Karta nie tylko działa jako ultraszybki interfejs sieciowy obsługujący prędkości przewodowe (wire-speed) rzędu 100 Gbps z ramkami Jumbo, ale również funkcjonuje jako całkowicie niezależny węzeł. Użytkownik zyskuje pełną kontrolę nad zarządzaniem użytkownikami, listami kontroli dostępu (ACL), zaporą sieciową (firewall) i zaawansowanym sterowaniem ruchem bezpośrednio z poziomu karty PCIe, znacząco odciążając zasoby procesora samego serwera.

Innowacyjna architektura i interfejsy wirtualne

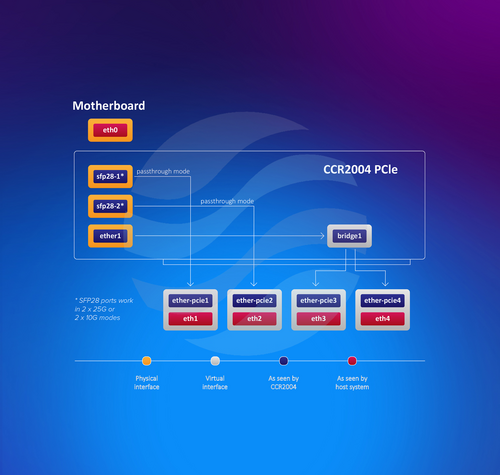

Po instalacji w środowisku hosta z systemem Linux (kernel min. 5.15.25) lub RouterOS, złącze PCIe jest widoczne jako cztery niezależne, wirtualne interfejsy Ethernet. Dwa z nich działają w trybie passthrough (FastForward FastPath), udostępniając bezpośrednie połączenie z dwoma klatkami 25G SFP28, jednocześnie precyzyjnie przekazując sprzętowe statusy połączenia. Taka konstrukcja gwarantuje minimalne opóźnienia i maksymalną przepustowość dla aplikacji wymagających najwyższej wydajności, takich jak centra danych czy węzły przetwarzania mediów.

Dwa pozostałe interfejsy PCIe są natywnie zmostkowane z wbudowanym fizycznym portem Gigabit Ethernet. Rozwiązanie to tworzy dedykowany i wysoce bezpieczny kanał zarządzania w trybie out-of-band management. Administrator ma swobodę pełnej konfiguracji wszystkich interfejsów i reguł trasowania z wykorzystaniem możliwości systemu RouterOS v7 z licencją poziom 6. Należy jedynie pamiętać o skonfigurowaniu opóźnienia inicjalizacji urządzeń PCIe w BIOS-ie serwera (lub zaprogramowaniu opóźnienia z poziomu systemu operacyjnego hosta), aby zapewnić modułowi CCR czas na pełny rozruch przed wykryciem przez płytę główną serwera.

Złącza i możliwości komunikacyjne

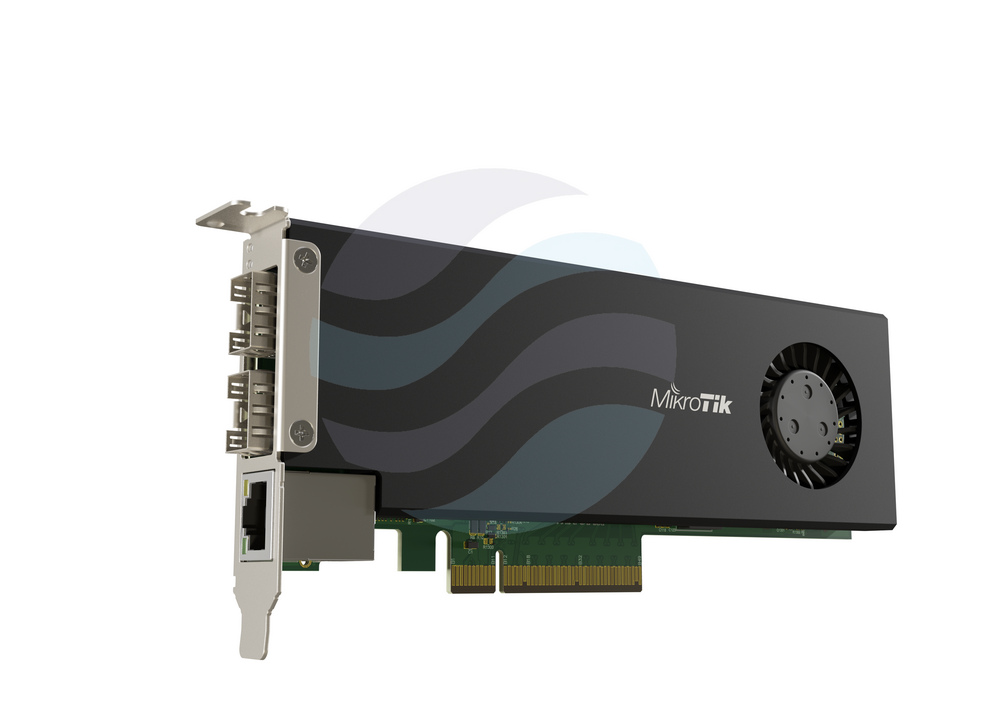

Panel wejścia/wyjścia (I/O) karty został zaprojektowany z naciskiem na wydajność w sieciach o bardzo wysokiej przepustowości. Do dyspozycji użytkownika oddano dwie wysokowydajne klatki SFP28, które obsługują połączenia światłowodowe lub moduły DAC z prędkością do 25 Gbps każdy. Jest to stabilna podstawa do budowy szkieletu sieci nowej generacji bezpośrednio z wnętrza maszyny serwerowej.

Obok portów optycznych znajduje się tradycyjne złącze RJ-45 (Gigabit Ethernet 10/100/1000). Spełnia ono istotną rolę konfiguracyjną – umożliwia bezproblemowe zarządzanie logiką routera z poziomu sieci lokalnej oraz diagnozowanie pracy urządzenia w przypadku awarii głównych interfejsów optycznych. Zwarta budowa interfejsów ułatwia organizację okablowania w gęsto upakowanych szafach dystrybucyjnych.

Konstrukcja i parametry termiczne

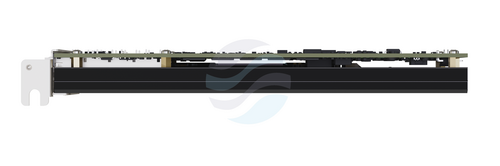

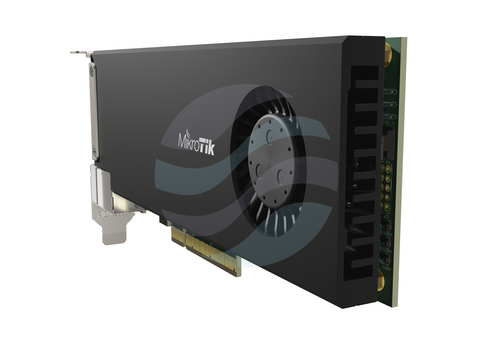

Urządzenie charakteryzuje się precyzyjnie wyprofilowanym kształtem (wymiary 170 x 69 x 18 mm), co umożliwia instalację nawet w bardzo ograniczonej przestrzeni obudów o wysokości 1U czy 2U. Ze względu na wysoką moc obliczeniową układu CCR2004, maksymalny pobór energii szacowany jest na 29 W. O stabilność termiczną zaawansowanej elektroniki dba dedykowany system chłodzenia z pojedynczym wentylatorem, który bez przerwy odprowadza ciepło z radiatorów umieszczonych na układach scalonych.

Dla zagwarantowania niezawodnej pracy ciągłej, producent wdrożył zintegrowane obwody badające stan fizyczny sprzętu. Poprzez środowisko RouterOS inżynierowie zyskują stały dostęp do parametrów z czujników temperatury PCB, procesora, układów pomiaru prądu i wahań napięcia. Sprzęt uzyskał rygorystyczne certyfikacje, umożliwiając pracę w przedziale temperaturowym od -20°C do 60°C ze współczynnikiem awaryjności (MTBF) ocenianym na około 200 000 godzin.

Specyfikacja i możliwości

• Architektura systemowa: ARM 64bit wyposażona w układ AL52400 (4 rdzenie o częstotliwości 1500 MHz, 4 wątki).
• Zasoby pamięci: 4 GB wbudowanej pamięci RAM, zapewniająca płynność przy obsłudze obciążających reguł zapory i tablic routingu.
• Przestrzeń nośnika: Pamięć NAND o pojemności 128 MB z przeznaczeniem na pliki systemowe i kopie zapasowe konfiguracji.
• Port do celów administracyjnych: 1x interfejs miedziany 10/100/1000 Mbps Gigabit Ethernet.
• Interfejsy transmisji danych: 2x klatka 25G SFP28 wspierająca tryb sprzętowego FastPath passthrough.
• Charakterystyka energetyczna: Maksymalne obciążenie na poziomie 29 W (22 W w stanie spoczynku bez wkładek); chłodzenie wbudowanym wiatrakiem.
• Oprogramowanie operacyjne: Preinstalowany system RouterOS v7 z najnowszą licencją poziom 6.
• Natywne środowisko instalacji: Kompatybilność z maszynami opartymi na systemie Linux (wymagany kernel w wersji 5.15.25 lub nowszy) oraz RouterOS (wersja od 7.x).

Zastosowanie w praktyce

Karta CCR2004-1G-2XS-PCIe eliminuje fizyczną barierę pomiędzy sprzętem serwerowym a wydajnym routerem szkieletowym. Model ten znajduje doskonałe zastosowanie w mocno zagęszczonych infrastrukturach chmurowych i data center. Administrator może całkowicie pominąć konieczność montażu osobnych urządzeń zarządzających ruchem sieciowym – cała logika, w tym zasady QOS dla setek serwerów wirtualnych, zostaje wyodrębniona i przetworzona na niezależnej od procesora hosta karcie. Upraszcza to architekturę całej szafy stelażowej.

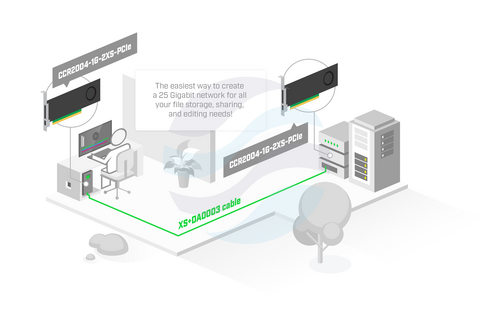

Innym ważnym scenariuszem implementacji są wyspecjalizowane serwery plikowe i aplikacyjne realizujące obsługę multimediów z gigantycznym natężeniem ruchu. Konstrukcja z 25 gigabitowymi portami upewnia deweloperów, że infrastruktura sieciowa nadąży za dyskami NVMe bez utraty pakietów, opierając zarządzanie autoryzacją użytkowników i obostrzeniami przepustowości na sprawdzonym, profesjonalnym systemie RouterOS.
