CRS418-8P-8G-2S+5axQ2axQ-RM – przełącznik L3 z Wi‑Fi 6 4x4 MIMO i PoE-out

MikroTik CRS418-8P-8G-2S+5axQ2axQ-RM to zaawansowany przełącznik z funkcjami routingu, który łączy w jednym urządzeniu agregację kablową, zasilanie PoE, uplinki 10G, punkt dostępowy Wi‑Fi 6 oraz typowe zadania routera brzegowego. Sprzęt bazuje na 64‑bitowym układzie ARM IPQ‑8072A (4 rdzenie / 4 wątki, 2,208 GHz) ze sprzętowym offloadem L3, dzięki czemu część ruchu między VLAN‑ami może być obsługiwana w ASIC przełącznika zamiast na CPU.

Urządzenie oferuje 16 portów Gigabit Ethernet (w tym 8 z PoE-out), dodatkowy port Gigabit do zarządzania z bezpośrednim dostępem do CPU, dwa sloty SFP+ 10G oraz radio Wi‑Fi 6 4x4 MIMO w pasmach 2,4 GHz (do 1148 Mbit/s) i 5 GHz (do 2400 Mbit/s). 1 GB RAM, 128 MB pamięci NAND oraz RouterOS v7 z licencją L5 umożliwiają budowę rozbudowanych topologii z wykorzystaniem VLAN‑ów, firewalli, kolejek QoS oraz CAPsMAN, bez konieczności stosowania kilku osobnych urządzeń.

Obudowa 1U i podstawowa konstrukcja urządzenia

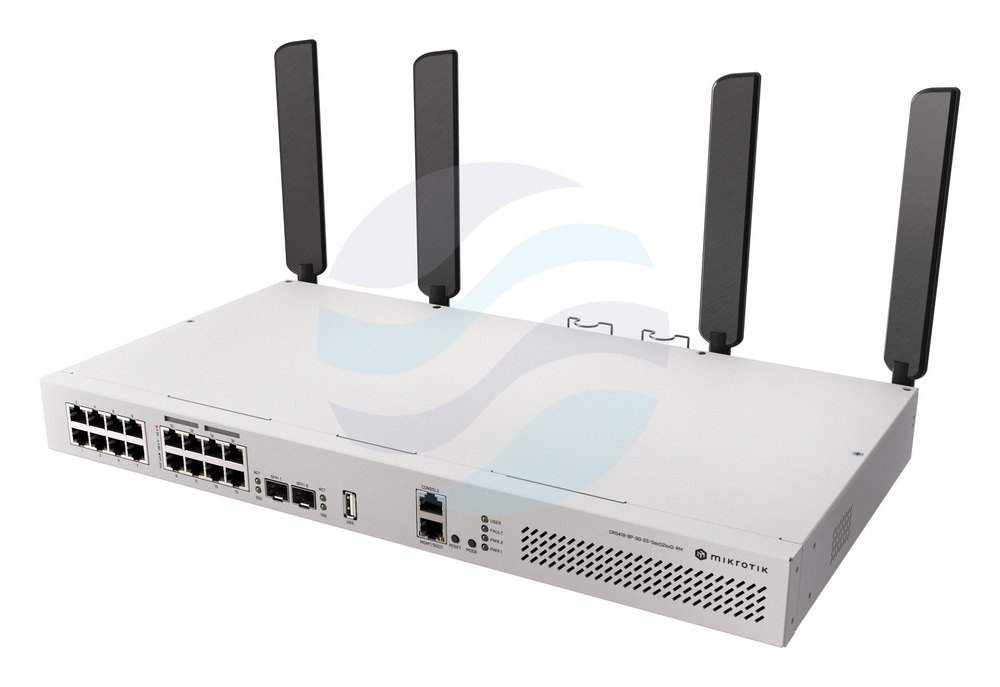

CRS418-8P-8G-2S+5axQ2axQ-RM jest zamknięty w standardowej, metalowej obudowie 1U, przystosowanej do montażu w szafie rack. W połączeniu z czterema wentylatorami i konstrukcją zoptymalizowaną pod stałą pracę w temperaturach od -20°C do 70°C urządzenie nadaje się do szaf telekomunikacyjnych, serwerowni oraz punktów dystrybucyjnych w budynkach biurowych. Zastosowanie podwójnego zasilania AC (2 wejścia, 100–240 V, 50–60 Hz) zwiększa odporność na awarie pojedynczego zasilacza.

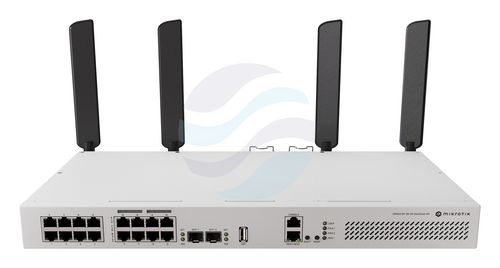

Front obudowy zapewnia bezpośredni dostęp do portów Ethernet, slotów SFP+ oraz diod LED sygnalizujących stan zasilania i interfejsów. Taka organizacja ułatwia prowadzenie okablowania i szybką diagnostykę – kluczową w środowiskach, w których ruch danych i zasilanie PoE są zintegrowane na jednym panelu.

Porty Gigabit Ethernet, PoE-out i uplinki 10G

Urządzenie integruje łącznie 17 portów 10/100/1000 Mb/s – 16 ogólnych portów przełącznika oraz dedykowany port zarządzający z bezpośrednim połączeniem do CPU. Osiem portów (Ether9–Ether16) obsługuje PoE-out w standardach 802.3af/at oraz 24 V Passive PoE, z łącznym budżetem mocy do 150 W. Pozwala to bezpośrednio zasilać punkty dostępowe, kamery IP, telefony VoIP czy inne urządzenia brzegowe bez dodatkowych injektorów lub osobnych switchy PoE.

Dwa sloty SFP+ 10G umożliwiają realizację szybkich uplinków do rdzenia sieci, serwerów NAS, macierzy dyskowych czy szkieletu operatorskiego. Dzięki temu przełącznik może pełnić rolę agregacji dla wielu punktów dystrybucyjnych, jednocześnie obsługując zasilanie PoE dla infrastruktury dostępnej. Dla zarządzania przewidziano osobny port Gigabit z linią CPU-direct, co ułatwia separację ruchu administracyjnego od produkcyjnego.

Quad‑core ARM 2,2 GHz i sprzętowy offload L3

Sercem platformy jest procesor IPQ‑8072A (ARM 64‑bit, 4 rdzenie, 2,208 GHz) współpracujący z przełącznikiem 98DX226S. Takie połączenie pozwala na obsługę funkcji warstwy 3 zarówno w sposób programowy (routing w RouterOS), jak i z wykorzystaniem sprzętowego offloadu L3 w układzie switcha. W praktyce oznacza to możliwość segmentacji sieci za pomocą VLAN‑ów i jednoczesnego routingu między nimi bez typowego wąskiego gardła CPU, charakterystycznego dla klasycznych przełączników L2.

CRS418-8P-8G-2S+5axQ2axQ-RM sprawdza się jako brama sieciowa z firewallami, listami ACL, QoS (simple queues, queue trees) oraz funkcjami CAPsMAN do centralnego zarządzania punktami dostępowymi. W testach producenta urządzenie osiąga przepustowość przełączania L2 na poziomie do 74 Gbit/s (non-blocking, Layer 1 capacity) oraz wielogigabitową wydajność w scenariuszach routingu i mostkowania z włączonym fast‑path. Dostępne są również sprzętowe akceleracje IPsec, umożliwiające zestawianie dziesiątek lub setek tuneli VPN z przepływnością sięgającą kilkuset Mbit/s przy szyfrowaniu AES‑128/256.

Porządek w szafie i konsolidacja infrastruktury

CRS418-8P-8G-2S+5axQ2axQ-RM został zaprojektowany jako urządzenie, które zastępuje zestaw oddzielnych komponentów: osobny router brzegowy, switch PoE, przełącznik agregacyjny 10G oraz punkt dostępowy Wi‑Fi. W typowej szafie rack oznacza to mniej zajętych jednostek U, mniej zasilaczy, mniej okablowania i niższe zużycie energii w porównaniu z kilkoma niezależnymi urządzeniami.

Dzięki 17 portom Gigabit, 2 slotom SFP+ i wbudowanemu Wi‑Fi 6 można w jednym urządzeniu obsłużyć zarówno sieć biurową (komputery, drukarki, telefony IP), jak i dostęp bezprzewodowy oraz uplinki do serwerów lub rdzenia. Dodatkowo RouterOS v7 pozwala wdrożyć monitoring (SNMP, grafy, NetFlow/Traffic-Flow), rejestrowanie logów na pamięć USB oraz granularne sterowanie ruchem, co w wielu małych i średnich serwerowniach eliminuje potrzebę stosowania dodatkowych appliance’y sieciowych.

Dwuzakresowe Wi‑Fi 6 4x4 MIMO w szafie rack

Wbudowane radio Wi‑Fi 6 pracuje równolegle w pasmach 2,4 GHz i 5 GHz, wykorzystując konfigurację 4x4 MIMO. Maksymalne prędkości warstwy fizycznej wynoszą 1148 Mbit/s dla 2,4 GHz oraz 2400 Mbit/s dla 5 GHz, z obsługą standardów 802.11b/g/n/ax i 802.11a/n/ac/ax. Zintegrowane anteny o zysku 5 dBi (2,4 GHz) i 6 dBi (5 GHz) zapewniają stabilne pokrycie w pomieszczeniach biurowych i technicznych, a obsługa OFDMA i MU‑MIMO poprawia wydajność przy wielu jednocześnie podłączonych klientach.

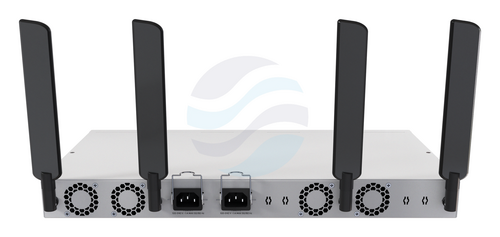

Producent przewidział możliwość wyprowadzenia anten na zewnątrz obudowy dzięki dedykowanym otworom na pigtale w tylnej części urządzenia. To szczególnie istotne, gdy przełącznik montowany jest głęboko w szafie rack lub w zamkniętej szafce teleinformatycznej – anteny można wtedy umieścić na froncie szafy lub poza metalową obudową, zachowując wysoką jakość sygnału bez konieczności stosowania osobnego access pointa.

Specyfikacja i możliwości

• Architektura ARM 64‑bit, CPU IPQ‑8072A, 4 rdzenie / 4 wątki, częstotliwość nominalna 2208 MHz.
• Układ przełączający 98DX226S z obsługą sprzętowego offloadu warstwy 3 (L3 HW Offloading).
• 1 GB pamięci RAM, 128 MB pamięci masowej NAND, preinstalowany RouterOS v7 z licencją poziomu 5.
• 16 portów 10/100/1000 Mb/s w roli przełącznika + 1 port Gigabit Ethernet do zarządzania (łącznie 17 portów).
• 8 portów 1G z PoE-out (Ether9–Ether16) – 802.3af/at oraz 24 V Passive PoE, limit prądu 1,1 A (niskie napięcie) i 0,56 A (wysokie napięcie), łączny budżet mocy PoE 150 W.
• 2 sloty SFP+ 10G do podłączenia szkieletu sieci, serwerów lub łączy operatorskich.
• Dwuzakresowe Wi‑Fi 6 (802.11ax): 2,4 GHz 4x4 MIMO (do 1148 Mbit/s, QCN‑5024, zysk anten 5 dBi) oraz 5 GHz 4x4 MIMO (do 2400 Mbit/s, QCN‑5054, zysk anten 6 dBi).
• Możliwość pracy jako router brzegowy z NAT, firewallami, kolejkowaniem ruchu, VPN (w tym IPsec z akceleracją sprzętową) oraz kontroler CAPsMAN.
• Podwójne zasilanie AC: 2 wejścia 100–240 V, 50–60 Hz, 2 sloty PSU, maksymalne zużycie mocy 227 W (43 W bez obciążenia PoE).
• Chłodzenie wymuszone przez 4 wentylatory, przeznaczone do pracy ciągłej w środowiskach o podwyższonej temperaturze.
• Zakres temperatury pracy: od -20°C do 70°C, szacunkowy MTBF około 200 000 godzin przy 25°C.
• Port konsoli RJ45, 1 port USB 3.0 typu A z funkcją zdalnego resetu zasilania USB, maksymalny prąd USB 1 A.
• Rozbudowany monitoring sprzętowy: czujnik temperatury CPU i PCB, monitoring prądu i napięcia, przycisk Mode.
• Obsługa zaawansowanych funkcji RouterOS v7: VLAN (802.1Q), mostkowanie z hardware offload, ACL, SNMP, NetFlow/Traffic‑Flow, rozbudowane narzędzia diagnostyczne.
• Certyfikaty CE, FCC, IC, EAC, RoHS, stopień ochrony obudowy IP20.
• W zestawie m.in. przewód zasilający IEC, zestaw montażowy K‑100 oraz elementy niezbędne do montażu rack.

Zastosowanie w praktyce

CRS418-8P-8G-2S+5axQ2axQ-RM dobrze sprawdza się jako centralny przełącznik i router w średniej wielkości biurach, placówkach edukacyjnych czy oddziałach firm. Na jednym urządzeniu można zrealizować segmentację sieci na VLAN‑y (np. biuro, goście, VoIP, monitoring), routing między nimi, filtrowanie ruchu oraz dostęp bezprzewodowy Wi‑Fi 6. Dzięki portom PoE-out punkty dostępowe i telefony IP są zasilane bezpośrednio z szafy rack, co upraszcza projekt okablowania.

W scenariuszach monitoringu wideo CRS418 pełni rolę switcha agregacyjnego dla kamer IP zasilanych PoE, z dwoma uplinkami 10G do rejestratora NVR lub macierzy NAS. W połączeniu z możliwością priorytetyzacji ruchu (QoS) oraz separacją VLAN można stworzyć stabilną infrastrukturę CCTV bez konieczności stosowania dedykowanych switchy PoE i osobnego przełącznika agregacyjnego.

W małych i średnich serwerowniach urządzenie może pracować jako brama do Internetu z IPsec VPN dla pracowników zdalnych, jednocześnie obsługując lokalny ruch L2/L3 oraz Wi‑Fi w pomieszczeniach technicznych. Uplinki 10G do głównego switcha rdzeniowego lub klastra serwerów umożliwiają wygodne skalowanie przepustowości, a podwójne zasilanie AC oraz rozbudowany monitoring sprzętowy zwiększają przewidywalność pracy całej infrastruktury.

Dzięki RouterOS v7 administratorzy otrzymują do dyspozycji jednolite środowisko konfiguracyjne, w którym tym samym zestawem narzędzi zarządza się routingiem, przełączaniem, dostępem bezprzewodowym i bezpieczeństwem. W wielu wdrożeniach pozwala to zastąpić kilka różnych urządzeń jedną, spójną platformą, uprościć dokumentację oraz ograniczyć czas potrzebny na utrzymanie sieci.

Materiał wideo

Producent udostępnia materiał wideo prezentujący możliwości CRS418-8P-8G-2S+5axQ2axQ-RM, jego interfejsy oraz typowe scenariusze wdrożeń. Nagranie warto wykorzystać jako uzupełnienie dokumentacji technicznej lub materiał szkoleniowy dla zespołu odpowiedzialnego za infrastrukturę sieciową.
