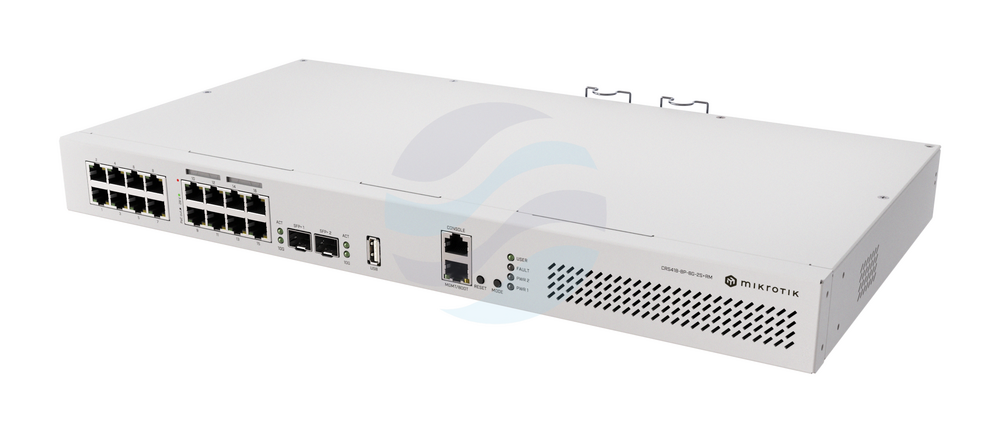

CRS418-8P-8G-2S+RM – przełącznik L3 z 16 portami Gigabit i PoE-out

MikroTik CRS418-8P-8G-2S+RM to rackowy przełącznik z funkcjami warstwy trzeciej, zaprojektowany jako „wszystko w jednym” dla szaf dystrybucyjnych i serwerowni w małych oraz średnich środowiskach. Urządzenie łączy 16 portów Gigabit Ethernet (w tym 8 z PoE-out), dwa sloty SFP+ 10G oraz czterordzeniowy procesor ARM IPQ‑8072A 2,208 GHz ze sprzętowym offloadem L3, umożliwiając jednoczesną pracę jako switch agregacyjny i router brzegowy.

Platforma bazuje na architekturze ARM 64‑bit z 1 GB RAM i 128 MB pamięci NAND, pracującej pod kontrolą RouterOS v7 (licencja poziomu 5). Dzięki temu CRS418-8P-8G-2S+RM obsługuje zaawansowane scenariusze z VLAN‑ami, ACL, QoS, IPsec, CAPsMAN oraz rozbudowanym monitoringiem, oferując przy tym przepustowość przełączania na poziomie non‑blocking do 74 Gbit/s i wysoką wydajność routingu.

Konstrukcja rack 1U i organizacja portów

CRS418-8P-8G-2S+RM jest wykonany w obudowie 1U przystosowanej do montażu w standardowych szafach 19". Na froncie umieszczono komplet portów Gigabit Ethernet, dwa sloty SFP+ 10G, diody LED statusu oraz przycisk Mode. Taki układ ułatwia utrzymanie porządku w okablowaniu i szybką identyfikację portów w gęsto obsadzonych szafach.

Urządzenie wyposażono w dwa niezależne wejścia zasilania AC oraz cztery wentylatory, co zwiększa odporność na awarie pojedynczego zasilacza i pozwala na długotrwałą pracę w temperaturach otoczenia od -20°C do 70°C. Rozbudowany monitoring temperatury CPU i PCB, prądu oraz napięć pomaga administratorom wczesne wykrywać problemy środowiskowe.

Gigabit Ethernet, PoE-out i uplinki 10G

Przełącznik udostępnia łącznie 17 portów 10/100/1000 Mb/s: 16 portów Gigabit służących do obsługi ruchu użytkowego oraz dodatkowy port Gigabit do zarządzania. Porty Ether9–Ether16 wspierają PoE-out w standardach 802.3af/at oraz 24 V Passive PoE z łącznym budżetem mocy do 150 W i maksymalnym prądem całkowitym 5,4 A. Pozwala to zasilać bezpośrednio z przełącznika punkty dostępowe, kamery IP, telefony VoIP czy inne urządzenia brzegowe.

Dwa sloty SFP+ 10G umożliwiają realizację szybkich uplinków światłowodowych do rdzenia sieci, serwerów NAS, macierzy dyskowych lub łączy operatorskich. Pełna obsługa portów optycznych w RouterOS v7 pozwala na konfigurację agregacji łączy, VLAN‑ów tagowanych, separacji ruchu serwerowego oraz replikacji danych z wykorzystaniem pełnych 10 Gbit/s na port.

Quad‑core ARM 2,2 GHz i L3 HW Offloading

Sercem CRS418-8P-8G-2S+RM jest 64‑bitowy procesor IPQ‑8072A (4 rdzenie, 2,208 GHz), współpracujący z układem przełączającym 98DX226S. Ten duet pozwala na przeniesienie części zadań routingu warstwy 3 z CPU do ASIC przełącznika (L3 HW Offloading), co znacząco zwiększa wydajność przy routingu między wieloma VLAN‑ami i segmentami sieci.

Urządzenie może pełnić rolę routera brzegowego z NAT, firewallami, filtracją IP, kolejkowaniem ruchu (simple queues, queue trees) i zestawianiem tuneli VPN IPsec. Testy wydajności przedstawione przez producenta pokazują, że CRS418-8P-8G-2S+RM osiąga wielogigabitowe przepustowości przy mostkowaniu i routingu z fast‑path oraz setki Mbit/s w scenariuszach IPsec (AES‑128/256, SHA1/SHA256) zarówno dla pojedynczych, jak i wielu tuneli równolegle.

„Więcej niż przełącznik” – konsolidacja urządzeń

CRS418-8P-8G-2S+RM został zaprojektowany jako odpowiedź na potrzebę uproszczenia infrastruktury w małych i średnich serwerowniach. Zamiast osobnego routera, switcha PoE i przełącznika agregacyjnego 10G, administrator otrzymuje jedno urządzenie, które obsługuje routing, przełączanie, zasilanie PoE oraz szybkie uplinki światłowodowe.

Dzięki 17 portom Gigabit, 2 slotom SFP+ i wsparciu RouterOS v7 można w jednym chassis zrealizować segmentację VLAN dla biura, sieci gościnnej, VoIP oraz monitoringu, a następnie kierować ruch do Internetu lub do rdzenia sieci. Konsolidacja funkcji ogranicza liczbę potencjalnych punktów awarii, upraszcza zarządzanie oraz zmniejsza zapotrzebowanie na miejsce w szafie rack.

Specyfikacja i możliwości

• Architektura ARM 64‑bit, CPU IPQ‑8072A, 4 rdzenie / 4 wątki, częstotliwość nominalna 2208 MHz.
• Układ przełączający 98DX226S z obsługą sprzętowego offloadu warstwy 3 (L3 HW Offloading).
• 1 GB pamięci RAM, 128 MB pamięci NAND, preinstalowany RouterOS v7 z licencją poziomu 5.
• 16 portów 10/100/1000 Mb/s + 1 port Gigabit Ethernet do zarządzania (łącznie 17 portów).
• 8 portów 1G z PoE-out (Ether9–Ether16) w standardach 802.3af/at oraz 24 V Passive PoE, łączny budżet mocy PoE 150 W, maksymalny prąd całkowity 5,4 A.
• 2 sloty SFP+ 10G do podłączania serwerów, szkieletu sieci lub łączy operatorskich.
• Sprzętowa akceleracja IPsec na CPU IPQ‑8072A, z przepustowościami rzędu setek Mbit/s przy AES‑128/256 i SHA1/SHA256.
• Warstwa 2: przełączanie non‑blocking z przepustowością do 74 Gbit/s (Layer 1 capacity) i wysoką wydajnością dla ramek 64–1518 bajtów.
• Możliwość pełnienia funkcji routera brzegowego z NAT, firewallami, filtrowaniem IP, QoS i CAPsMAN.
• Podwójne zasilanie AC: 2 wejścia 100–240 V, 50–60 Hz, 2 sloty PSU, maksymalne zużycie mocy 215 W (28 W bez podłączonych urządzeń).
• Chłodzenie aktywne – 4 wentylatory, przystosowane do pracy w przedziale temperatur od -20°C do 70°C.
• Szacunkowy MTBF: około 200 000 godzin przy 25°C.
• Port konsoli RJ45, 1 port USB 3.0 typu A z funkcją USB Power Reset, maksymalny prąd 1 A.
• Monitorowanie sprzętowe: czujnik temperatury CPU i PCB, monitoring prądu, napięcia i przycisk Mode.
• Certyfikaty: CE, EAC, RoHS; stopień ochrony obudowy IP20.
• W zestawie: przewód zasilający IEC, elementy montażowe do szafy rack oraz dokumentacja.

Zastosowanie w praktyce

W typowym biurze CRS418-8P-8G-2S+RM może pełnić rolę centralnego węzła sieci: obsługuje stanowiska robocze, punkty dostępowe PoE, telefony IP oraz uplinki 10G do serwerów. Segmentacja VLAN pozwala na wydzielenie ruchu biurowego, gościnnego i VoIP, a sprzętowy offload L3 zapewnia płynny routing między tymi segmentami bez przeciążania CPU.

W środowiskach monitoringu wideo urządzenie pracuje jako switch PoE dla kamer IP zasilanych z portów Ether9–Ether16. Dwa łącza SFP+ 10G umożliwiają bezpośrednie podłączenie do rejestratora NVR lub klastra pamięci masowej, zapewniając odpowiednią przepustowość do archiwizacji nagrań w wysokiej rozdzielczości. Za pomocą QoS administrator może priorytetyzować ruch krytyczny (np. strumienie wideo) nad ruchem biurowym.

W małych i średnich serwerowniach CRS418-8P-8G-2S+RM sprawdzi się jako router brzegowy z IPsec VPN dla pracowników zdalnych, obsługując równocześnie ruch warstwy 2/3 wewnątrz sieci LAN. Dzięki RouterOS v7 możliwe jest wdrożenie zaawansowanych polityk bezpieczeństwa, dynamicznego routingu, monitoringu SNMP oraz Traffic‑Flow, co zwykle wymaga osobnych appliance’y. W rezultacie jedna jednostka 1U może zastąpić kilka funkcjonalnie odrębnych urządzeń.
