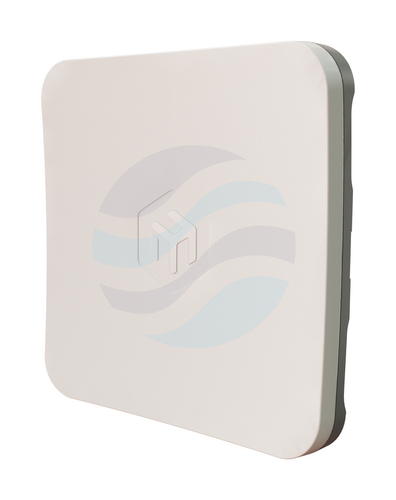

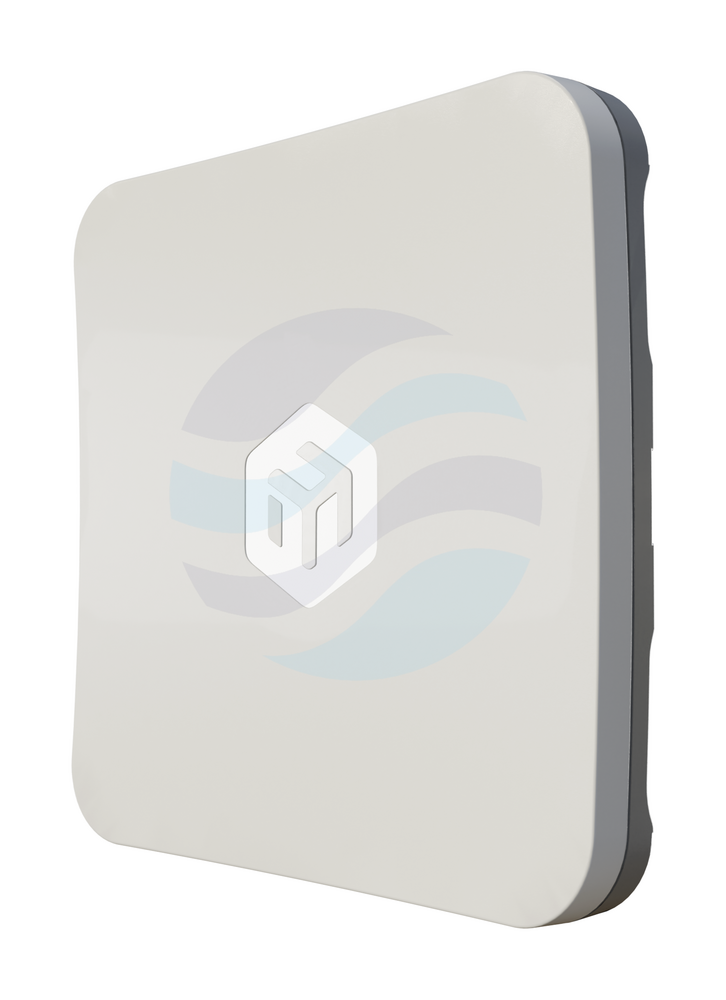

MikroTik SXTsq 5 ax – kompaktowy zewnętrzny CPE Wi‑Fi 6 5 GHz z anteną 16 dBi

MikroTik SXTsq 5 ax to zewnętrzny punkt dostępowy/CPE 5 GHz, zaprojektowany do budowy stabilnych mostów radiowych oraz ostatniej mili dostępu bezprzewodowego. Urządzenie łączy nowoczesny, dwurdzeniowy procesor ARM IPQ‑5010 (800 MHz) z radiem Wi‑Fi 6 (802.11a/n/ac/ax, 2×2 MIMO) i kierunkową anteną 16 dBi, umożliwiając zestawianie łączy od ok. 3 km w środowisku silnych zakłóceń do ponad 10 km przy czystej widoczności optycznej.

Zintegrowany port Gigabit Ethernet z zasilaniem PoE-in (12–28 V, pasywne PoE) oraz odporna na warunki atmosferyczne obudowa IP55 upraszczają instalację na masztach, słupach i dachach. RouterOS w wersji v7 z licencją poziomu L4 pozwala skonfigurować SXTsq 5 ax zarówno jako klasycznego klienta CPE, jak i jako pełnoprawny punkt dostępowy w scenariuszach punkt–punkt oraz punkt–wielopunkt.

Kompaktowa obudowa CPE do instalacji zewnętrznych

Obudowa SXTsq 5 ax zachowuje znaną z poprzednich modeli kompaktową, kwadratową formę, dzięki czemu urządzenie można montować nawet w miejscach o ograniczonej przestrzeni – na wąskich masztach, balustradach czy ścianach. Zintegrowana antena 16 dBi eliminuje konieczność stosowania dodatkowych anten panelowych, co redukuje liczbę elementów na maszcie i ogranicza opory wiatru.

Dzięki nowemu torowi radiowemu Wi‑Fi 6 w paśmie 5 GHz, SXTsq 5 ax obsługuje modulacje do 1024‑QAM oraz kanały o szerokości do 80 MHz, osiągając maksymalną prędkość fizyczną do 1200 Mbit/s. W praktyce przekłada się to na wyższą przepustowość przy tej samej szerokości kanału oraz lepszą odporność na zakłócenia w gęsto zabudowanych środowiskach radiowych.

Port Gigabit Ethernet z zasilaniem PoE‑in

Na spodzie obudowy znajduje się pojedynczy port 10/100/1000Base‑T zasilany poprzez pasywne PoE (12–28 V). Takie rozwiązanie upraszcza okablowanie – jednym przewodem UTP prowadzisz jednocześnie zasilanie i transmisję danych. Deklarowane maksymalne zużycie energii na poziomie 6 W umożliwia stosowanie wydajnych, ale nadal ekonomicznych zasilaczy oraz switchy PoE.

Zastosowanie gigabitowego interfejsu ma kluczowe znaczenie dla wykorzystania potencjału Wi‑Fi 6. Nawet przy wymagających konfiguracjach, takich jak szerokie kanały 80 MHz, zaawansowane kolejki w RouterOS czy ruch routowany z filtracją, port Ethernet nie staje się wąskim gardłem. To pozwala obsłużyć kilkusetmegabitowe łącza radiowe bez konieczności stosowania droższej infrastruktury szkieletowej.

Elastyczny system montażu na masztach i balustradach

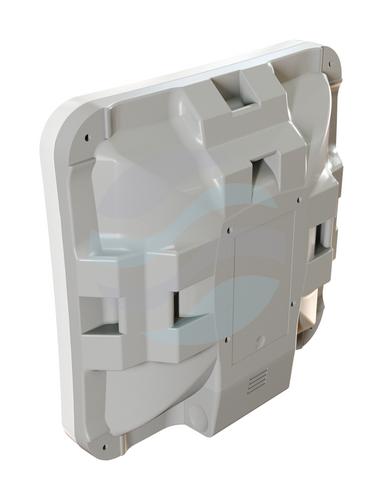

Tylny panel SXTsq 5 ax wyposażono w zestaw przetłoczeń i szczelin przystosowanych do bezpośredniego mocowania obejmy (hose clamp) w kilku pozycjach. Pozwala to na szybki montaż na okrągłych masztach, pionowych lub poziomych poręczach, a także na płaskich powierzchniach przy użyciu dodatkowych akcesoriów. Taki sposób mocowania ułatwia precyzyjne ustawienie urządzenia na zadany kierunek i wysokość.

Obudowa spełnia klasę szczelności IP55 i jest przystosowana do pracy w szerokim zakresie temperatur od -40 °C do +70 °C. Dzięki pasywnemu chłodzeniu bez elementów ruchomych SXTsq 5 ax nadaje się do pracy w miejscach narażonych na pył, wilgoć oraz wibracje, typowych dla masztów dachowych i konstrukcji wieżowych.

Radio Wi‑Fi 6 5 GHz i antena 16 dBi – zasięg od 3 do 10+ km

Zintegrowana antena kierunkowa 16 dBi, połączona z radiem QCN‑6102 pracującym w standardzie 802.11a/n/ac/ax, zapewnia wysoki budżet energetyczny łącza. Dla prędkości bazowej 6 Mbit/s nadajnik osiąga moc 24 dBm przy czułości odbiornika do -96 dBm, co pozwala utrzymać stabilne połączenie na długich dystansach. Dla wyższych modulacji, takich jak MCS9 czy MCS11, czułość odpowiednio -70/-67 dBm pozwala nadal budować łącza o przepustowości kilkuset megabitów.

Producent deklaruje praktyczne testy w środowisku silnych zakłóceń miejskich na dystansie około 3 km oraz możliwość realizacji łączy ponad 10 km przy czystej linii widoczności. Dzięki obsłudze dwóch strumieni przestrzennych (2×2 MIMO) SXTsq 5 ax dobrze sprawdza się zarówno jako klient łączący się z sektorem bazowym, jak i jako jednostka nadawcza w scenariuszach punkt–punkt.

RouterOS L4 – od prostego CPE do punktu dostępowego

SXTsq 5 ax pracuje pod kontrolą RouterOS v7 z licencją poziomu 4, co znacząco rozszerza jego możliwości względem typowych urządzeń CPE. Oprócz trybu klienta bezprzewodowego możesz skonfigurować urządzenie jako punkt dostępowy dla wielu klientów, most warstwy 2, router z NAT, zaporą i kolejkami, a także zakończenie tuneli VPN.

Producent rekomenduje łączenie sektorowego punktu bazowego mANTBox ax 15s z wieloma jednostkami SXTsq 5 ax jako klientami. W takim układzie jedno radio sektorowe obsługuje kilkadziesiąt stacji abonenckich, zapewniając szerokopasmowy dostęp do Internetu na poziomie wsi czy małego osiedla. Dzięki temu lokalny operator lub gmina może uruchomić usługę dostępu do sieci bez konieczności oczekiwania na rozbudowę infrastruktury światłowodowej przez dużych dostawców.

Zasilanie i akcesoria w zestawie

W komplecie z urządzeniem znajduje się zasilacz 24 V / 0,38 A oraz gigabitowy injector PoE, dzięki którym SXTsq 5 ax może zostać uruchomiony bez dodatkowych inwestycji w infrastrukturę zasilającą. W scenariuszach operatorskich zasilanie może pochodzić również z przełączników obsługujących pasywne PoE w wymaganym zakresie napięć.

W pudełku dostarczany jest także zestaw montażowy, w tym obejma (hose clamp), która umożliwia stabilne przymocowanie obudowy do masztu lub rury. Całość jest od razu gotowa do pracy – urządzenie ma fabrycznie zainstalowany i licencjonowany system RouterOS, a producent zapewnia aktualizacje oprogramowania przez cały cykl życia produktu (minimum 5 lat od daty zakupu).

Specyfikacja i możliwości

• Procesor: Qualcomm IPQ‑5010, ARM 32‑bit, 2 rdzenie / 2 wątki, 800 MHz.
• Pamięć RAM: 256 MB.
• Pamięć masowa: 128 MB NAND na system RouterOS v7 i konfigurację.
• System operacyjny: RouterOS v7, licencja poziomu 4 (AP, CPE, routowanie, firewall, QoS, VPN).
• Interfejs przewodowy: 1× 10/100/1000 Ethernet (RJ‑45).
• Zasilanie: pasywne PoE‑in 12–28 V, maksymalny pobór mocy ok. 6 W.
• Chłodzenie: pasywne, brak części ruchomych.
• Radio 5 GHz: 802.11a/n/ac/ax (Wi‑Fi 6), 2×2 MIMO, maks. 1200 Mbit/s PHY.
• Układ radiowy 5 GHz: QCN‑6102.
• Anteny: wbudowana antena kierunkowa 16 dBi dla pasma 5 GHz.
• Testowana temperatura pracy: od -40 °C do +70 °C.
• Obudowa: zewnętrzna, odporność na warunki atmosferyczne klasy IP55.
• Monitorowanie: czujnik temperatury CPU, statystyki interfejsów, narzędzia diagnostyczne RouterOS.
• Certyfikaty: CE, FCC, IC, EAC, RoHS.
• Średni czas bezawaryjnej pracy (MTBF): ok. 100 000 godzin przy 25 °C.

Zastosowanie w praktyce

SXTsq 5 ax jest przeznaczony przede wszystkim dla operatorów lokalnych (WISP), integratorów systemów oraz instalatorów budujących wydajne łącza bezprzewodowe w paśmie 5 GHz. Urządzenie sprawdzi się jako klient CPE w sieciach punkt–wielopunkt, gdzie łączy gospodarstwa domowe lub małe firmy z sektorem bazowym opartym przykładowo o mANTBox ax 15s. Dzięki obsłudze Wi‑Fi 6 i antenie 16 dBi możliwe jest uzyskanie stabilnych przepływności kilkuset megabitów na dystansach kilku kilometrów.

Drugim typowym scenariuszem są połączenia punkt–punkt między budynkami – np. między biurowcem a magazynem, halą produkcyjną a biurem administracyjnym czy szkołą a oddalonym budynkiem dydaktycznym. W takich zastosowaniach SXTsq 5 ax może pełnić rolę ekonomicznej alternatywy dla światłowodu, pozwalając zestawić most warstwy 2 lub 3 z obsługą VLAN, QoS i filtracją ruchu na poziomie RouterOS.

Ze względu na niskie zużycie energii i pasywną konstrukcję urządzenie dobrze nadaje się również do systemów monitoringu wizyjnego oraz zdalnych punktów zbierania danych (IoT) w miejscach, gdzie zasilanie i infrastruktura sieciowa są ograniczone. W połączeniu ze switchami zasilanymi z UPS‑a można zbudować odporne na zaniki zasilania stacje dostępowe dla kamer IP lub czujników przemysłowych.

Materiał wideo

Poniższy materiał wideo prezentuje SXTsq 5 ax w praktyce, wraz z omówieniem kluczowych parametrów radiowych, konstrukcji urządzenia oraz przykładowych scenariuszy wdrożeń w sieciach operatorskich i korporacyjnych.
