Moduł keystone UTP zaciskany od góry

Moduł keystone to podstawowy element budowy punktów dostępowych w strukturalnych okablowaniach sieciowych. Służy do zakończenia przewodu UTP, tworząc gniazdo sieciowe RJ45, które można następnie zamontować w różnego rodzaju obudowach natynkowych, listwach lub panelach krosowniczych. Jego uniwersalny, standardowy kształt pozwala na wymienne stosowanie z modułami innych typów, np. telefonicznymi, audio czy wideo, w ramach jednej ramki montażowej.

Prezentowany moduł przeznaczony jest do pracy w sieciach Ethernet, zapewniając transmisję danych z prędkościami charakterystycznymi dla swojej kategorii. Konstrukcja przystosowana do zaciskania narzędziem uderzeniowym gwarantuje szybki, powtarzalny i pewny montaż, eliminując konieczność użycia wkrętarki. Biały kolor obudowy sprawdza się w większości nowoczesnych instalacji.

Konstrukcja i montaż

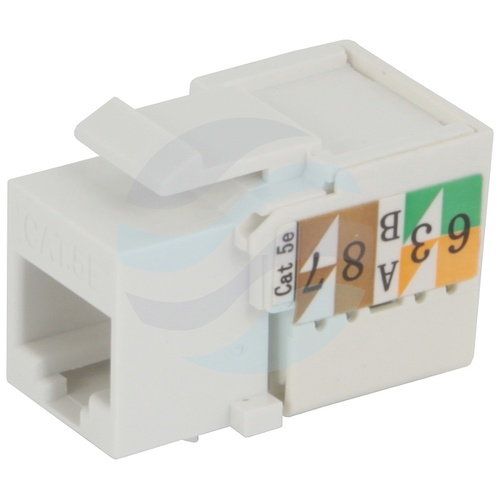

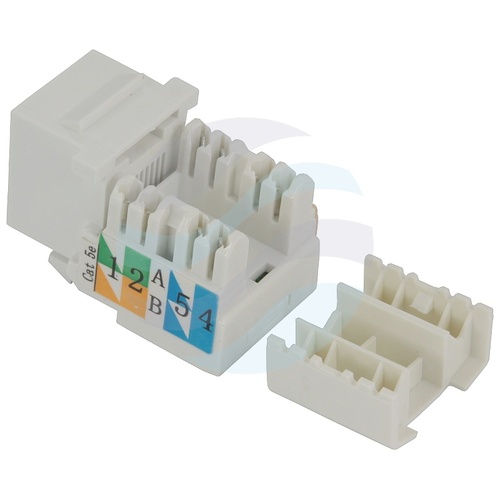

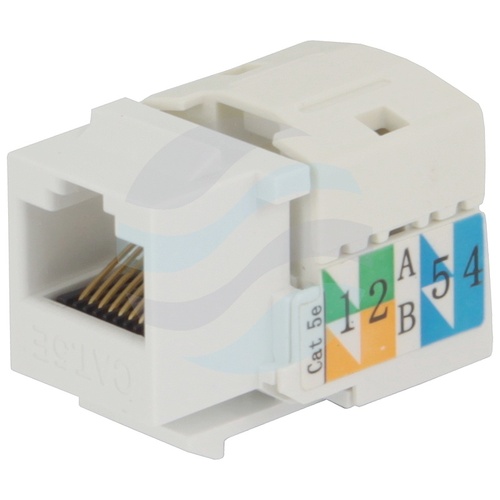

Moduł wyposażony jest w podwójne złącza krawędziowe typu IDC, co umożliwia podłączenie przewodu zarówno od frontu, jak i od tyłu modułu. To rozwiązanie zwiększa elastyczność podczas instalacji w ciasnych przestrzeniach. Szerokość modułu wynosi 18 mm, co jest standardem dla większości ramek i paneli keystone. Zaciskanie żył przewodu odbywa się za pomocą dedykowanego narzędzia uderzeniowego, które jednocześnie przecina nadmiar przewodnika, zapewniając czysty i profesjonalny wygląd zakończenia.

Właściwości transmisyjne i elektryczne

Moduł spełnia wymagania kategorii 5e i klasy D, z pasmem pracy do 100 MHz, co pozwala na obsługę sieci Fast Ethernet (100BASE-TX) i Gigabit Ethernet (1000BASE-T). Brak ekranowania (UTP) upraszcza instalację. Kontakty wykonane są z fosforobrązu i pokryte warstwą złota, co zapewnia niską i stabilną oporność styków, odporność na korozję oraz długą żywotność połączenia nawet przy częstym podłączaniu i odłączaniu wtyczki.

Uniwersalność zastosowań

Dzięki standardowi keystone moduł może być używany w dowolnym miejscu infrastruktury kablowej. Montuje się go w pojedynczych gniazdach natynkowych, wieloportowych ramkach ściennych oraz panelach krosowniczych 19-calowych. Kolorowe oznaczenia wewnątrz modułu, zgodne ze schematami T568A i T568B, ułatwiają prawidłowe, bezbłędne wykonanie połączeń, niezależnie od przyjętego w instalacji standardu.

Parametry techniczne

• Typ: Keystone
• Kategoria / klasa: 5e / klasa D
• Ekranowanie: Nie
• Pasmo pracy: 100MHz
• Rodzaj: narzędziowy
• Złącze krawędziowe: Dual IDC
• Schemat połączeń: EIA/TIA 568A
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Oporność styków: 20mΩ
• Rezystancja izolacji: 500MΩ
• Wytrzymałość dielektryczna: 1000V AC RMS, 60Hz/1min

Zastosowanie w praktyce

Moduł keystone UTP jest podstawowym komponentem przy rozbudowie sieci komputerowej w biurach, szkołach czy domach. Sprawdza się podczas modernizacji istniejących punktów sieciowych, gdzie pozwala na szybką wymianę uszkodzonego portu bez konieczności wymiany całego gniazda. Jego zastosowanie w panelach krosowniczych w szafach rack ułatwia organizację okablowania i tworzenie przejrzystych, łatwych w zarządzaniu instalacji strukturalnych. Dzięki prostocie montażu narzędziowego jest również idealnym rozwiązaniem dla instalatorów wykonujących duże ilości zakończeń, gdzie liczy się czas i niezawodność połączenia.
