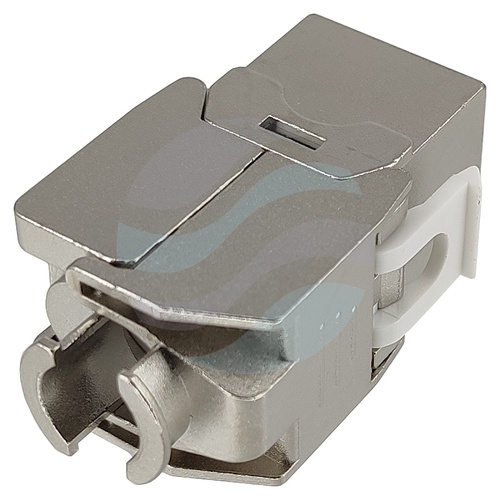

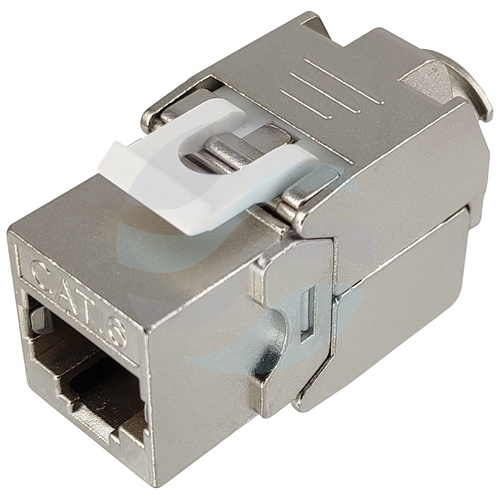

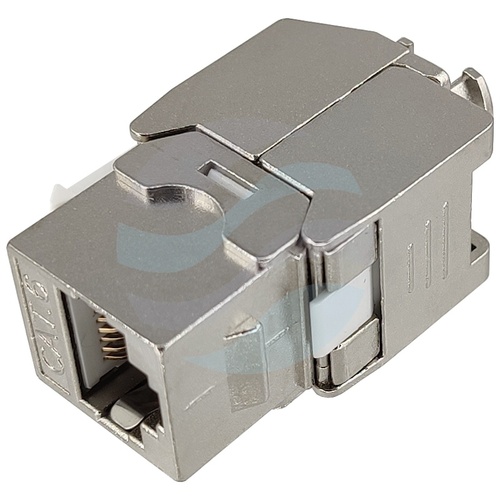

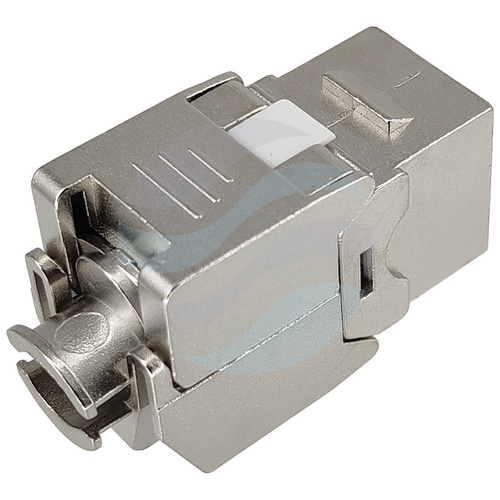

Moduł keystone STP kategorii 6 z beznarzędziowym montażem

Moduł keystone stanowi podstawowy element modularnych systemów okablowania strukturalnego. Jego zadaniem jest zapewnienie niezawodnego, standardowego zakończenia przewodu skrętkowego w gniazdach ściennych, panelach krosowych czy adapterach montażowych. Prezentowany moduł keystone RJ-45 wykonany jest w ekranowanej wersji STP, co zapewnia lepszą ochronę przed zakłóceniami elektromagnetycznymi w wymagających środowiskach.

Kluczową cechą tego rozwiązania jest technologia beznarzędziowego montażu. Eliminuje ona konieczność użycia specjalistycznych narzędzi do zaciskania, takich jak przebijaki krzyżowe, co znacząco przyspiesza i upraszcza proces instalacji. Solidna, metalowa obudowa gwarantuje mechaniczną trwałość i skuteczne ekranowanie, a oznaczenia zgodne z powszechnymi standardami EIA/TIA 568A i 568B pozwalają na intuicyjne i poprawne wykonanie połączeń.

Konstrukcja i kompatybilność

Moduł zaprojektowano zgodnie z wymaganiami kategorii 6 (klasy E), co zapewnia pasmo transmisyjne do 250 MHz i wsparcie dla aplikacji Gigabit Ethernet oraz szybszych. Ekranowanie typu STP (Shielded Twisted Pair) realizowane jest przez metalową obudowę, która skutecznie odprowadza zakłócenia. Kontakty wykonane z fosforobrązu i dodatkowo platerowane złotem zapewniają niską i stabilną oporność styków, co jest kluczowe dla jakości sygnału i trwałości połączenia.

Beznarzędziowy system montażu

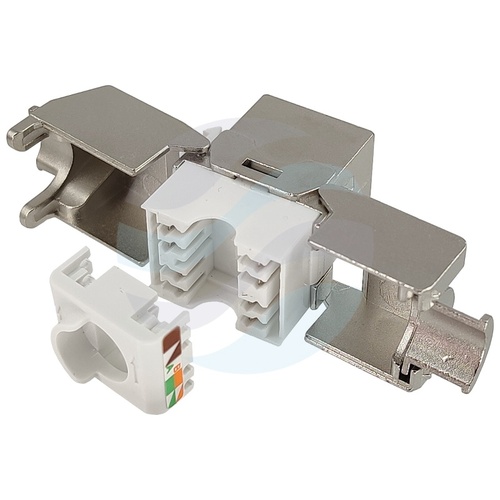

Innowacyjny system beznarzędziowy opiera się na złączu krawędziowym typu IDC110. Po odpowiednim przygotowaniu i włożeniu przewodu do kanałów, jego żyły są trwale i pewnie zaciskane przez zamknięcie klapki modułu. Proces ten zapewnia równoczesne przebicie izolacji i stworzenie połączenia elektrycznego, minimalizując ryzyko błędów instalacyjnych. Dzięki temu moduł jest idealny zarówno dla profesjonalistów, jak i osób wykonujących okablowanie okazjonalnie.

Uniwersalność zastosowań

Standardowy wymiar modułu keystone pozwala na montaż w szerokiej gamie akcesoriów i urządzeń sieciowych. Moduł może być zainstalowany w gniazdach podtynkowych i natynkowych, patch panelach 19-calowych, adapterach montowanych na szynach DIN czy specjalnych ramkach. Ta modularność umożliwia budowę spójnej, łatwej w zarządzaniu i rozbudowie infrastruktury kablowej.

Parametry techniczne

• Typ: Keystone
• Kategoria / klasa: 6 / klasa E
• Ekranowanie: Tak
• Pasmo pracy: 250MHz
• Rodzaj: beznarzędziowy
• Złącze krawędziowe: IDC110
• Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Oporność styków: 20mΩ
• Rezystancja izolacji: 500MΩ
• Wytrzymałość dielektryczna: 1000V AC RMS, 60Hz/1min

Zastosowanie w praktyce

Moduł keystone STP kategorii 6 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna i wysokiej jakości punktowa infrastruktura sieciowa. Sprawdzi się w biurach, centrach danych, obiektach przemysłowych oraz w domowych instalacjach wymagających ekranowania. Beznarzędziowy montaż jest szczególnie cenny podczas szybkich napraw, rozbudowy istniejącej sieci lub w miejscach, gdzie dostęp do pełnego zestawu narzędzi instalacyjnych jest utrudniony. Dzięki kompatybilności z uniwersalnymi systemami keystone, jeden moduł może być elementem zarówno pojedynczego gniazda w pomieszczeniu, jak i 48-portowego panelu krosowego w szafie rack.
