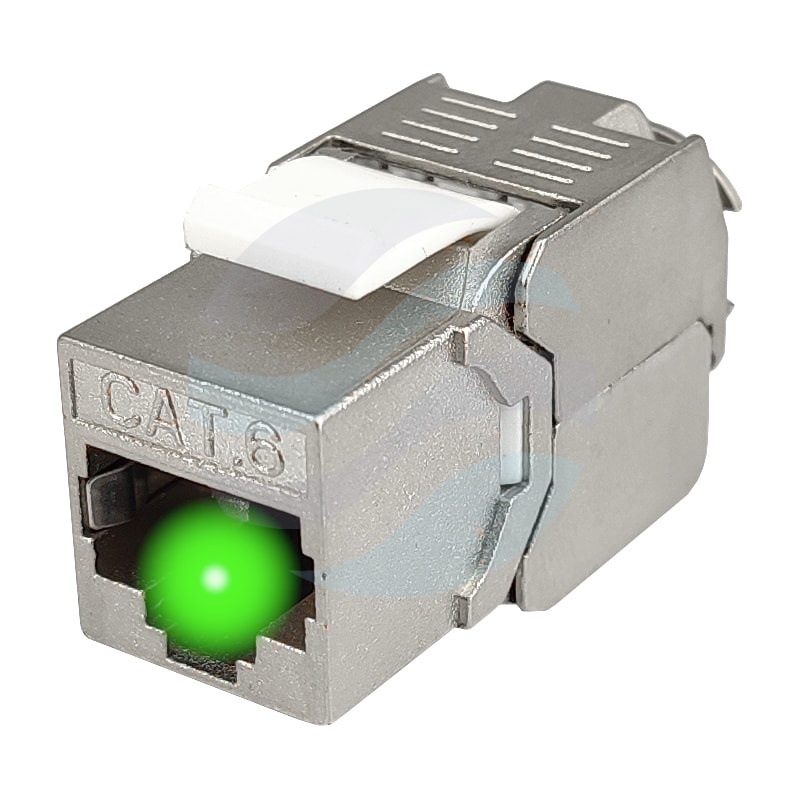

Moduł keystone STP – beznarzędziowy montaż i identyfikacja LED

Moduł keystone stanowi podstawowy element modularnych systemów okablowania strukturalnego. Ten model, wykonany w standardzie kategorii 6, zapewnia niezawodną transmisję danych w sieciach Gigabit Ethernet. Jego solidna, metalowa obudowa oraz ekranowanie (STP) skutecznie chronią sygnał przed zakłóceniami zewnętrznymi, co jest kluczowe w środowiskach o podwyższonym poziomie szumów elektromagnetycznych.

Głównymi atutami modułu są beznarzędziowy mechanizm montażu oraz wbudowana dioda LED. Pierwsza funkcja znacząco przyspiesza i upraszcza proces instalacji, eliminując potrzebę używania specjalistycznych narzędzi do zaciskania. Druga, czyli wizualna identyfikacja stanu połączenia, staje się nieocenionym wsparciem podczas konfiguracji sieci, lokalizacji portów aktywnych oraz szybkiej diagnostyki podstawowych problemów z łącznością.

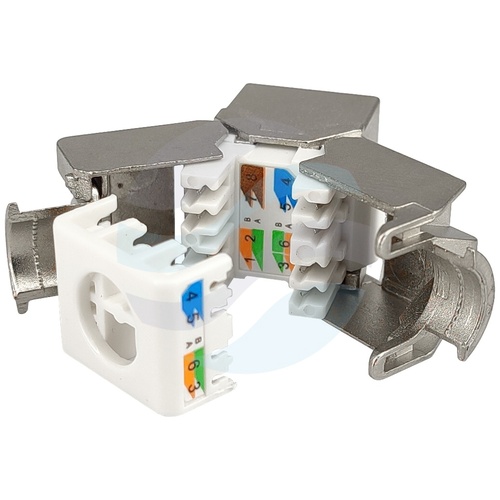

Beznarzędziowy montaż i uniwersalność

Konstrukcja modułu opiera się na złączu krawędziowym IDC110, przystosowanym do beznarzędziowego zakończenia przewodów. Wystarczy odpowiednio przygotować żyłę, umieścić ją w odpowiednim kanale zgodnie z wybranym schematem T568A lub T568B i docisnąć klapką. Ten proces minimalizuje ryzyko błędów instalacyjnych i uszkodzenia styków. Standardowy format keystone pozwala na montaż modułu w dowolnym urządzeniu wyposażonym w port keystone: od gniazd ściennych i podtynkowych, przez patch panele, aż po specjalistyczne adaptery montowane na szynach DIN.

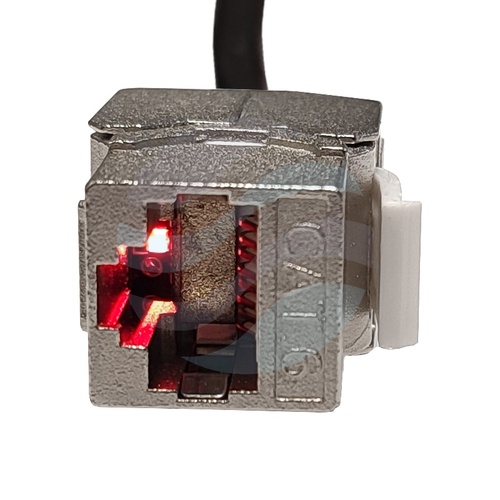

Wizualna identyfikacja aktywności portu

Zintegrowana dioda LED jest zasilana bezpośrednio z linii danych standardu Ethernet (Power over Data Lines). Świeci się ona, gdy port jest podłączony do aktywnego urządzenia sieciowego, takiego jak przełącznik czy router. Ta funkcja, często spotykana w testerach okablowania, wbudowana na stałe w moduł keystone, pozwala błyskawicznie zweryfikować fizyczne połączenie i aktywność portu bez konieczności sięgania po dodatkowe narzędzia diagnostyczne.

Parametry techniczne

• Typ: Keystone
• Kategoria / klasa: 6 / klasa E
• Ekranowanie: Tak
• Pasmo pracy: 250MHz
• Rodzaj: beznarzędziowy
• Złącze krawędziowe: IDC110
• Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Oporność styków: 20mΩ
• Rezystancja izolacji: 500MΩ
• Wytrzymałość dielektryczna: 1000V AC RMS, 60Hz/1min

Zastosowanie w praktyce

Moduł znajduje idealne zastosowanie w nowoczesnych instalacjach sieciowych, gdzie liczy się czas, niezawodność i łatwość serwisowania. Sprawdzi się w biurowych patch panelach, pozwalając na szybką rekonfigurację stanowisk pracy. W połączeniu z gniazdami podtynkowymi tworzy estetyczne i funkcjonalne zakończenia okablowania w salach konferencyjnych czy punktach dostępu. Jego ekranowana konstrukcja jest rekomendowana do prowadzenia tras kablowych w pobliżu innych instalacji elektrycznych. Dioda LED jest szczególnie użyteczna w rozległych szafach rack, gdzie pomaga administratorowi od razu zlokalizować fizycznie podłączone i aktywne porty, usprawniając zarządzanie infrastrukturą.
