Moduł keystone UTP beznarzędziowy do okablowania strukturalnego

Moduł keystone stanowi podstawowy element modularnych systemów okablowania strukturalnego. Jego zadaniem jest zapewnienie niezawodnego, punktowego zakończenia skrętki komputerowej, umożliwiającego podłączenie urządzeń sieciowych za pomocą standardowego kabla patchowego. Dzięki uniwersalnemu kształtowi keystone, moduł może być montowany w różnorodnych obudowach i panelach, co zapewnia dużą elastyczność w projektowaniu i rozbudowie infrastruktury teleinformatycznej.

Prezentowany moduł keystone wykonany jest w technologii beznarzędziowej, co znacząco przyspiesza i upraszcza proces montażu żył przewodu w zaciskach. Zgodność z kategorią 6 i klasą E gwarantuje wsparcie dla aplikacji Gigabit Ethernet oraz wyższych, zapewniając odpowiednią przepustowość i parametry transmisyjne dla wymagających środowisk.

Montaż beznarzędziowy i kompatybilność

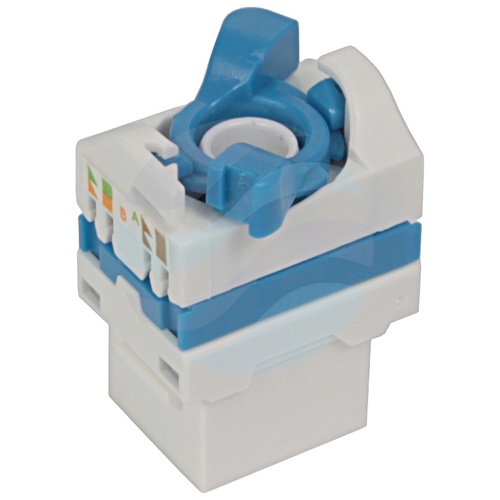

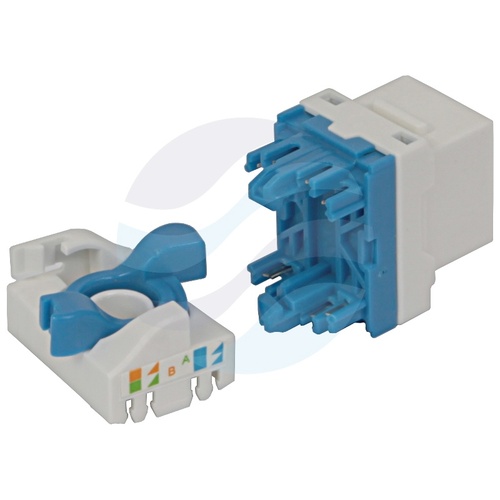

Kluczową zaletą modułu jest beznarzędziowy mechanizm zaciskania żył przewodu. Oznacza to, że do poprawnego zamontowania skrętki nie jest potrzebny żaden dedykowany narzędzie zaciskające (np. przebijak). Poszczególne żyły wprowadza się do odpowiednich, oznaczonych kanałów IDC, a następnie dociska za pomocą uchylnej klapki, która zapewnia trwałe i elektrycznie pewne połączenie. Zmniejsza to ryzyko błędów montażowych i pozwala na szybkie wykonanie nawet pojedynczych zakończeń w terenie.

Moduł keystone jest kompatybilny z szeroką gamą obudów i akcesoriów montażowych różnych producentów. Może być instalowany w gniazdach natynkowych i podtynkowych, panelach krosowniczych (patch panelach) montowanych w szafach rack 19", a także w adapterach przeznaczonych do montażu na szynach DIN lub w obudowach desktopowych. Dzięki temu jeden typ modułu może być wykorzystany w całej instalacji, od punktu abonenckiego po rozdzielnię.

Parametry techniczne

• Typ: Keystone
• Kategoria / klasa: 6 / klasa E
• Ekranowanie: Nie
• Pasmo pracy: 250MHz
• Rodzaj: beznarzędziowy
• Złącze krawędziowe: IDC110
• Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Oporność styków: 20mΩ
• Rezystancja izolacji: 500MΩ
• Wytrzymałość dielektryczna: 1000V AC RMS, 60Hz/1min

Zastosowanie w praktyce

Moduł keystone beznarzędziowy kategorii 6 znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i niezawodna budowa lub modernizacja sieci LAN. Sprawdzi się podczas rozbudowy biura, gdzie konieczne jest dodanie nowych punktów sieciowych – montaż w gniazdach ściennych pozwala na estetyczne i funkcjonalne zakończenie okablowania. Jest również podstawowym komponentem w rozdzielniach teleinformatycznych, gdzie dziesiątki takich modułów montuje się w panelach krosowniczych, tworząc uporządkowane i łatwe w zarządzaniu centrum połączeń.

Technologia beznarzędziowa jest szczególnie cenna dla serwisantów i integratorów, którzy często wykonują pojedyncze zakończenia lub naprawy w już istniejącej infrastrukturze, bez konieczności noszenia pełnego zestawu narzędzi. Dzięki wsparciu dla obu popularnych schematów kablowania (T568A i T568B) moduł zapewnia kompatybilność z dowolną istniejącą instalacją, gwarantując poprawne działanie sieci Gigabit Ethernet.
