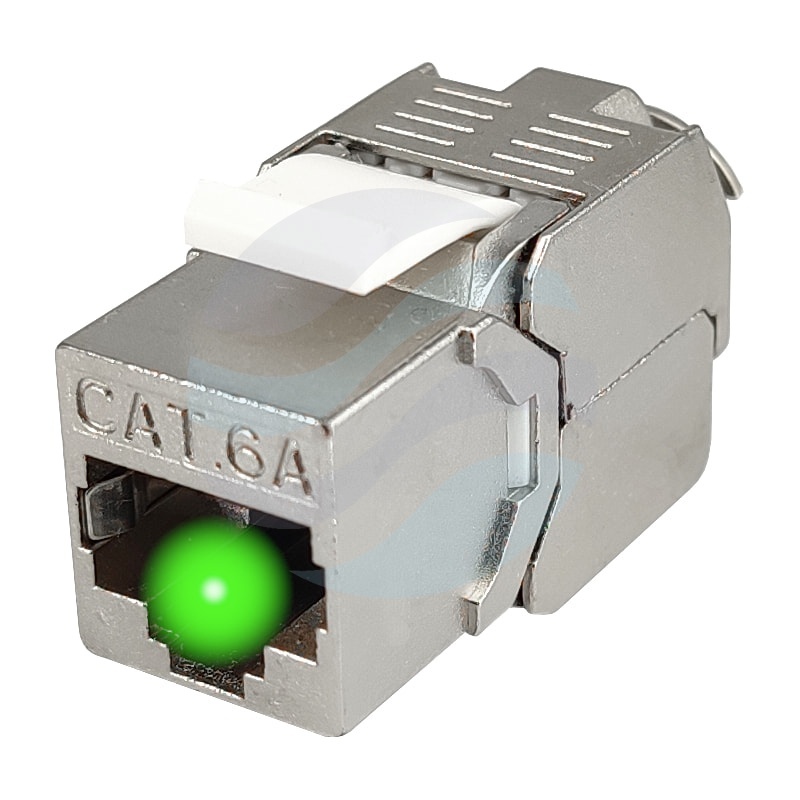

Moduł keystone STP beznarzędziowy z identyfikacją LED

W profesjonalnych instalacjach strukturalnych kluczowe znaczenie ma niezawodność połączeń oraz łatwość zarządzania infrastrukturą. Prezentowany moduł keystone stanowi podstawowy element takich systemów, łącząc wysoką wydajność transmisyjną z intuicyjnym montażem i funkcjami diagnostycznymi. Jego konstrukcja jest przystosowana do wymagań nowoczesnych sieci komputerowych, gdzie stabilność i szybkość połączenia są priorytetem.

Dzięki zastosowaniu technologii beznarzędziowej oraz wbudowanym diodom LED, moduł znacząco upraszcza zarówno proces instalacji, jak i późniejszą identyfikację aktywnych portów. Solidna, metalowa obudowa zapewnia mechaniczną ochronę oraz skuteczne ekranowanie, niezbędne dla zachowania parametrów transmisji w kablach ekranowanych.

Wydajność i kompatybilność

Moduł spełnia wymagania kategorii 6A (klasy EA), gwarantując pasmo pracy do 500 MHz i obsługę transmisji danych z prędkością do 10 Gbps. To sprawia, że jest przyszłościowym rozwiązaniem, gotowym na rosnące zapotrzebowanie na przepustowość w centrach danych, serwerowniach i biurowych sieciach backbone. Złącze krawędziowe typu IDC110 jest kompatybilne z powszechnie stosowanymi narzędziami do zaciskania, choć sam moduł umożliwia beznarzędziowy montaż przewodów.

Beznarzędziowy montaż i identyfikacja LED

Technologia beznarzędziowego montażu eliminuje potrzebę używania specjalistycznych wciskarek, skracając czas i redukując koszty instalacji. Przewody są bezpiecznie i trwale zamocowane, zapewniając stabilne połączenie elektryczne. Zintegrowane diody LED przy porcie RJ-45 umożliwiają natychmiastową wizualną identyfikację stanu połączenia – świecenie sygnalizuje aktywność linku, co jest nieocenione przy rozwiązywaniu problemów sieciowych, weryfikacji okablowania i zarządzaniu gęsto upakowanymi szafami rack.

Uniwersalność zastosowań

Moduł keystone jest elementem modularnym, co oznacza pełną swobodę w tworzeniu punktów abonenckich. Może być montowany w różnego rodzaju obudowach, takich jak gniazda podtynkowe, listwy przypodłogowe, patch panele montowane na szynie DIN czy w standardowych szafach 19-calowych. Dzięki oznaczeniom zgodnym ze standardami EIA/TIA 568A i EIA/TIA 568B, terminacja kabli jest prosta i bezbłędna, niezależnie od przyjętego w instalacji schematu.

Parametry techniczne

• Typ: Keystone
• Kategoria / klasa: 6A / klasa EA
• Ekranowanie: Tak
• Pasmo pracy: 500MHz
• Rodzaj: beznarzędziowy
• Złącze krawędziowe: IDC110
• Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Oporność styków: 20mΩ
• Rezystancja izolacji: 500MΩ
• Wytrzymałość dielektryczna: 1000V AC RMS, 60Hz/1min

Zastosowanie w praktyce

Moduł znajduje zastosowanie wszędzie tam, gdzie wymagana jest budowa lub modernizacja wysokowydajnej, ekranowanej infrastruktury kablowej. Sprawdza się w centrach danych do łączenia serwerów i przełączników, w biurowych sieciach strukturalnych wymagających transmisji 10GbE, a także w środowiskach przemysłowych, gdzie ekranowanie chroni przed zakłóceniami elektromagnetycznymi. Funkcja LED ułatwia pracę administratorom przy mapowaniu portów, lokalizowaniu uszkodzeń i weryfikacji fizycznej łączności bez konieczności używania dodatkowych testerów. Beznarzędziowy montaż pozwala na szybkie wykonywanie napraw i rekonfiguracji bez angażowania specjalistycznego sprzętu, co jest szczególnie cenne dla firm serwisujących wiele lokalizacji.
