Moduł keystone UTP beznarzędziowy do transmisji 10 Gigabit Ethernet

Moduł keystone stanowi podstawowy element modularnych systemów okablowania strukturalnego. Jego zadaniem jest zapewnienie niezawodnego, punktowego zakończenia skrętki komputerowej, umożliwiającego podłączenie urządzeń aktywnych za pomocą standardowego kabla patchowego. Beznarzędziowa konstrukcja znacząco przyspiesza i upraszcza proces instalacji, eliminując konieczność użycia specjalistycznych narzędzi do zaciskania.

Zgodny z kategorią 6A (klasa EA), moduł gwarantuje stabilną pracę w sieciach Ethernet o przepustowości do 10 Gb/s na częstotliwościach do 500 MHz. Uniwersalny standard keystone pozwala na montaż w szerokiej gamie obudów i paneli krosowniczych różnych producentów, co zapewnia pełną elastyczność w projektowaniu i rozbudowie infrastruktury sieciowej.

Konstrukcja i montaż beznarzędziowy

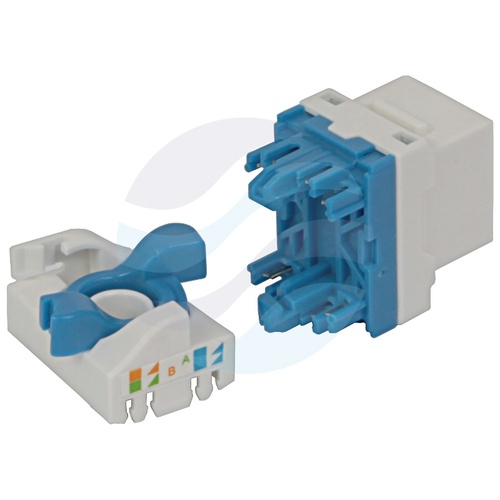

Sercem modułu jest złącze krawędziowe typu IDC110. Technologia beznarzędziowa polega na wprowadzeniu odizolowanych żył przewodu do odpowiednich szczelin zaciskowych, a następnie ręcznym dociśnięciu i zablokowaniu klapki. Mechanizm ten zapewnia trwałe i precyzyjne przebicie izolacji, tworząc połączenie o niskiej oporności przejścia. Oznaczenia wewnątrz obudowy w dwóch standardach – EIA/TIA 568A i 568B – pozwalają na szybkie i bezbłędne wykonanie okablowania.

Kompatybilność i zastosowanie

Standardowy wymiar modułu keystone umożliwia jego montaż w pojedynczych gniazdach natynkowych i podtynkowych, wieloportowych ramkach ściennych oraz panelach krosowniczych montowanych w szafach rack 19". Dzięki adapterom może być również instalowany na szynach DIN, co znajduje zastosowanie w przemysłowych systemach automatyki i teleinformatyki. Nieekranowana konstrukcja (UTP) jest w pełni wystarczająca dla większości zastosowań biurowych i komercyjnych.

Parametry techniczne

• Typ: Keystone
• Kategoria / klasa: 6A / klasa EA
• Ekranowanie: Nie
• Pasmo pracy: 500MHz
• Rodzaj: beznarzędziowy
• Złącze krawędziowe: IDC110
• Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Oporność styków: 20mΩ
• Rezystancja izolacji: 500MΩ
• Wytrzymałość dielektryczna: 1000V AC RMS, 60Hz/1min

Zastosowanie w praktyce

Moduł keystone beznarzędziowy kategorii 6A jest idealnym rozwiązaniem do szybkiego wykonywania punktów abonenckich w nowych instalacjach sieci strukturalnej, a także podczas modernizacji istniejących sieci do standardu 10 Gb/s. Sprawdzi się w biurach, centrach danych, salach serwerowych oraz obiektach edukacyjnych, gdzie liczba podłączanych urządzeń stale rośnie. Technologia beznarzędziowa jest szczególnie doceniana przez instalatorów wykonujących prace na dużą skalę, gdyż redukuje czas montażu pojedynczego portu oraz minimalizuje ryzyko błędów wykonawczych. Pozwala również na łatwe i sprawne naprawy lub rekonfiguracje okablowania w terenie bez konieczności wożenia ze sobą specjalistycznego sprzętu.
