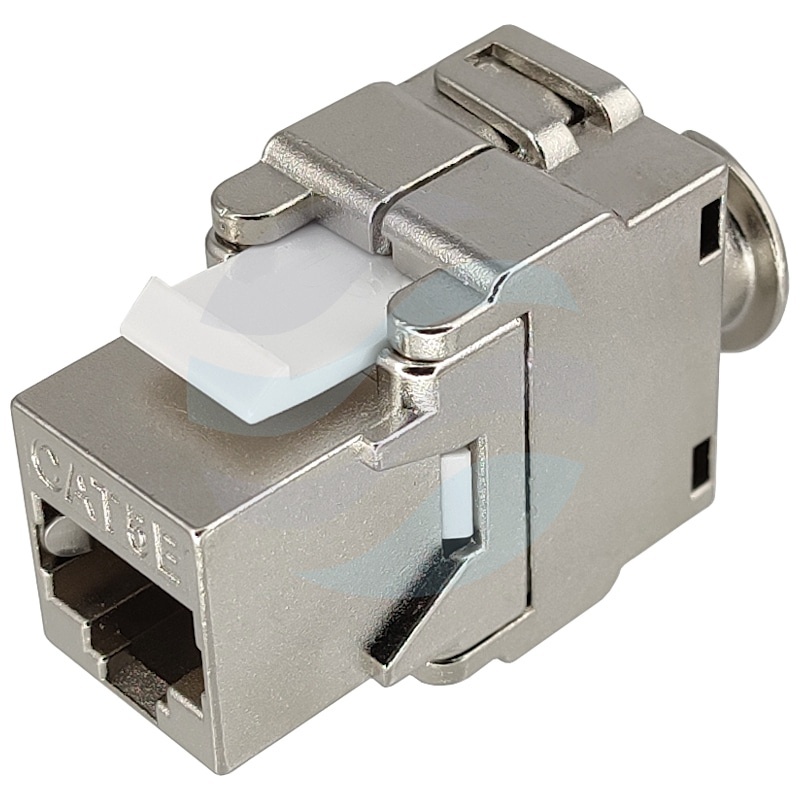

Moduł keystone STP z beznarzędziowym montażem

Moduł keystone w standardzie RJ45 to podstawowy element budowy nowoczesnych, strukturalnych instalacji sieciowych. Jego uniwersalny, standardowy kształt pozwala na montaż w dowolnych obudowach, panelach krosowniczych czy gniazdach ściennych, które są przystosowane do formatu keystone. Dzięki temu zapewnia maksymalną elastyczność konfiguracji punktów abonenckich i rozdzielni.

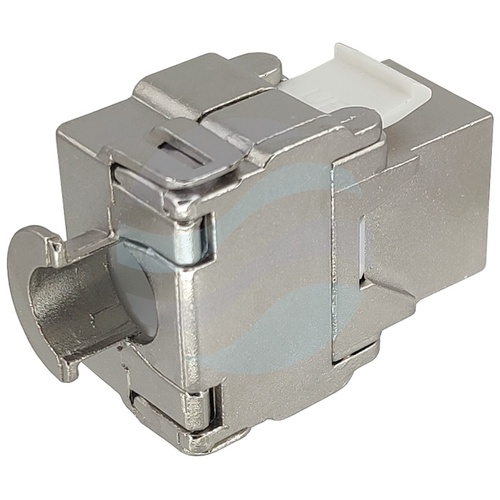

Prezentowany moduł charakteryzuje się ekranowaną konstrukcją (STP), która skutecznie tłumi zakłócenia elektromagnetyczne, co jest kluczowe dla zachowania stabilności transmisji w środowiskach o podwyższonym poziomie szumów. Zastosowanie technologii beznarzędziowej znacząco przyspiesza i upraszcza proces instalacji, eliminując potrzebę używania specjalistycznych narzędzi do zaciskania żył.

Konstrukcja i montaż

Uniwersalność formatu keystone pozwala na integrację z szeroką gamą akcesoriów montażowych. Moduł można zamontować w panelach krosowniczych do szaf rack 19", adapterach na szynę DIN, obudowach natynkowych i podtynkowych oraz różnego rodzaju uchwytach desktopowych.

Kontakty i okablowanie

Wszystkie styki wykonane są z fosforobrązu, który charakteryzuje się doskonałymi właściwościami sprężystymi i przewodnością elektryczną. Powierzchnia styków jest dodatkowo platerowana warstwą złota, co zabezpiecza je przed korozją, utlenianiem i zapewnia niską, stabilną rezystancję przejścia przez cały okres eksploatacji. Jest to szczególnie ważne dla zapewnienia integralności sygnału w sieciach wysokiej przepustowości.

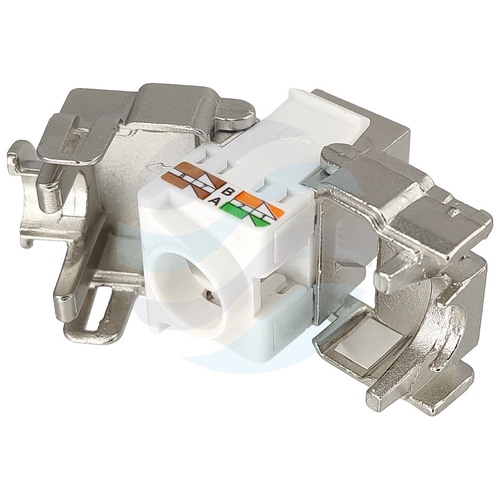

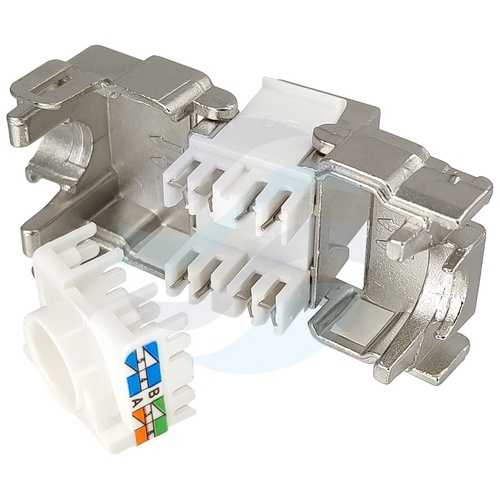

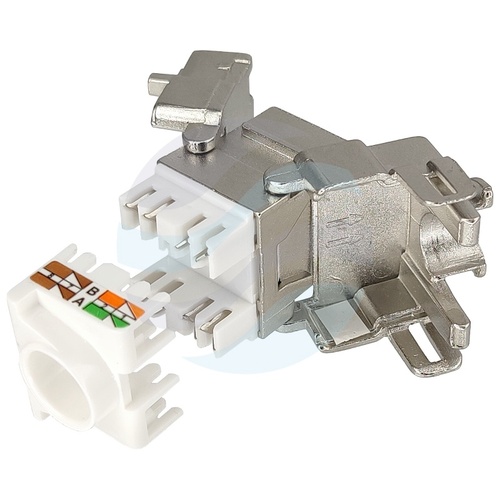

Moduł obsługuje dwa najpopularniejsze standardy okablowania: EIA/TIA 568A oraz EIA/TIA 568B. Kolorowe oznaczenia wewnątrz obudowy wyraźnie wskazują pozycje dla poszczególnych par żył w obu schematach, minimalizując ryzyko błędu podczas instalacji. Dzięki temu moduł jest w pełni kompatybilny z istniejącą infrastrukturą kablową kategorii 5e.

Parametry techniczne

• Typ: Keystone
• Kategoria / klasa: 5e / klasa D
• Ekranowanie: Tak
• Pasmo pracy: 100MHz
• Rodzaj: beznarzędziowy
• Złącze krawędziowe: IDC110
• Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Oporność styków: 20mΩ
• Rezystancja izolacji: 500MΩ
• Wytrzymałość dielektryczna: 1000V AC RMS, 60Hz/1min

Zastosowanie w praktyce

Moduł keystone STP jest podstawowym komponentem do tworzenia ekranowanych punktów abonenckich w biurach, centrach danych i obiektach przemysłowych. Sprawdza się wszędzie tam, gdzie w pobliżu instalacji sieciowej przebiegają silne źródła zakłóceń, takie jak linie energetyczne, maszyny przemysłowe czy rozległe systemy oświetleniowe. Beznarzędziowy montaż jest nieoceniony podczas szybkich napraw, rozbudowy istniejącej sieci lub w sytuacjach pracy w terenie, gdzie dostęp do pełnego zestawu narzędzi instalatorskich może być ograniczony.
