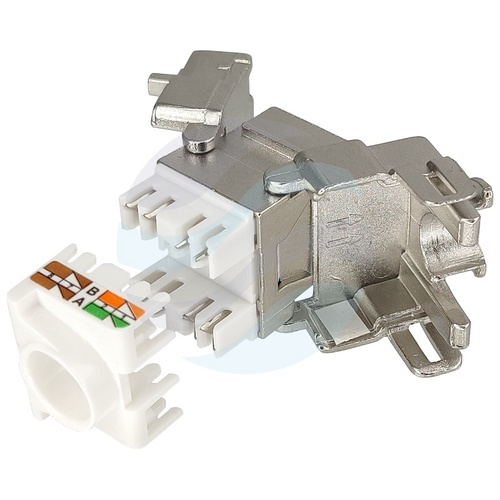

Moduł keystone STP beznarzędziowy

Moduł keystone to uniwersalny, standardowy element stosowany do tworzenia punktów abonenckich w strukturalnych okablowaniach sieciowych. Prezentowany model wyróżnia się ekranowaną konstrukcją (STP) oraz beznarzędziowym sposobem montażu, co znacząco przyspiesza i upraszcza proces instalacji. Jego kompatybilność z szeroką gamą obudów, paneli krosowniczych i puszek instalacyjnych czyni go podstawowym komponentem w profesjonalnych instalacjach.

Zapewnia parametry transmisyjne zgodne z kategorią 6 i klasą E, gwarantując stabilną pracę sieci Ethernet w standardzie do 1 Gb/s oraz wsparcie dla aplikacji wymagających pasma do 250 MHz. Solidna konstrukcja i wysokiej jakości materiały kontaktowe przekładają się na niezawodność połączeń przez wiele lat eksploatacji.

Beznarzędziowy montaż i uniwersalność

Kluczową zaletą modułu jest technologia beznarzędziowego montażu. Oznacza to, że do przyciśnięcia i przepięcia żył skrętki nie jest potrzebny żaden dedykowany narzędzie typu przebijak. Wystarczy odpowiednio przygotowany kabel, a specjalna konstrukcja zacisków IDC110/Krone zapewnia trwałe i pewne połączenie. Skraca to czas pracy instalatora i eliminuje ryzyko uszkodzenia modułu przez nieprawidłowe użycie narzędzia.

Standardowy format keystone pozwala na montaż modułu w dowolnej obudowie, panelu krosowniczym lub puszce, która jest do tego przystosowana. Dzięki temu można w jednym miejscu zgromadzić gniazda różnych typów – sieciowe, telefoniczne, multimedialne – zachowując spójny i estetyczny wygląd całej instalacji.

Konstrukcja i parametry elektryczne

Moduł został wyposażony w ekranowanie, które chroni transmisję przed zakłóceniami elektromagnetycznymi zewnętrznymi (EMI) oraz ogranicza emisję własną kabla. Jest to istotne w środowiskach o podwyższonym poziomie zakłóceń lub przy wymaganiach dotyczących odporności na takie czynniki.

Kontakty wykonane są z fosforobrązu i dodatkowo platerowane cienką warstwą złota. Fosforobrąz zapewnia sprężystość i trwałość mechaniczną styków, a powłoka złota znacząco poprawia przewodność elektryczną oraz odporność na korozję i utlenianie, co jest kluczowe dla zachowania niskiej i stabilnej rezystancji styku przez cały okres użytkowania.

Parametry techniczne

• Typ: Keystone
• Kategoria / klasa: 6 / klasa E
• Ekranowanie: Tak
• Pasmo pracy: 250MHz
• Rodzaj: beznarzędziowy
• Złącze krawędziowe: IDC110
• Schemat połączeń: EIA/TIA 568A
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Oporność styków: 20mΩ
• Rezystancja izolacji: 500MΩ
• Wytrzymałość dielektryczna: 1000V AC RMS, 60Hz/1min

Zastosowanie w praktyce

Moduł keystone STP beznarzędziowy znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka, czysta i niezawodna instalacja punktów sieciowych. Idealnie sprawdza się w biurach, centrach danych, serwerowniach oraz obiektach przemysłowych, gdzie ekranowanie zabezpiecza przed zakłóceniami z maszyn. Montaż beznarzędziowy jest szczególnie ceniony przy modernizacjach i rozbudowach sieci, gdyż pozwala na efektywną pracę bez konieczności przenoszenia pełnego zestawu narzędzi.

Dzięki standardowi keystone, moduł może być zainstalowany w panelach krosowniczych montowanych w szafach rack 19", w obudowach na szynę DIN do zastosowań przemysłowych, a także w estetycznych gniazdach podtynkowych w pomieszczeniach biurowych. Pozwala to na zachowanie modularności i elastyczności całego systemu okablowania strukturalnego.
