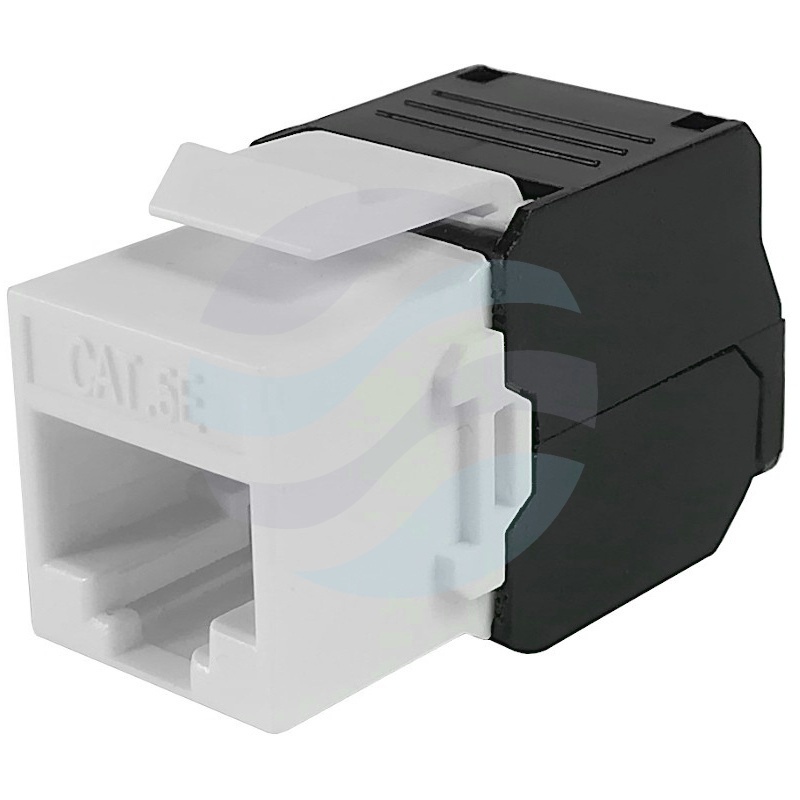

Moduł keystone RJ45 UTP kat.5e beznarzędziowy, slim 16mm
Moduł keystone UTP beznarzędziowy do okablowania strukturalnego
Moduł keystone stanowi podstawowy element modularnych systemów okablowania strukturalnego. Umożliwia tworzenie punktów abonenckich, zakończeń patch paneli oraz gniazd ściennych w sposób elastyczny i uporządkowany. Ten model dedykowany jest do przewodów nieekranowanych UTP, zapewniając transmisję danych w standardzie Gigabit Ethernet.
Kluczową cechą jest konstrukcja beznarzędziowa, która znacząco przyspiesza i upraszcza proces montażu. Dzięki zastosowaniu technologii IDC (Insulation Displacement Connection) żyły przewodu są wciskane bezpośrednio w zaciski, bez konieczności usuwania izolacji narzędziem. Eliminuje to ryzyko błędów i uszkodzeń, zapewniając stabilne i trwałe połączenie elektryczne.
Konstrukcja i kompatybilność
Moduł został zaprojektowany zgodnie ze standardem keystone, co gwarantuje jego uniwersalną kompatybilność z szeroką gamą obudów i paneli montażowych różnych producentów. Może być zamontowany w adapterach na szynę DIN, ściennych płytach czołowych, patch panelach rack 19" oraz obudowach desktopowych. Standardowa obudowa keystone umożliwia szybką wymianę lub rekonfigurację portów bez ingerencji w całą instalację.
Właściwości transmisyjne
Moduł spełnia wymagania kategorii 5e (klasa D), oferując pasmo pracy do 100 MHz, co jest wystarczające dla aplikacji Gigabit Ethernet (1000BASE-T). Kontakty w gnieździe RJ-45 wykonane są z fosforobrązu i pokryte warstwą złota, co zapewnia niską i stabilną oporność styków, odporność na korozję oraz długą żywotność przy wielokrotnych podłączeniach i rozłączeniach wtyku.
Na obudowie modułu znajdują się wyraźne oznaczenia dwóch najpowszechniejszych schematów połączeń: EIA/TIA 568A oraz EIA/TIA 568B. Ułatwia to prawidłowe, zgodne z normami, ułożenie par przewodów, co jest kluczowe dla osiągnięcia deklarowanych parametrów transmisyjnych i uniknięcia zakłóceń.
Parametry techniczne
- Typ: Keystone
- Kategoria / klasa: 5e / klasa D
- Ekranowanie: Nie
- Pasmo pracy: 100MHz
- Rodzaj: beznarzędziowy
- Złącze krawędziowe: IDC110
- Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
- Materiał kontaktu: fosforobrąz, platerowanie złotem
- Max. prąd: 1,5A
- Max. napięcie: 150V
- Oporność styków: 20mΩ
- Rezystancja izolacji: 500MΩ
- Wytrzymałość dielektryczna: 1000V AC RMS, 60Hz/1min
Zastosowanie w praktyce
Moduł keystone beznarzędziowy znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i niezawodna budowa lub rozbudowa sieci komputerowej. Sprawdzi się podczas montażu gniazd sieciowych w biurach, punktach dostępowych w budynkach użyteczności publicznej oraz przy organizacji okablowania w szafach rack serwerowni. Jego beznarzędziowy charakter jest szczególnie ceniony przez instalatorów wykonujących duże liczby zakończeń, gdyż redukuje czas pracy i minimalizuje ryzyko błędów montażowych.
Dzięki uniwersalnemu standardowi keystone, moduł może współpracować z różnymi rodzajami przewodów UTP kategorii 5e, tworząc zakończenia dla stałych połączeń poziomych. Gotowe połączenie jest następnie łączone za pomocą standardowego patchcordu z aktywnym sprzętem sieciowym, takim jak przełączniki, routery lub punkty końcowe.
