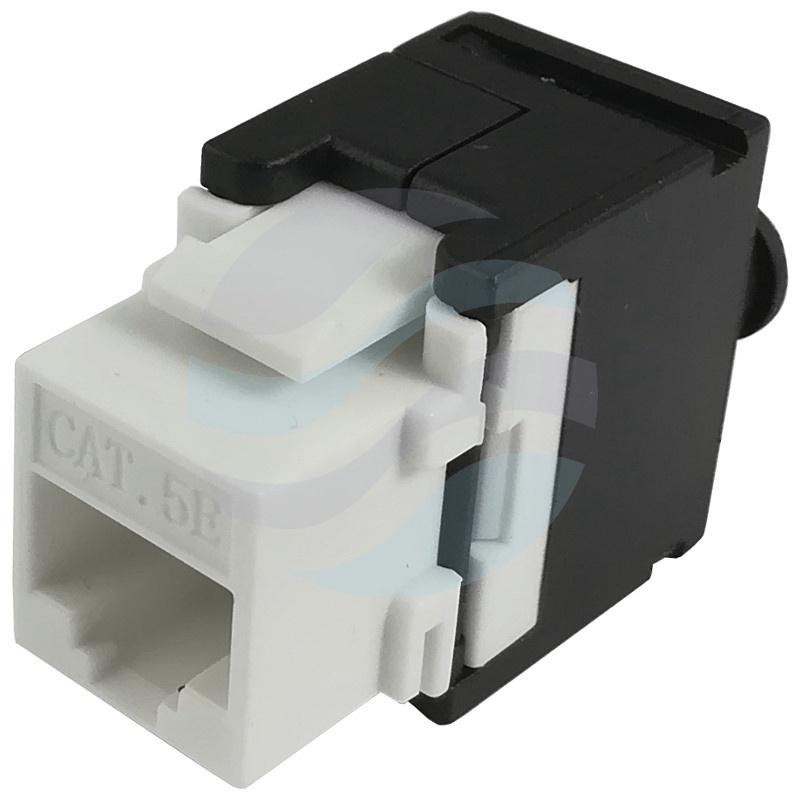

Moduł keystone UTP beznarzędziowy

Moduł keystone stanowi podstawowy element modularnych systemów okablowania strukturalnego. Jego uniwersalny, standardowy kształt pozwala na montaż w różnorodnych obudowach, panelach krosowniczych i adapterach, tworząc elastyczne i łatwe w rekonfiguracji punkty sieciowe. Dzięki zastosowaniu technologii beznarzędziowej, instalacja staje się szybsza, mniej podatna na błędy i nie wymaga specjalistycznych narzędzi.

Moduł przeznaczony jest do transmisji danych w sieciach komputerowych. Zapewnia kompatybilność z okablowaniem kategorii 5e, co pozwala na osiągnięcie przepustowości do 1 Gb/s w sieciach Ethernet. Jego konstrukcja gwarantuje stabilne połączenie i długotrwałą, bezawaryjną pracę w standardowych warunkach biurowych i przemysłowych.

Konstrukcja i montaż beznarzędziowy

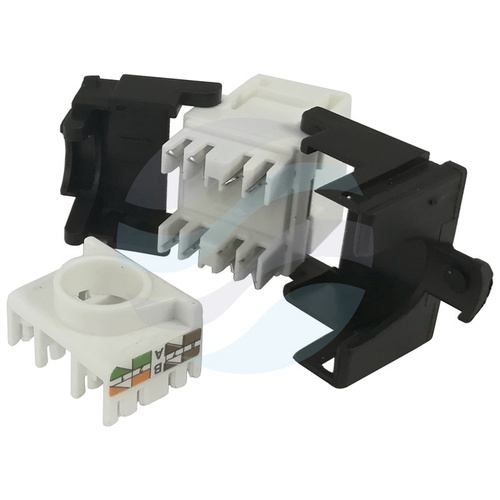

Kluczową zaletą modułu jest beznarzędziowy sposób przyłączania żył skrętki. Zastosowane złącze krawędziowe IDC110 umożliwia montaż poprzez wciśnięcie odpowiednio przygotowanych (odizolowanych) przewodów za pomocą prostego narzędzia montażowego lub nawet odpowiednio zaprojektowanej pokrywy modułu. Eliminuje to konieczność precyzyjnego odizolowywania każdej żyły i jej ręcznego wprowadzania do zacisku, znacznie przyspieszając cały proces i minimalizując ryzyko błędnego połączenia.

Uniwersalność i kompatybilność

Standardowy format keystone pozwala na instalację modułu w dowolnym urządzeniu wyposażonym w gniazdo zgodne z tym standardem. Obejmuje to patch panele montowane w szafach rack 19", adaptery na szynę DIN, obudowy ścienne i podłogowe oraz wiele innych. Moduł oferuje kolorowe kodowanie przewodów zgodne z obydwoma powszechnie stosowanymi standardami okablowania: EIA/TIA 568A i 568B, zapewniając pełną zgodność z istniejącymi instalacjami.

Wysoka jakość połączenia

Stabilność sygnału i trwałość modułu wynikają z zastosowania wysokiej jakości materiałów. Kontakty wykonane są z fosforobrązu, który zapewnia dobrą sprężystość i odporność na zużycie mechaniczne. Powierzchnia stykowa jest dodatkowo platerowana złotem, co znacząco poprawia przewodność elektryczną, zmniejsza rezystancję przejścia i zabezpiecza przed korozją, gwarantując niski i stabilny opór połączenia przez cały okres eksploatacji.

Integracja z systemami montażowymi

Moduł keystone jest podstawowym budulcem punktów dystrybucyjnych. Jego zastosowanie pozwala na tworzenie w pełni konfigurowalnych patch paneli, gdzie liczba i typ portów (np. RJ45, światłowodowe, coaxial) mogą być dowolnie zestawiane. Dzięki adapterom, moduły mogą być montowane również w przemysłowych systemach opartych na szynach DIN, co rozszerza ich zastosowanie o automatyzację przemysłową i systemy sterowania.

Parametry techniczne

Zastosowanie w praktyce

Moduł keystone beznarzędziowy znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i pewna rozbudowa lub serwisowanie sieci komputerowej. Idealnie sprawdza się przy tworzeniu punktów dostępowych w biurach open-space, gdzie liczba stanowisk może się często zmieniać. Technologia beznarzędziowa jest nieoceniona dla serwisantów wykonujących naprawy w terenie, pozwalając na szybką wymianę uszkodzonego gniazda bez konieczności wożenia ze sobą specjalistycznych narzędzi. W domowych instalacjach multimedialnych umożliwia schludne poprowadzenie okablowania sieciowego do telewizorów, konsol czy punktów dostępu Wi-Fi, zakończone estetyczną ramką ścienną z gniazdem keystone.
