Moduł keystone UTP – uniwersalny element systemów okablowania strukturalnego

Moduł keystone typu UTP stanowi podstawowy, modularny komponent służący do tworzenia punktów abonenckich w sieciach komputerowych. Jego konstrukcja pozwala na elastyczne wkomponowanie w różne rodzaje osprzętu instalacyjnego, takie jak puszki natynkowe, listwy kablowe czy panele krosownicze. Dzięki standardowi keystone, użytkownik zyskuje możliwość łatwej wymiany lub rozbudowy portów w przyszłości, bez konieczności zmiany całego gniazda czy panelu.

Zapewnia transmisję danych w standardzie kategorii 5e, co pozwala na budowę niezawodnych sieci lokalnych o przepustowości do 1 Gb/s. Jest kompatybilny z popularnymi standardami okablowania, co gwarantuje poprawne działanie w istniejącej infrastrukturze. Solidne wykonanie z materiałów zapewniających długotrwałą i stabilną pracę czyni go niezawodnym wyborem zarówno do instalacji biurowych, jak i domowych.

Konstrukcja i montaż

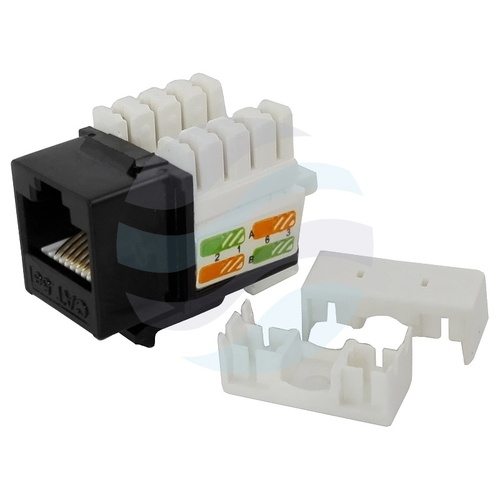

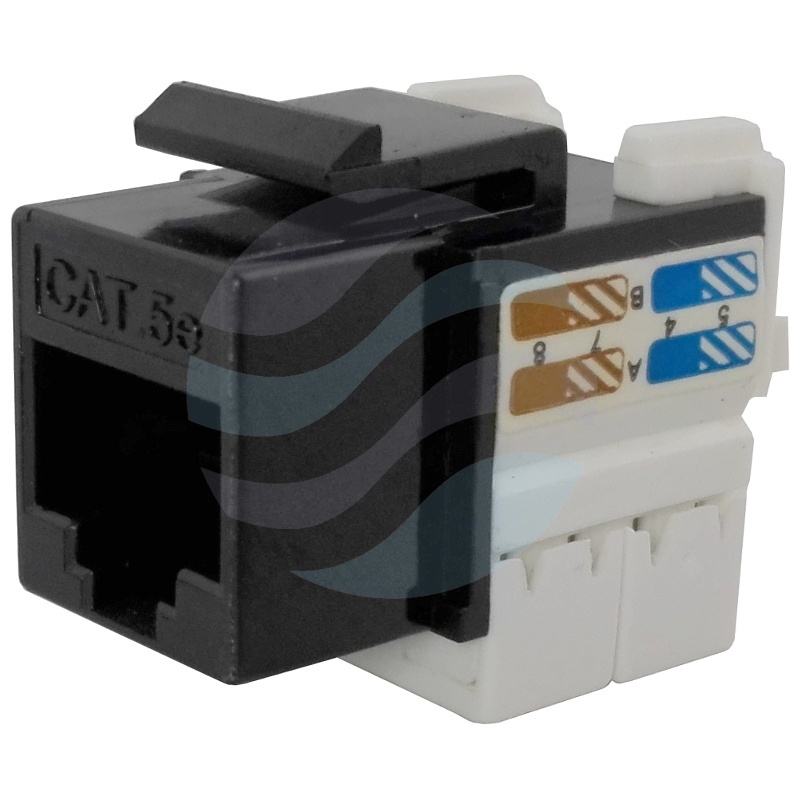

Moduł został zaprojektowany do montażu narzędziowego, co zapewnia szybkie, precyzyjne i trwałe zakończenie żył kabla. Proces ten wymaga użycia dedykowanego narzędzia uderzeniowego, które jednocześnie przecina nadmiar przewodów i zapewnia pewne połączenie elektryczne. Szerokość modułu wynosi 18 mm, co jest standardowym wymaganiem dla większości obudów i paneli keystone. Kontakty wykonane są z fosforobrązu i dodatkowo platerowane cienką warstwą złota, co znacząco poprawia przewodność, zmniejsza rezystancję styków oraz zwiększa odporność na korozję, gwarantując stabilny sygnał przez wiele lat.

Kompatybilność i standardy

Moduł wykorzystuje złącze krawędziowe typu IDC110, które jest powszechnie stosowane w tego typu produktach. Obsługuje schemat połączeń EIA/TIA 568A, a dzięki kolorowemu kodowaniu przewodów, instalator może równie łatwo zastosować alternatywny schemat 568B, w zależności od wymagań konkretnej instalacji. Brak ekranowania (UTP) upraszcza instalację i jest w pełni wystarczający dla typowych zastosowań w środowiskach biurowych i mieszkalnych, gdzie poziom zakłóceń elektromagnetycznych jest kontrolowany.

Parametry techniczne

• Typ: Keystone
• Kategoria / klasa: 5e / klasa D
• Ekranowanie: Nie
• Pasmo pracy: 100MHz
• Rodzaj: narzędziowy
• Złącze krawędziowe: IDC110
• Schemat połączeń: EIA/TIA 568A
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Oporność styków: 20mΩ
• Rezystancja izolacji: 500MΩ
• Wytrzymałość dielektryczna: 1000V AC RMS, 60Hz/1min

Zastosowanie w praktyce
