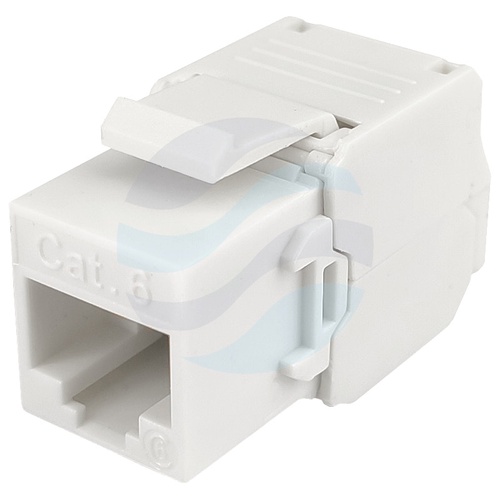

Moduł keystone UTP beznarzędziowy z identyfikacją LED

Moduł keystone stanowi podstawowy element modularnych systemów okablowania strukturalnego. Jego głównym zadaniem jest zapewnienie niezawodnego, standardowego złącza RJ-45 w punktach abonenckich, patch panelach czy adapterach montażowych. Dzięki uniwersalnemu kształtowi keystone, moduł ten może być instalowany w dowolnych obudowach, panelach czy płytek gniazdowych zgodnych z tym standardem, co zapewnia maksymalną elastyczność projektowania sieci.

Prezentowany moduł wyróżnia się dwiema kluczowymi cechami: beznarzędziowym montażem oraz wbudowaną diodą LED służącą do identyfikacji aktywnych portów. Rozwiązanie to znacząco przyspiesza i upraszcza proces instalacji oraz późniejszą diagnostykę sieci, eliminując potrzebę używania specjalistycznych narzędzi do zaciskania żył oraz umożliwiając szybką wizualną weryfikację połączenia.

Beznarzędziowy montaż i konstrukcja

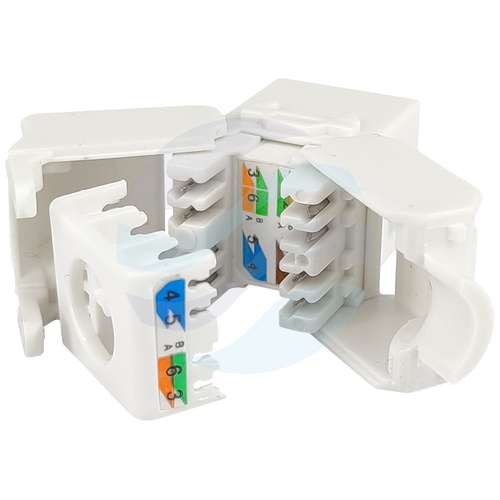

Montaż przewodu w module odbywa się bez użycia narzędzi zaciskowych. Wykorzystuje się tu technologię złącza krawędziowego IDC110 (kompatybilnego z systemem Krone), gdzie izolowane żyły kabla są wciskane bezpośrednio w ostre, samonacinające styki. Proces ten jest szybki, eliminuje ryzyko błędnego zacisku i minimalizuje uszkodzenia przewodów. Kontakty wykonane są z fosforobrązu i dodatkowo platerowane warstwą złota, co zapewnia niską i stabilną oporność styku, doskonałą odporność na korozję oraz długotrwałą niezawodność połączenia elektrycznego.

Identyfikacja LED i wydajność

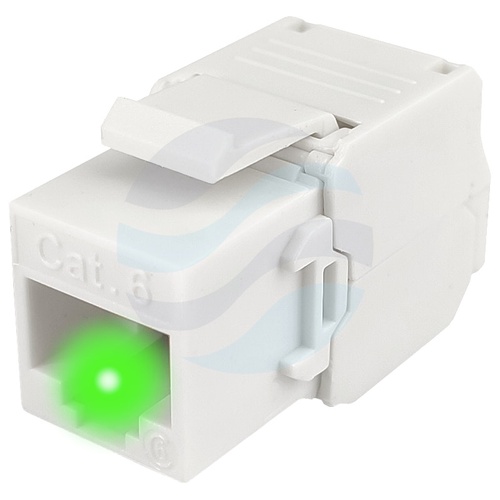

Zintegrowana dioda LED jest zasilana bezpośrednio z sygnału PoE (Power over Ethernet) lub linku danych, co pozwala na natychmiastową identyfikację aktywnych portów w szafie rack, patch panelu czy punkcie abonenckim. Moduł spełnia wymagania kategorii 6 / klasy E, gwarantując pracę w paśmie do 250 MHz. Obsługuje schematy okablowania EIA/TIA 568A oraz 568B, co jest standardowo oznaczane kolorowym kodowaniem na obudowie, ułatwiającym prawidłowe prowadzenie przewodów.

Parametry techniczne

• Typ: Keystone
• Kategoria / klasa: 6 / klasa E
• Ekranowanie: Nie
• Pasmo pracy: 250MHz
• Rodzaj: beznarzędziowy
• Złącze krawędziowe: IDC110
• Schemat połączeń: EIA/TIA 568A
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Oporność styków: 20mΩ
• Rezystancja izolacji: 500MΩ
• Wytrzymałość dielektryczna: 1000V AC RMS, 60Hz/1min

Zastosowanie w praktyce

Moduł keystone z identyfikacją LED znajduje idealne zastosowanie w nowoczesnych instalacjach sieciowych, gdzie kluczowa jest szybkość wdrożenia i łatwość zarządzania. Sprawdzi się w biurowych patch panelach, umożliwiając technikom błyskawiczne zlokalizowanie konkretnego aktywnego portu bez konieczności korzystania z testerów. Beznarzędziowy montaż jest nieoceniony podczas rozbudowy sieci lub wykonywania dużej liczby złączy w krótkim czasie, np. w centrach danych, szkołach czy obiektach hotelowych. Jego kompatybilność z adapterami na szynę DIN czyni go również rozwiązaniem dla przemysłowych sieci Ethernet.
