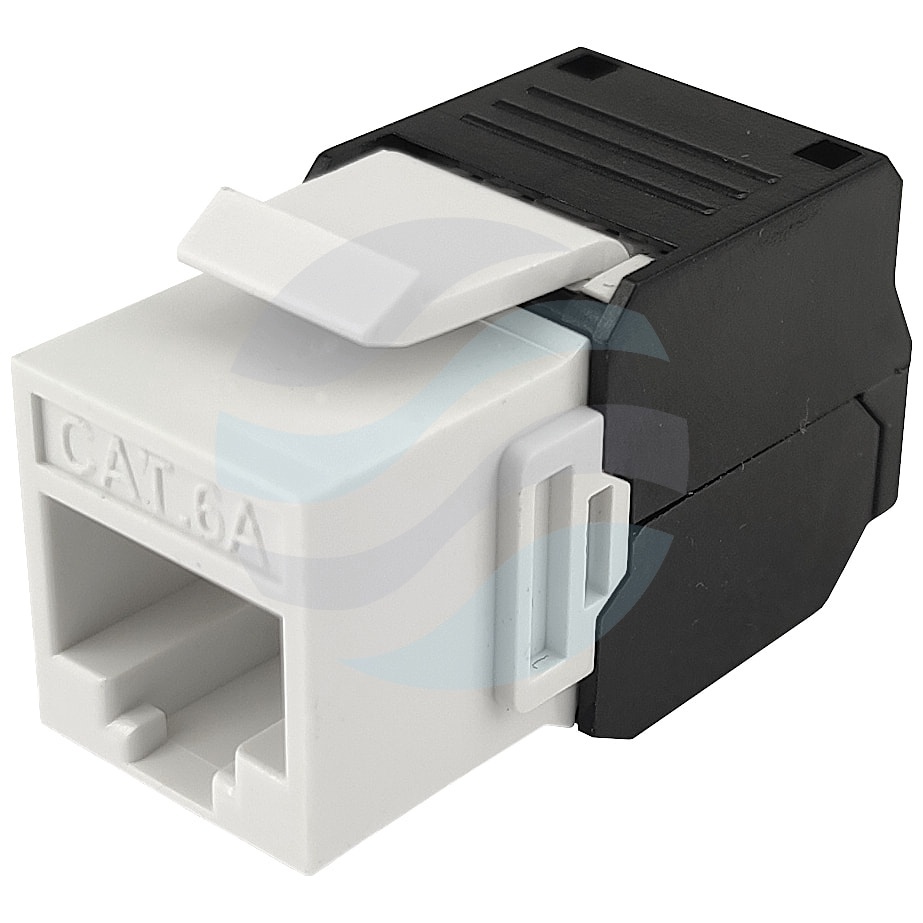

Moduł keystone UTP beznarzędziowy do transmisji 10 Gigabit Ethernet

Moduł keystone stanowi podstawowy element modularnych systemów okablowania strukturalnego. Jego zadaniem jest zapewnienie niezawodnego, punktowego zakończenia przewodu UTP w gnieździe natynkowym, puszce podłogowej lub panelu krosowniczym. Dzięki standardowi keystone, ten sam moduł może być stosowany w różnych obudowach i konfiguracjach, co maksymalizuje elastyczność instalacji.

Prezentowany moduł keystone został zaprojektowany do pracy w sieciach o wysokich wymaganiach przepustowości. Należący do kategorii 6A (klasy EA), zapewnia stabilną transmisję danych z prędkością do 10 Gb/s na odległościach do 100 metrów. Jego beznarzędziowy mechanizm zaciskania żył znacząco przyspiesza i upraszcza proces montażu, minimalizując jednocześnie ryzyko błędów wykonawczych.

Konstrukcja i montaż beznarzędziowy

Kluczową cechą modułu jest technologia beznarzędziowego zakończenia przewodu. Żyły skrętki są wprowadzane do odpowiednich szczelin złącza IDC-110, a następnie trwale zaciskane za pomocą dedykowanej pokrywy. Proces ten nie wymaga użycia żadnych specjalistycznych narzędzi, takich jak przebijaki, co przekłada się na powtarzalność połączeń i oszczędność czasu podczas wykonywania dużej liczby zakończeń. Materiałem stykowym jest fosforobrąz z platerowaniem złotem, co gwarantuje niską i stabilną rezystancję połączenia oraz odporność na korozję.

Zgodność ze standardami i uniwersalność

Moduł jest zgodny ze schematem okablowania EIA/TIA 568A, który jest powszechnie stosowany w instalacjach na całym świecie. Oznaczenia wewnątrz obudowy jednoznacznie wskazują kolejność prowadzenia par, eliminując niepewność podczas montażu. Standardowy format keystone pozwala na montaż modułu w szerokiej gamie akcesoriów montażowych, takich jak ramki natynkowe, panele krosownicze 19” czy adaptery na szynę DIN, co czyni go rozwiązaniem uniwersalnym dla każdej części infrastruktury sieciowej.

Parametry techniczne

• Typ: Keystone
• Kategoria / klasa: 6A / klasa EA
• Ekranowanie: Nie
• Pasmo pracy: 250MHz
• Rodzaj: beznarzędziowy
• Złącze krawędziowe: IDC110
• Schemat połączeń: EIA/TIA 568A
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Max. prąd: 1,5A
• Max. napięcie: 150V
• Oporność styków: 20mΩ
• Rezystancja izolacji: 500MΩ
• Wytrzymałość dielektryczna: 1000V AC RMS, 60Hz/1min
• Wymiary: 16 x 21 x 36mm (SxWxG)

Zastosowanie w praktyce

Moduł keystone kategorii 6A jest podstawowym budulcem nowoczesnych sieci komputerowych w biurach, centrach danych, obiektach edukacyjnych i przemysłowych. Sprawdza się wszędzie tam, gdzie wymagana jest przyszłościowa przepustowość 10 Gb/s, na przykład do łączenia stacji roboczych, serwerów, punktów dostępowych Wi-Fi 6/6E czy przełączników sieciowych. Beznarzędziowy montaż jest szczególnie ceniony przez instalatorów wykonujących rozległe systemy kablowe, gdyż pozwala na szybkie i bezbłędne zakończenie setek gniazd. Jego kompaktowe wymiary umożliwiają montaż nawet w ciasnych obudowach wieloportowych.
