Puszka połączeniowa do okablowania strukturalnego

Puszka połączeniowa stanowi kluczowy element punktu abonenckiego w sieciach strukturalnych. Służy do trwałego i uporządkowanego zakończenia kabli instalacyjnych, zapewniając niezawodne połączenie między okablowaniem pionowym a poziomym a końcowym urządzeniem użytkownika. Jej zastosowanie pozwala na zachowanie parametrów transmisyjnych całej instalacji.

Montowana standardowo w puszce instalacyjnej lub bezpośrednio na ścianie, umożliwia wygodny dostęp do połączeń w przypadku konieczności rekonfiguracji lub diagnostyki. Prawidłowo zamontowana puszka połączeniowa gwarantuje stabilność połączenia sieciowego, chroniąc delikatne połączenia IDC przed uszkodzeniami mechanicznymi i wpływem środowiska.

Konstrukcja i kompatybilność

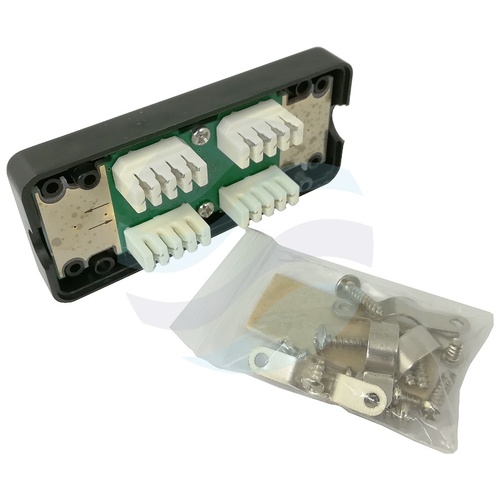

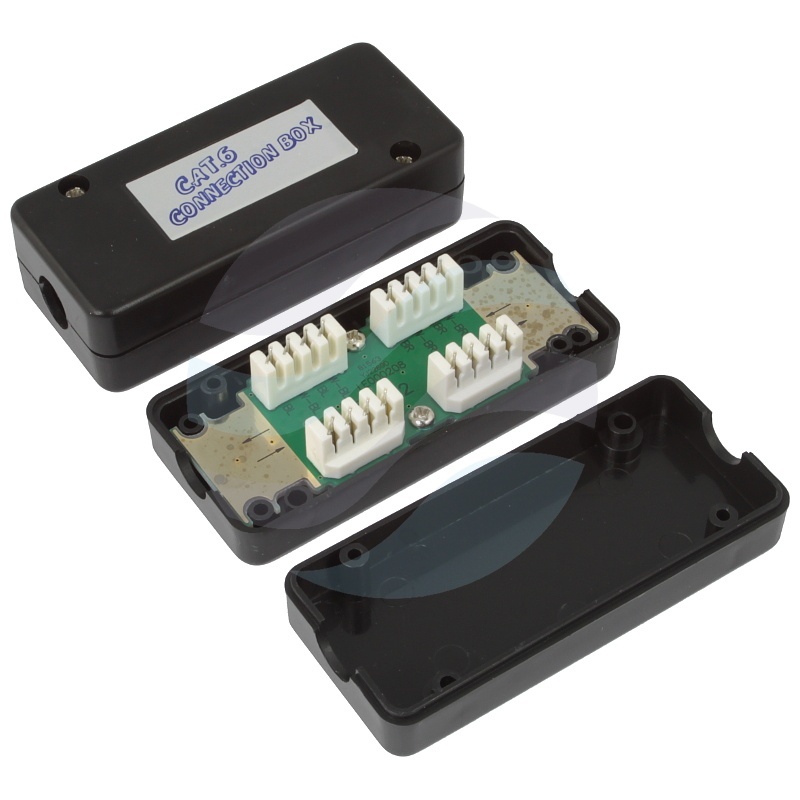

Puszka wykonana jest z wytrzymałego tworzywa sztucznego, które zapewnia mechaniczną ochronę wewnętrznych połączeń. Wyposażona jest w złącza typu IDC (Insulation Displacement Connection), które pozwalają na szybkie i pewne zakończenie żył kabla bez konieczności usuwania izolacji za pomocą narzędzi tnących. W zestawie często znajdują się kolorowe etykiety ułatwiające identyfikację poszczególnych portów lub linii, co jest nieocenione przy zarządzaniu rozbudowaną infrastrukturą.

Standardy transmisyjne

Produkt jest sklasyfikowany w kategorii 6 (klasa E), co oznacza, że jest przystosowany do pracy w sieciach Ethernet z przepływnością do 1 Gb/s przy częstotliwościach do 250 MHz. Zapewnia kompatybilność wsteczną z niższymi kategoriami okablowania, takimi jak 5e czy 5. Wersja nieekranowana (U/UTP) jest powszechnie stosowana w typowych instalacjach biurowych i mieszkalnych, gdzie poziom zakłóceń elektromagnetycznych nie wymaga stosowania ekranowania.

Parametry techniczne

• Typ: Puszka połączeniowa
• Kategoria / klasa: 6 / klasa E
• Ekranowanie: Nie
• Wymiary: 84x37x23mm

Zastosowanie w praktyce

Puszka połączeniowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest wyprowadzenie stałego punktu sieciowego. Typowym miejscem montażu są gniazda abonenckie w biurach open-space, gdzie w jednej puszce instalacyjnej montuje się kilka takich puszek dla różnych użytkowników. Sprawdza się również w domowych instalacjach multimedialnych, pozwalając na schludne zakończenie kabli sieciowych prowadzonych pod tynkiem i podłączenie do nich końcowych gniazd RJ45.

Jej kompaktowe wymiary ułatwiają montaż w ograniczonej przestrzeni puszki podtynkowej. Dzięki przejrzystemu oznakowaniu i dostępności kolorowych etykiet, administrator sieci może w prosty sposób zarządzać topologią, przypisując konkretne porty do pomieszczeń lub urządzeń, co znacząco przyspiesza procesy troubleshootingu i modernizacji sieci.
