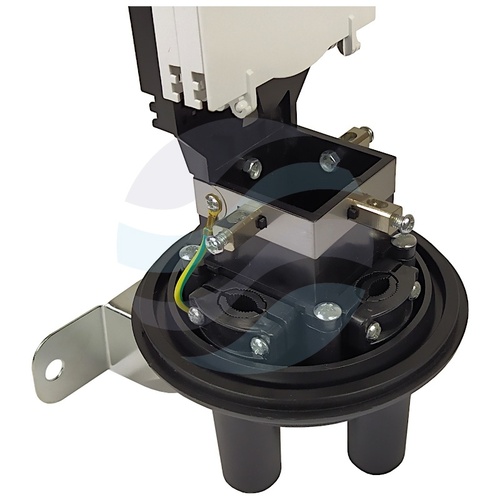

Mufa światłowodowa pionowa hermetyczna 24 spawy

Mufa światłowodowa w układzie pionowym przeznaczona do zabezpieczania spawów włókien światłowodowych przed wpływem warunków atmosferycznych oraz uszkodzeniami mechanicznymi. Hermetyczna obudowa o klasie szczelności IP67 zapewnia ochronę przed pyłem i wilgocią, co umożliwia instalację w trudnych środowiskach zewnętrznych. Konstrukcja pozwala na zabezpieczenie do 24 spawów termicznych przy użyciu dwóch kaset (każda mieści 12 spawów).

Budowa i możliwości instalacyjne

Obudowa wykonana z tworzywa odpornego na udary, czynniki chemiczne oraz promieniowanie UV. Mufa wyposażona jest w jeden owalny otwór do wprowadzenia kabla o średnicy 20 mm oraz trzy okrągłe otwory o średnicy 16 mm każdy. W komplecie znajdują się uszczelnienia umożliwiające szczelne zamknięcie wszystkich wprowadzeń kablowych. Łatwy dostęp serwisowy do spawów zapewnia wygodne wykonywanie połączeń oraz organizację zapasu włókien.

Montaż i zastosowanie

Mufa może być instalowana na słupie, w studzience teletechnicznej, w zasobniku lub bezpośrednio na elewacji budynku. Konstrukcja umożliwia wielokrotne otwieranie i zamykanie obudowy bez utraty parametrów hermetyczności. Dzięki kompaktowym wymiarom i niewielkiej masie sprawdza się w sieciach dostępowych, przyłączach abonenckich oraz w infrastrukturze światłowodowej wymagającej trwałej i odpornej na warunki zewnętrzne ochrony spawów.

Dane techniczne

• Maksymalna pojemność: 24 spawy (2 kasety po 12 spawów)
• Liczba wejść kablowych: 4 (1 owalne + 3 okrągłe)
• Średnica wejść okrągłych: 16 mm
• Średnica wejścia owalnego: 20 mm
• Klasa szczelności: IP67
• Materiał obudowy: tworzywo odporne na UV, udary i chemikalia
• Temperatura pracy: od -40°C do +60°C
• Wymiary: 300 mm x 185 mm
• Waga: 1,5 kg
