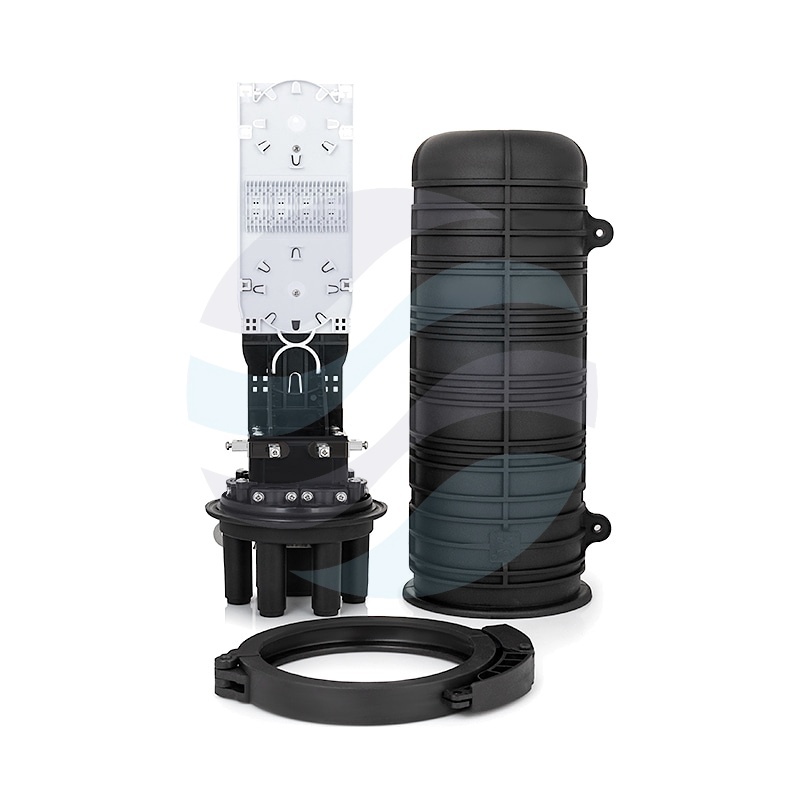

Mufa światłowodowa pionowa hermetyczna, zestaw na 48 spawów (144J), IP68
Mufa światłowodowa pionowa hermetyczna 48 spawów
Mufa światłowodowa w układzie pionowym przeznaczona do ochrony splotów kabli światłowodowych oraz aplikacji rozgałęziających. Obudowa wykonana z tworzywa sztucznego odpornego na promieniowanie UV, substancje chemiczne oraz temperatury od -40°C do +60°C, co umożliwia stosowanie w instalacjach napowietrznych, kanałowych i doziemnych. Stopień ochrony IP68 zapewnia pełną hermetyczność połączeń.
Budowa i uszczelnienie
Mufa wyposażona jest w pełni hermetyczne porty wlotu/wylotu – termozgrzewalne lub mechaniczne. W zestawie znajdują się termozgrzewalne tuby uszczelniające oraz samoprzylepna taśma aluminiowa do ochrony kabla podczas procesu zgrzewania. Dodatkowo dołączono samoprzylepną taśmę ochronną oraz klamrę do odgałęziania kabli BOKT. Wszystkie metalowe elementy wykonano z materiałów odpornych na korozję.
Porty wejściowe: 4 porty okrągłe o średnicy 17 mm oraz 1 port owalny o wymiarach 33×40 mm. Uszczelnienie realizowane jest metodą termozgrzewalną, co gwarantuje klasę szczelności IP68.
Organizacja włókien i wyposażenie

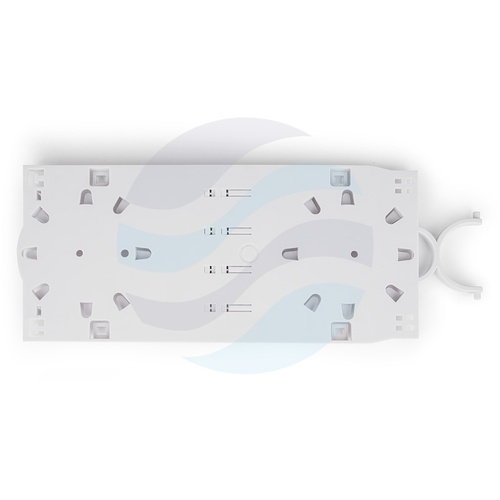

Wnętrze mufy przystosowano do montażu tacek światłowodowych (maksymalnie 6 sztuk). W zestawie znajdują się 2 tacki, pozostałe można dokupić osobno w zależności od potrzeb konfiguracji. Dołączone osłonki spawów o długości 60 mm oraz tuby ochronne do dystrybucji włókien umożliwiają uporządkowane prowadzenie światłowodów. W zestawie znajduje się również wspornik do mocowania mufy na ścianie lub innym obiekcie.
Dane techniczne
- Maksymalna pojemność: 48 spawów (144 włókna)
- Wymiary (średnica × wysokość): 223 mm × 450 mm
- Wysokość całkowita: 505 mm
- Średnica kopuły: 153 mm
- Średnica montażowa: 213 mm
- Waga: 2,30 kg (bez akcesoriów) / 4,2 kg (z pełnym wyposażeniem)
- Liczba tacek w zestawie / maksymalna: 2 / 6 szt.
- Porty okrągłe: 4 × 17 mm
- Port owalny: 1 × 33×40 mm
- Uszczelnienie: termozgrzewalne, IP68
- Zakres temperatur pracy: od -40°C do +60°C
- Materiał obudowy: tworzywo sztuczne odporne na UV i substancje chemiczne
Zawartość zestawu
- Mufa światłowodowa pionowa hermetyczna

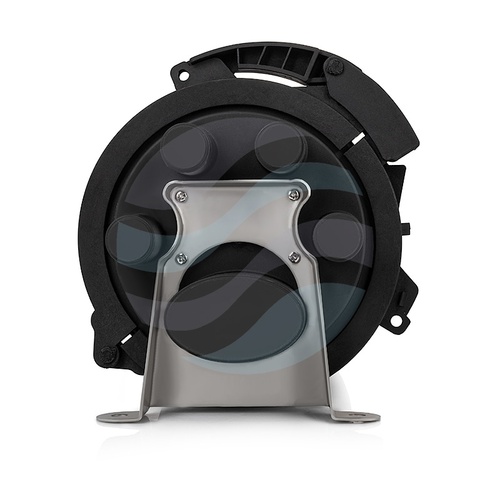

- Wspornik do mocowania na ścianie/obiekcie
- Termozgrzewalne tuby uszczelniające
- Osłonki spawów 60 mm
- Tuby ochronne do dystrybucji włókien
- Taśma aluminiowa samoprzylepna do ochrony kabla
- Samoprzylepna taśma ochronna
- Klamra do odgałęziania kabli BOKT
- 2 tacki światłowodowe
