Panel 1U 19" z szyną DIN TH35
Panel 19" z szyną DIN

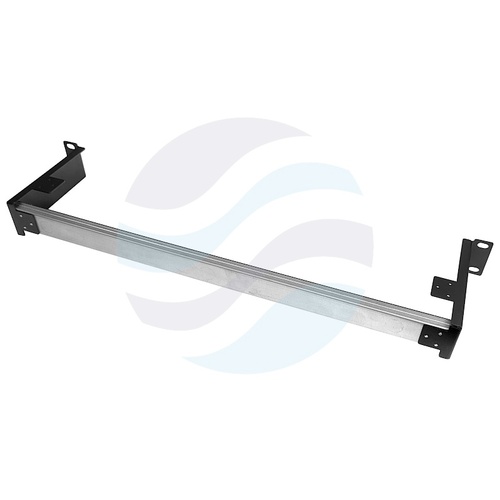

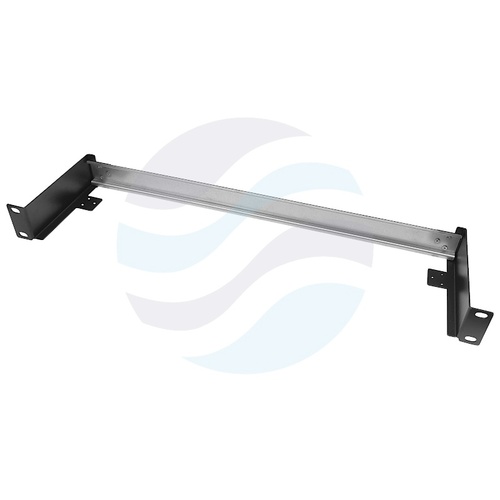

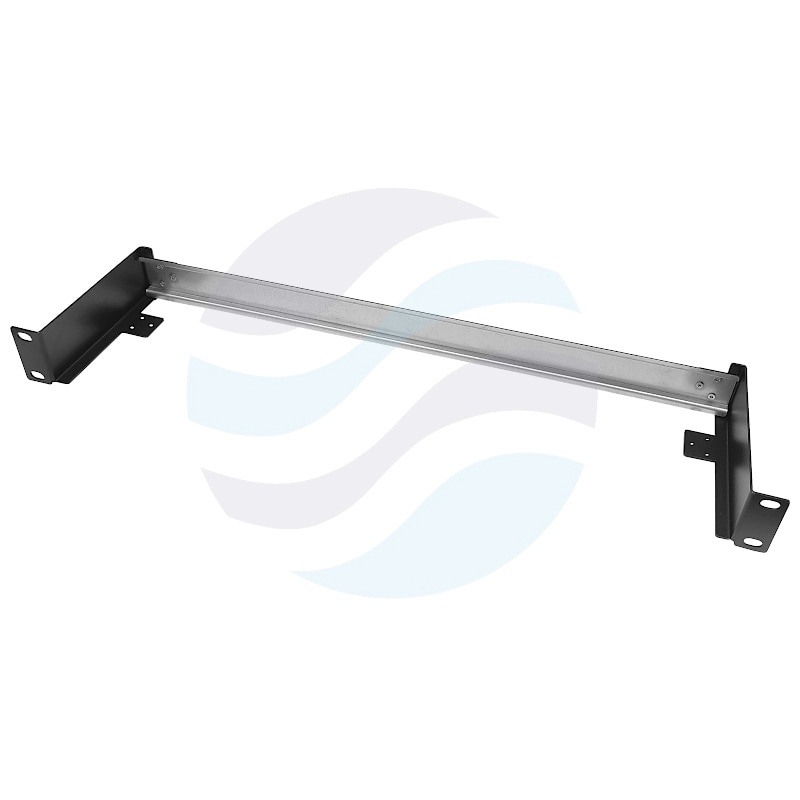

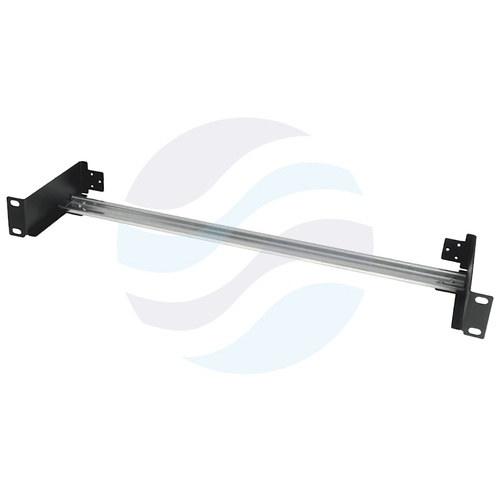

Panel Base Link BL-DR19-1U-BK to konstrukcja łącząca standard szaf rack 19" z możliwością montażu urządzeń wyposażonych w uchwyt DIN. Dzięki wbudowanej szynie DIN TH35 o szerokości 435 mm można w nim instalować przełącznice, adaptery, switche, konwertery oraz inne komponenty sieciowe i automatyki przemysłowej, które normalnie wymagają szyny montażowej. Panel zajmuje tylko 1U wysokości w szafie rack, co pozwala efektywnie wykorzystać dostępne miejsce.

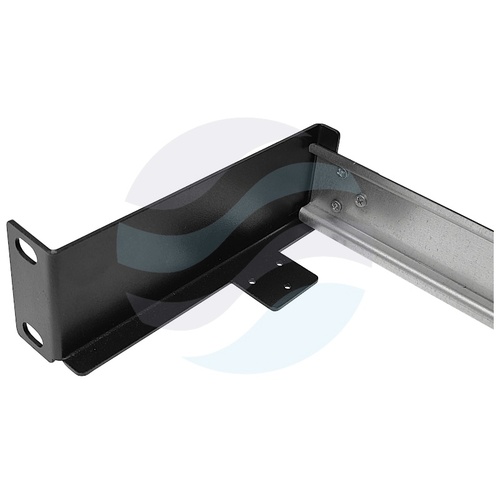

Wykonany z blachy stalowej walcowanej na zimno o grubości 1,2 mm, pokrytej farbą proszkową w kolorze czarnym (RAL9005). Czteropunktowe mocowanie doczołowe zapewnia stabilne osadzenie panelu w szafie rack, a jego wymiary 485×120×44 mm (szerokość × głębokość × wysokość) sprawiają, że pasuje do standardowych profili 19". Panel przeznaczony jest do montażu poziomego.
Parametry techniczne
- Standard (cale): 19''
- Wysokość (U): 1U
- Wymiary: 485×120×44 mm (S×G×W)
- Montaż: poziomy
- Kolor: czarny (RAL9005)
- Długość szyny DIN: TH35, 435 mm
- Mocowanie: czteropunktowe doczołowe
- Wykonanie: blacha stalowa walcowana na zimno, grubość 1,2 mm
Zastosowanie w praktyce
Panel świetnie sprawdza się w serwerowniach i szafach teleinformatycznych, gdzie trzeba zamontować kilka urządzeń z mocowaniem DIN – na przykład przełącznic światłowodowych, konwerterów mediów lub zasilaczy przemysłowych. Eliminuje potrzebę stosowania dodatkowych szyn montażowych wewnątrz szafy, porządkuje instalację i skraca czas okablowania. Może być używany w centrach danych, węzłach sieci LAN/WAN, a także w systemach automatyki budynkowej (BMS), gdzie komponenty DIN są standardem.
Dzięki szynie TH35 o długości 435 mm zmieści się na niej kilka modułów jednocześnie – np. 3–4 przełącznice lub kombinacja switcha i konwertera. Panel montuje się w szafie rack 19" za pomocą czterech śrub, a urządzenia mocuje się na szynie DIN w dowolnej konfiguracji. To proste i powtarzalne rozwiązanie dla integratorów systemów telekomunikacyjnych i elektrycznych.
