Panel dystrybucji napięć Rack 19" 3U, 22xS, dłg. 60mm, czarny
Panel dystrybucji napięć 19" – 22 moduły, RAL 9005

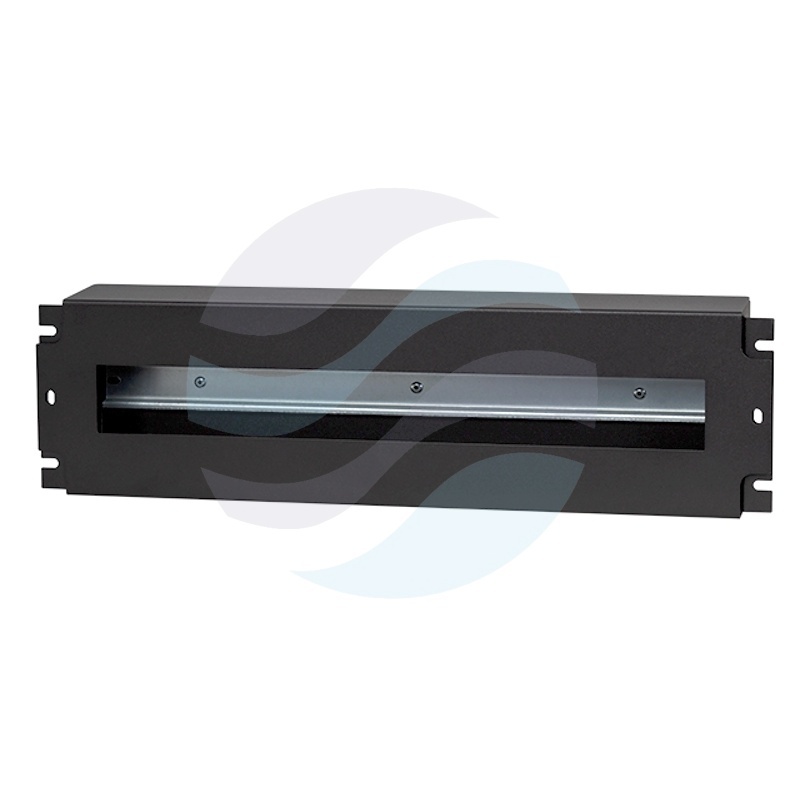

Panel dystrybucji napięć w standardzie 19" (3U) przeznaczony jest do instalacji w szafach rackowych i stojakach teleinformatycznych. Konstrukcja oparta na obudowie z blachy stalowej umożliwia zabudowę aparatury modułowej na szynie TS35, co sprawdza się w systemach rozdziału energii, sterowania i automatyki. Panel oferuje miejsce na 22 moduły o szerokości 17,5 mm, a jego przednia osłona z otworem 400×45 mm zapewnia łatwy dostęp do aparatów oraz czytelny układ połączeń.

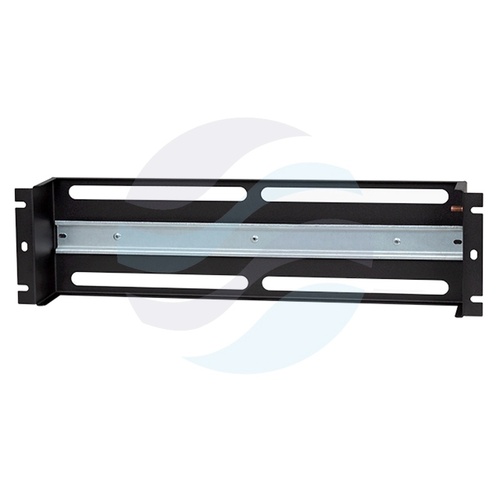

Obudowa malowana proszkowo w kolorze czarnym RAL 9005 charakteryzuje się wysoką odpornością mechaniczną i estetycznym wyglądem dopasowanym do profesjonalnych instalacji. Cztery specjalne otwory w obudowie umożliwiają wyprowadzenie kabli na zewnątrz, co ułatwia prowadzenie wiązek i zachowanie porządku w szafie. Mocowanie panelu odbywa się 6-punktowo do pionowych szyn rackowych, co gwarantuje stabilność nawet przy pełnym obciążeniu modułami.
Budowa i materiały
Panel wykonano z blachy stalowej o podwyższonej sztywności, co zapewnia długotrwałą stabilność wymiarową i odporność na odkształcenia podczas montażu oraz eksploatacji. Powierzchnia malowana proszkowo w kolorze czarnym RAL 9005 jest odporna na zarysowania, korozję i działanie czynników atmosferycznych w suchych pomieszczeniach. Konstrukcja o wysokości 3U (132 mm) i szerokości 483 mm pasuje do standardowych szaf 19-calowych.
Pojemność i uniwersalność

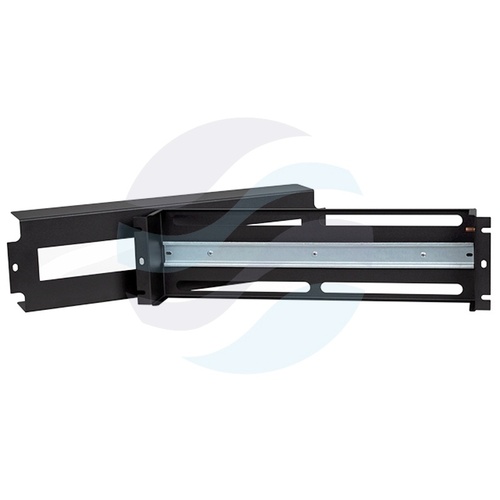

Panel mieści do 22 modułów o szerokości 17,5 mm zamontowanych na szynie TS35. Taka aranżacja pozwala na instalację wyłączników nadprądowych, różnicowoprądowych, styczników, przycisków, lamp sygnalizacyjnych, listw zaciskowych oraz innych elementów aparatury modułowej. Przednia osłona z otworem 400×45 mm umożliwia wyprowadzenie elementów sterowniczych i sygnalizacyjnych bez konieczności demontażu panelu.
Montaż i akcesoria
Panel mocuje się do pionowych profili szafy rackowej za pomocą sześciu śrub M6 wraz z koszyczkami i podkładkami, które znajdują się w zestawie. Rozstaw otworów montażowych jest zgodny ze standardem 19-calowym. Dodatkowe cztery otwory w obudowie przeznaczono do wyprowadzenia kabli na zewnątrz, co ułatwia prowadzenie przewodów i zachowanie czytelności instalacji. Montaż poziomy pozwala na optymalne wykorzystanie przestrzeni w szafie.
Parametry techniczne
- Standard (cale): 19''
- Wysokość (U): 3U
- Wymiary: 483 x 61 x 132 mm (SxGxW)
- Montaż: poziomy
- Kolor: czarny RAL 9005
- Materiał: blacha stalowa
- Pojemność: 22 szt. modułów o szerokości 17,5 mm

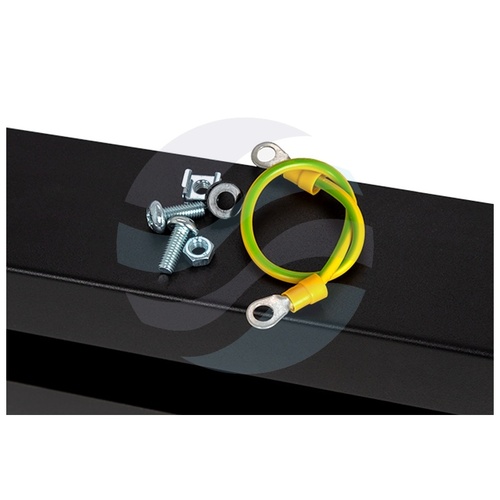

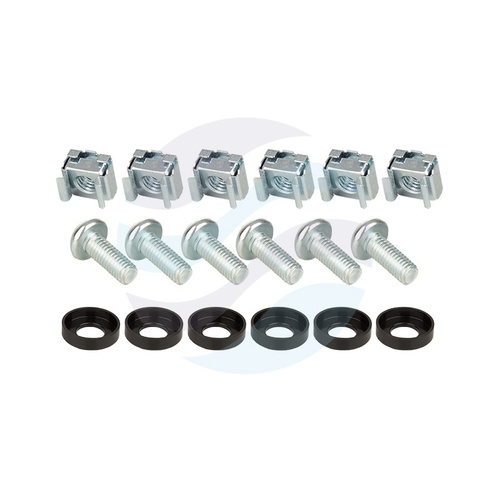

- W zestawie: sześć śrub M6 wraz z koszyczkami i podkładkami
Zastosowanie w praktyce
Panel sprawdza się w rozdzielniach elektrycznych małego i średniego napięcia, w szafach telekomunikacyjnych, serwerowniach oraz w systemach automatyki budynkowej. Można w nim zamontować zabezpieczenia obwodów, sterowniki PLC, moduły przekaźnikowe, zasilacze buforowe oraz interfejsy komunikacyjne. Dzięki pojemności 22 modułów i szynie TS35 panel pozwala na zbudowanie kompaktowego rozdziału energii z wyraźnym podziałem na sekcje.
W praktyce panel bywa wykorzystywany jako centralny punkt dystrybucji napięcia w szafach rackowych – zastępuje tradycyjne listwy zasilające, oferując większą elastyczność konfiguracji oraz łatwiejszy dostęp do poszczególnych obwodów. Zastosowanie czarnego wykończenia RAL 9005 harmonizuje z wyposażeniem większości szaf serwerowych i teleinformatycznych.
