Panel dystrybucji napięć Rack 19" 3U, 22xS, dłg. 60mm, szary
Panel dystrybucji napięć 19"

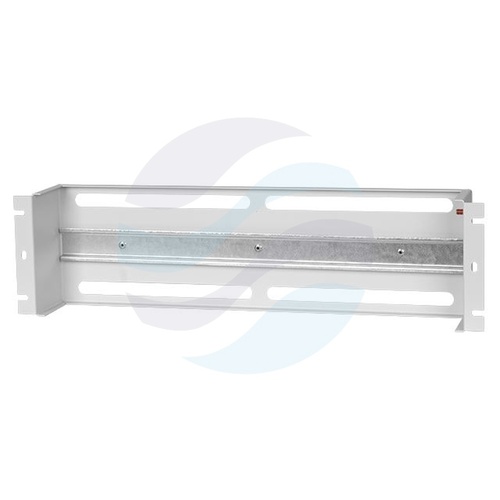

Panel dystrybucji napięć w standardzie 19" o wysokości 3U stanowi uniwersalną obudowę przeznaczoną do zabudowy aparatury modułowej. Konstrukcja oparta na blasze stalowej z wykończeniem proszkowym w kolorze szarym RAL 7035 zapewnia trwałość i estetyczny wygląd w środowisku rackowym. Obudowa wyposażona jest w szynę montażową TS35, co umożliwia szybki montaż standardowych modułów elektrycznych i automatyki.

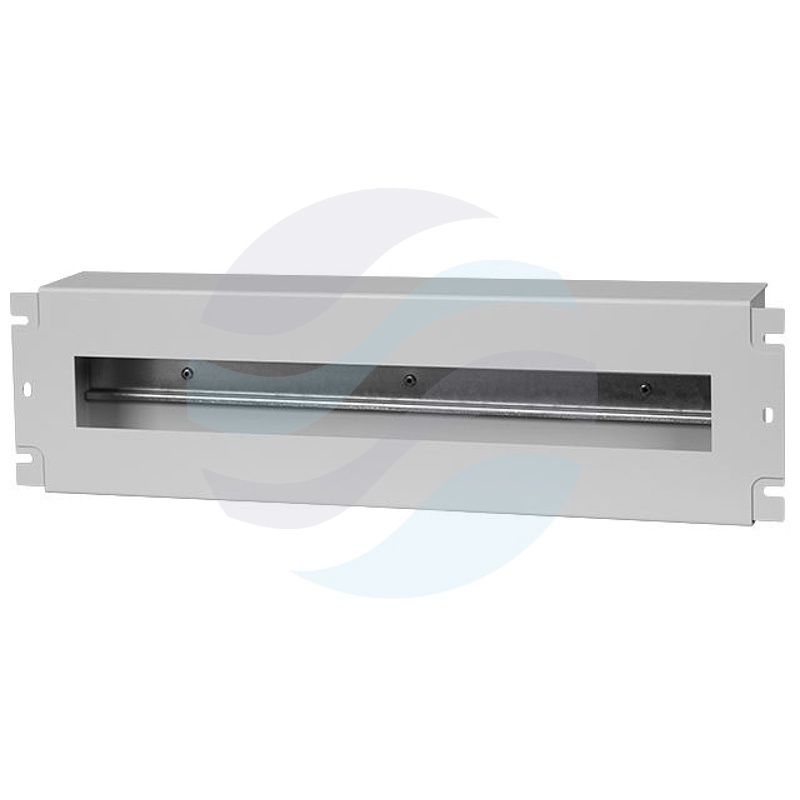

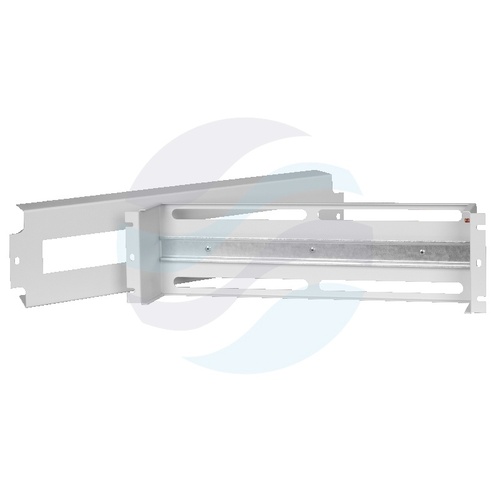

Przednia osłona panelu posiada otwór o wymiarach 400 x 45 mm, który ułatwia dostęp do zamontowanej aparatury oraz poprowadzenie przewodów. Cztery specjalne otwory w obudowie umożliwiają wyprowadzenie kabli na zewnątrz, co zwiększa elastyczność aranżacji wnętrza szafy rackowej. Panel mocowany jest sześcioma punktami do pionowych szyn rackowych, gwarantując stabilne i pewne osadzenie.
Budowa i wykończenie

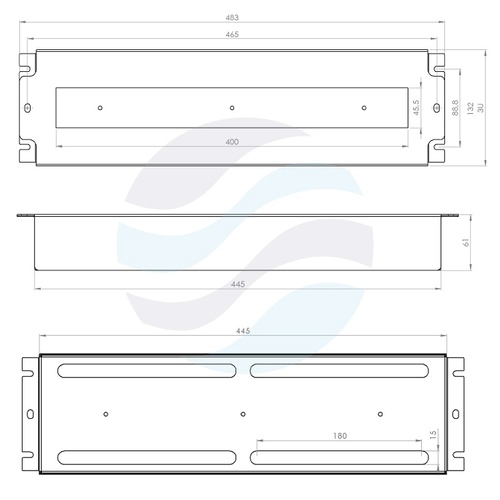

Obudowa wykonana jest z blachy stalowej, co gwarantuje odpowiednią sztywność i odporność mechaniczną. Powierzchnia malowana proszkowo na kolor szary RAL 7035 zapewnia jednolite, matowe wykończenie odporne na zarysowania i korozję. Wymiary panelu to 483 x 61 x 132 mm (szerokość x głębokość x wysokość), co odpowiada standardowej szerokości 19" i wysokości 3U. W zestawie znajduje się sześć śrub M6 wraz z koszyczkami i podkładkami, co umożliwia natychmiastowy montaż w szafie rackowej.
Pojemność i organizacja modułów
Panel pomieści do 22 modułów o szerokości 17,5 mm każdy, co pozwala na zabudowę szerokiej gamy aparatury modułowej – od rozłączników, przez styki pomocnicze, po moduły sterujące. Szyna TS35 zapewnia kompatybilność z większością dostępnych na rynku komponentów. Dodatkowo cztery otwory w obudowie umożliwiają wyprowadzenie kabli na zewnątrz, co ułatwia organizację okablowania i zapobiega jego plątaniu się wewnątrz szafy.
Montaż w szafie rack
Panel przeznaczony jest do montażu poziomego w standardowych szafach 19". Dzięki sześciopunktowemu mocowaniu do pionowych szyn rackowych (za pomocą dołączonych śrub M6 z koszyczkami i podkładkami) uzyskuje się stabilne i bezpieczne osadzenie nawet przy pełnym obciążeniu modułami. Otwór w osłonie przedniej o wymiarach 400 x 45 mm ułatwia dostęp do zamontowanej aparatury podczas prac serwisowych i konfiguracyjnych.
Parametry techniczne
- Standard (cale): 19''
- Wysokość (U): 3U
- Wymiary: 483 x 61 x 132 mm (SxGxW)
- Montaż: poziomy
- Kolor: szary, RAL 7035
- Materiał: blacha stalowa
- Pojemność: 22 szt. modułów o szerokości 17,5 mm
- Szyna montażowa: TS35
- Otwór w osłonie przedniej: 400 x 45 mm
- Liczba otworów do wyprowadzenia kabli: 4
- Mocowanie: 6-punktowe do pionowych szyn rackowych
- Wykończenie: malowanie proszkowe
- W zestawie: sześć śrub M6 wraz z koszyczkami i podkładkami
Zastosowanie w praktyce
Panel dystrybucji napięć 19" 3U sprawdza się w rozdzielniach elektrycznych, szafach automatyki przemysłowej oraz w serwerowniach, gdzie wymagane jest uporządkowane rozmieszczenie modułowej aparatury łączeniowej i zabezpieczającej. Dzięki pojemności 22 modułów i szynie TS35 można w nim zamontować rozłączniki bezpiecznikowe, styki pomocnicze, przekładniki prądowe oraz moduły zasilające. Cztery otwory do wyprowadzenia kabli ułatwiają prowadzenie przewodów siłowych i sygnałowych, a sześciopunktowe mocowanie zapewnia stabilność nawet w warunkach wibracji. Jest to praktyczne rozwiązanie w każdym projekcie wymagającym kompaktowej i powtarzalnej zabudowy aparatury w standardzie 19".
