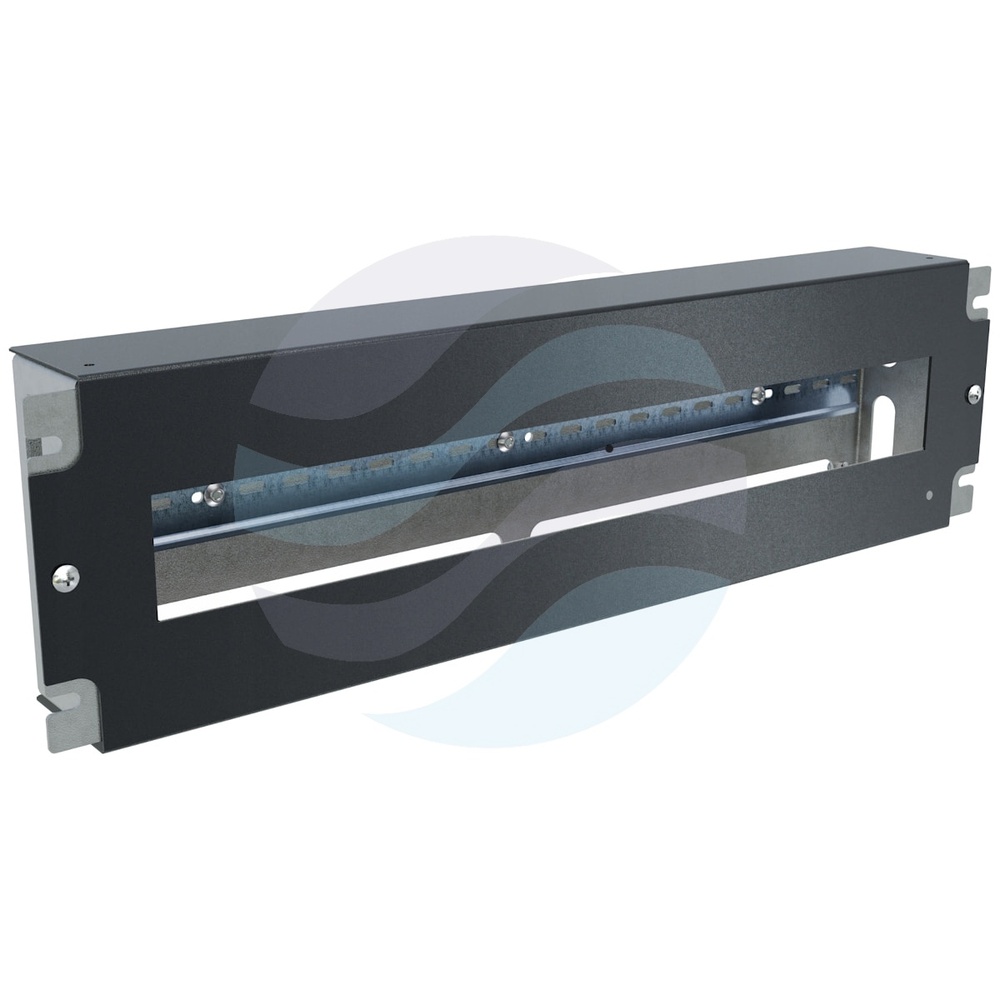

Panel dystrybucji napięć Rack 19" 3U, 22xS, zamykany, dłg. 60mm, czarny
Panel dystrybucji napięć 19"
Panel dystrybucji napięć w standardzie 19" przeznaczony do montażu w szafach RACK, ramach i stojakach teleinformatycznych. Obudowa wykonana z blachy stalowej zimnowalcowanej, malowanej proszkowo w kolorze czarnym RAL 9005, zapewnia mechaniczną wytrzymałość oraz odporność na uszkodzenia powierzchni. Stopień ochrony IP20 potwierdza przydatność do pracy w suchych pomieszczeniach wewnętrznych, gdzie nie występuje zapylenie ani wilgoć.
Panel mieści do 22 modułów typu S o szerokości 17,5 mm, co pozwala na elastyczne rozmieszczenie bezpieczników, styczników, listw zaciskowych i innych elementów rozdziału energii. Montaż odbywa się czołowo do belek RACKowych – konstrukcja wyposażona w demontowalną maskownicę ułatwia dostęp do wnętrza podczas okablowania i późniejszej serwizacji.
Budowa i materiał
Podstawę panelu stanowi blacha stalowa zimnowalcowana o grubości gwarantującej sztywność mechaniczną przy zachowaniu niewielkiej masy. Powłoka malowana proszkowo w kolorze RAL 9005 (głęboka czerń) zapewnia jednolite, matowe wykończenie odporne na zarysowania i korozję. Klasa ochrony IP20 oznacza, że panel jest zabezpieczony przed wnikaniem ciał stałych o średnicy powyżej 12 mm – rozwiązanie typowe dla wnętrz szaf RACK w serwerowniach, centralach telekomunikacyjnych i rozdzielniach niskiego napięcia.
Pojemność i montaż
Panel o wysokości 3U (133 mm) i głębokości 60 mm oferuje przestrzeń montażową dla maksymalnie 22 modułów typu S o szerokości 17,5 mm. Szerokość czoła wynosi 19" (ok. 482 mm), a wewnętrzna szerokość użytkowa to około 400 mm, co pozwala na wygodne prowadzenie przewodów i instalację aparatury modułowej. Mocowanie realizuje się poziomo, bezpośrednio do belek RACKowych za pomocą czterech śrub – konstrukcja nie wymaga dodatkowych wsporników ani szyn nośnych.
Zastosowanie
Panel dystrybucji napięć znajduje zastosowanie we wszelkiego rodzaju szafach RACK 19", a także w otwartych ramach i stojakach wykonanych w standardzie 19". Sprawdza się w instalacjach, gdzie wymagane jest scentralizowane rozdzielenie zasilania dla wielu urządzeń sieciowych, serwerowych, telekomunikacyjnych lub automatyki przemysłowej. Demontowalna maskownica umożliwia szybki dostęp do modułów bez naruszania organizacji okablowania.
Parametry techniczne
- Standard (cale): 19''
- Wysokość (U): 3U
- Montaż: poziomy
- Kolor: czarny RAL 9005 (malowany proszkowo)
- Materiał: Blacha stalowa zimnowalcowana
- Ochrona: IP20 (do zastosowań wewnętrznych)
- Pojemność: Pomieści do 22 modułów typu S o szerokości 17,5 mm
- Zastosowanie: Szafy RACK 19", wszelkiego rodzaju ramy i stojaki w standardzie 19"
- Mocowanie: Czołowe do belek RACKowych
- Wysokość: 133 mm (3U)
- Szerokość: Szerokość zewnętrzna 19" (ok. 482 mm), szerokość wewnętrzna użytkowa: ok. 400 mm
- Głębokość: 60 mm
Zastosowanie w praktyce
W serwerowni panel montowany w szafie 19" pozwala na uporządkowanie doprowadzenia zasilania do kilkunastu urządzeń aktywnych – każdy moduł S może być dedykowany osobnemu obwodowi, co ułatwia diagnostykę i odłączanie poszczególnych sekcji bez przerywania pracy pozostałych.
W centrali telekomunikacyjnej konstrukcja sprawdza się jako główny punkt rozdziału napięcia dla szafek rozdzielczych i paneli krosowych. Niska głębokość (60 mm) pozwala na instalację nawet w płytkich rackach ściennych, a czołowe mocowanie skraca czas montażu i demontażu podczas modernizacji infrastruktury.
W przemyśle – w rozdzielniach zakładowych – stalowa obudowa i powłoka proszkowa RAL 9005 zapewniają odporność na wibracje oraz zabrudzenia olejowe, a pojemność 22 modułów umożliwia skupienie zabezpieczeń kilku linii produkcyjnych w jednym panelu.
