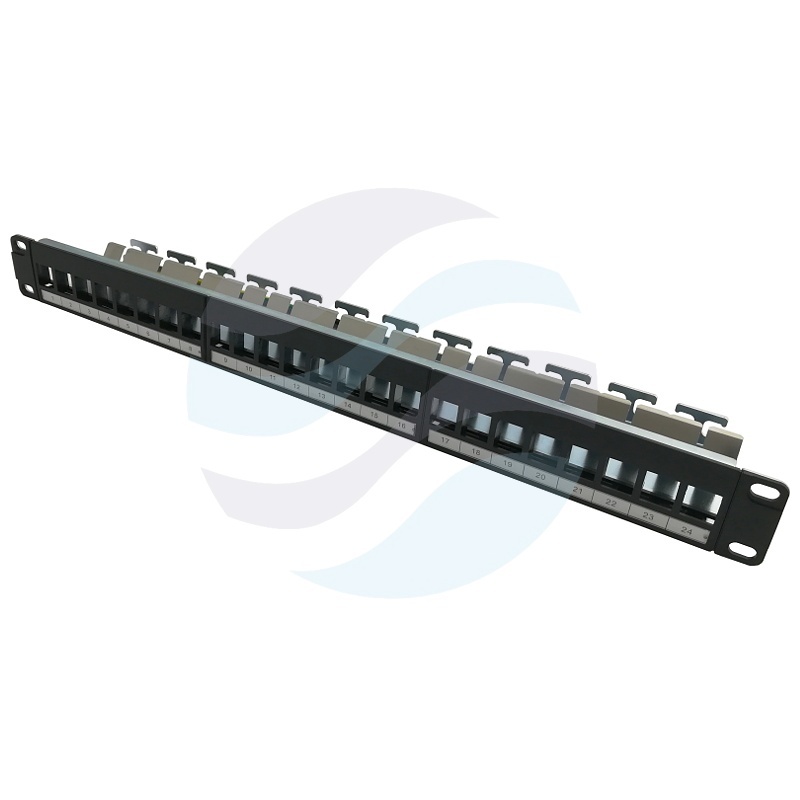

Panel pusty 19" na 24x keystone RJ-45, z tacką, czarny
Patch panel 19" pod keystone STP, niewyposażony
Uniwersalny panel krosowy 19" o wysokości 1U, przeznaczony do montażu w szafach rack 19". Konstrukcja oparta na 24 gniazdach dla modułów keystone umożliwia elastyczne konfigurowanie okablowania strukturalnego – od kat.5e do kat.6, w tym wersji ekranowanych (STP) i nieekranowanych. Panel dostarczany jest niewyposażony, co pozwala na samodzielny dobór modułów RJ45 (keystone) odpowiednich dla wymaganej kategorii i ekranowania.
Konstrukcja i wykonanie
Panel wykonano z blachy stalowej o grubości zapewniającej sztywność w standardowym montażu 19". Powierzchnia pokryta jest farbą proszkową w kolorze czarnym, odporną na zarysowania i korozję. Każde z 24 gniazd keystone wyposażono w indywidualne wyprowadzenie ekranu – metalowa obudowa panelu oraz styki uziemiające umożliwiają skuteczne ekranowanie całego toru transmisyjnego po zastosowaniu ekranowanych modułów keystone i okablowania STP.
Przednia ramka panelu posiada czytelne pole do opisania portów (opcjonalne wkładki lub naklejki). Tylna część panelu wyposażona jest w zaczepy do organizacji wiązek kabli oraz listwę do mocowania opasek, co ułatwia prowadzenie przewodów i zachowanie porządku w szafie rack.
Montaż i kompatybilność
Panel przeznaczony jest do montażu w szafie rack 19" – mocowanie za pomocą czterech śrub w standardowych otworach (odstęp pionowy 1U). Gniazda keystone (standard 19,2 mm x 14,9 mm) pasują do modułów RJ45 kat.5e i kat.6, zarówno nieekranowanych (UTP), jak i ekranowanych (STP/FTP). Dzięki uniwersalnemu wycięciu panel akceptuje moduły keystone różnych producentów, pod warunkiem zachowania wymiarów zgodnych z normą.
Wyprowadzenie ekranu realizowane jest poprzez metalową obudowę panelu oraz przewód uziemiający (dołączony w zestawie) z końcówką oczkową, który należy podłączyć do szyny uziemiającej szafy rack. Zaleca się stosowanie modułów keystone z metalową obudową dla zachowania ciągłości ekranowania.
Specyfikacja techniczna
- Standard montażu: 19" (1U)
- Liczba gniazd: 24 (keystone)
- Typ portów: Niewyposażony (bez modułów)
- Ekranowanie: STP (wyprowadzenie ekranu, metalowa obudowa)
- Kolor: Czarny (malowanie proszkowe)
- Kompatybilne moduły: Keystone kat.5e, kat.6 (UTP/STP)
- Materiał: Blacha stalowa, wykończenie proszkowe
- Wyprowadzenie ekranu: Tak (przewód uziemiający w zestawie)
Panel przeznaczony do okablowania strukturalnego w szafach dystrybucyjnych i serwerowniach. Niewyposażona wersja pozwala na indywidualne skonfigurowanie portów pod kątem kategorii transmisyjnej oraz ekranowania, co czyni go uniwersalnym elementem infrastruktury sieciowej.
