Patch panel STP 12-port RJ-45, kat.5e, desktop z półką, szary
Patch panel STP desktop

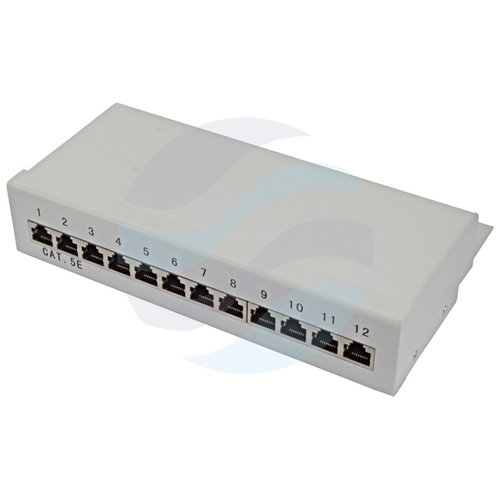

Ekranowany patch panel w formacie desktop z 12 portami RJ45 kategorii 5e (klasa D) przeznaczony do instalacji strukturalnych w środowiskach o podwyższonym ryzyku zakłóceń elektromagnetycznych. Obudowa z blachy stalowej walcowanej na zimno, malowana proszkowo, kolor szary. Zintegrowana półka kablowa umożliwia organizację wiązek oraz odciążenie połączeń za pomocą opasek samozaciskowych.
Konstrukcja i ekranowanie

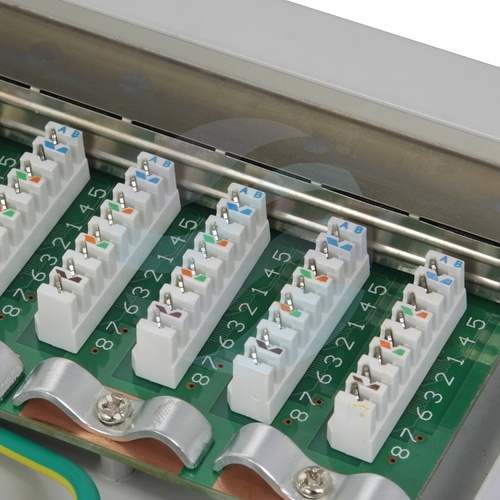

Patch panel wykonano w technologii STP (ekranowany) z obudową desktop o wymiarach 22×13×5 cm. Zastosowano złącza krawędziowe IDC110 z kolorowym kodowaniem ułatwiającym okablowanie według standardów EIA/TIA 568A oraz EIA/TIA 568B. Każdy port posiada indywidualną numerację, a dostęp do złącz IDC od tyłu obudowy upraszcza konserwację i rekonfigurację okablowania.
Styki wykonano z fosforobrązu platerowanego złotem, co zapewnia niską oporność styków (20 mΩ) i odporność na korozję. Trwałość złącz krawędziowych przekracza 200 cykli, a złączy RJ45 – 650 cykli. Parametry transmisyjne są zgodne z wymaganiami EN50173 dla klasy D (kat.5e) przy częstotliwości pracy do 100 MHz, co pozwala na transmisję Gigabit Ethernet.
Parametry techniczne
- Liczba portów: 12 × RJ45
- Kategoria / klasa: 5e / klasa D
- Pasmo pracy: 100 MHz
- Ekranowanie: STP (ekranowany)
- Złącze krawędziowe: IDC110
- Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
- Trwałość złącz IDC: >200 cykli
- Trwałość złącz RJ45: >650 cykli
- Materiał styków: fosforobrąz, platerowanie złotem
- Oporność styków: 20 mΩ
- Rezystancja izolacji: 500 MΩ
- Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
- Maks. prąd / napięcie: 1,5 A / 150 V
- Wymiary (szer. × gł. × wys.): 22 × 13 × 5 cm
- Kolor: szary
Montaż i organizacja okablowania

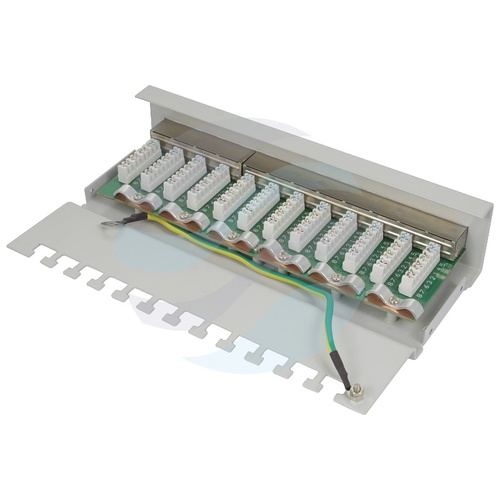

Zintegrowana półka kablowa umożliwia prowadzenie i mocowanie wiązek kablowych za pomocą opasek samozaciskowych, redukując naprężenia na złączach. Tylny panel z gniazdami IDC zapewnia szybki dostęp do poszczególnych par przewodów. Dzięki kodowaniu kolorystycznemu oraz oznaczeniom T568A/T568B instalacja okablowania jest jednoznaczna i powtarzalna.

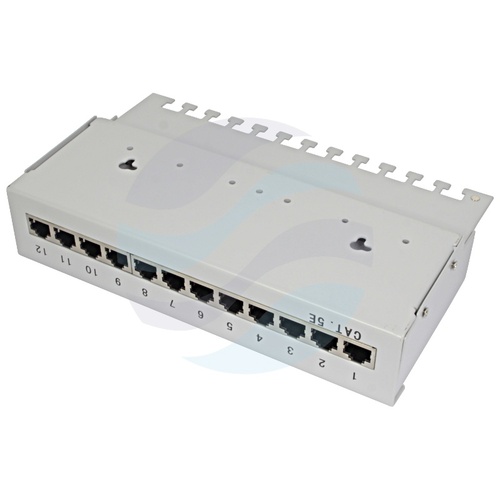

Obudowa desktop pozwala na ustawienie panelu na biurku, w szafie rack lub na półce technicznej – brak konieczności montażu w szafie 19″. Konstrukcja z blachy stalowej zapewnia mechaniczną sztywność i trwałość w warunkach eksploatacyjnych.
