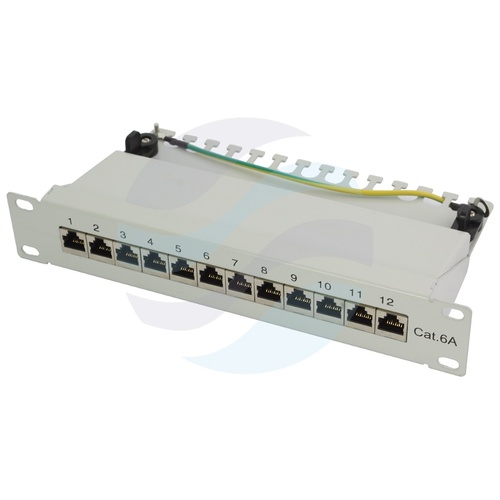

Patch panel STP 12-port RJ-45 KRONE, kat.6A, rack 10" 1U z podstawką, szary
Patch panel 12 portów STP kat. 10"
Ekranowany patch panel 12-portowy kategorii 6a (klasa Ea) przeznaczony do montażu w szafach rack 10". Umożliwia terminację i organizację ekranowanych kabli skrętkowych w okablowaniu strukturalnym, zapewniając transmisję 10 Gigabit Ethernet przy częstotliwości pracy do 500 MHz. Konstrukcja oparta na blasze stalowej malowanej proszkowo, zintegrowana półka kablowa oraz złącza LSA typu Krone ułatwiają szybką instalację i późniejsze zarządzanie okablowaniem.
Konstrukcja i materiały
Obudowa wykonana z wysokiej jakości blachy stalowej walcowanej na zimno, malowanej proszkowo w kolorze szarym. Zintegrowana półka kablowa umożliwia wygodne mocowanie wiązek kabli za pomocą opasek samozaciskowych. Styki złączy RJ-45 wykonano z fosforobrązu z platerowaniem złotem, co gwarantuje niską rezystancję styków (20 mΩ) i odporność na korozję. Złącza krawędziowe LSA (kompatybilne z narzędziami typu Krone) charakteryzują się trwałością powyżej 200 cykli, natomiast gniazda RJ-45 wytrzymują ponad 650 cykli łączenia.

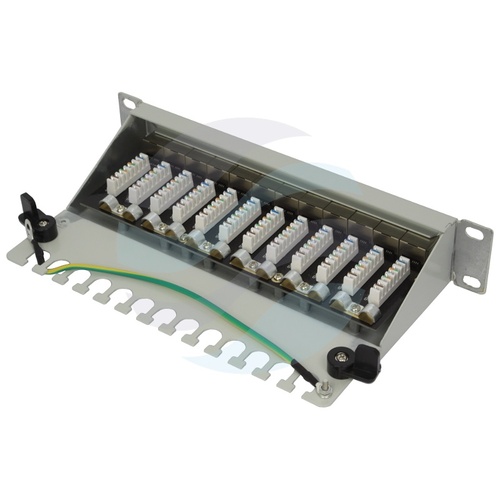

Każdy port posiada indywidualną numerację, a kolorowe kodowanie na złączach szczelinowych ułatwia okablowanie zgodne ze standardami T568A i T568B. Tylna ścianka panela zapewnia łatwy dostęp do złącz LSA, co upraszcza konserwację i rekonfigurację połączeń.
Instalacja i kompatybilność
Patch panel przeznaczony do montażu w szafach rack 10" (1U). Pozwala na zakańczanie ekranowanych kabli skrętkowych kategorii 6a/klasy Ea. Złącza LSA umożliwiają szybkie i pewne łączenie żył bez konieczności lutowania. Schemat połączeń EIA/TIA 568A i 568B jest wyraźnie oznaczony na panelu.
Parametry transmisyjne zgodne z wytycznymi EN50173 dla klasy Ea (kat. 6a) oraz pasmem 500 MHz, co pozwala na transmisję 10 Gigabit Ethernet. Ekranowanie (STP) zapewnia ochronę przed zakłóceniami elektromagnetycznymi w wymagających środowiskach przemysłowych i data center.
Dane techniczne
- Standard szerokości: 10" (montaż w szafach rack 10")
- Liczba portów: 12 x RJ-45 (ekranowane)
- Kategoria / klasa: 6a / klasa Ea
- Pasmo pracy: 500 MHz
- Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
- Złącze krawędziowe: LSA (Krone)
- Trwałość złącz krawędziowych: >200 cykli
- Trwałość złącz RJ-45: >650 cykli
- Materiał kontaktu: fosforobrąz, platerowanie złotem
- Maks. prąd: 1,5 A
- Maks. napięcie: 150 V
- Oporność styków: 20 mΩ
- Rezystancja izolacji: 500 MΩ
- Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
- Kolor: szary
- Wymiar (wysokość): 1U
Produkt przeznaczony do okablowania strukturalnego w sieciach 10GbE. Zgodny z wymaganiami EN50173 dla klasy Ea.
