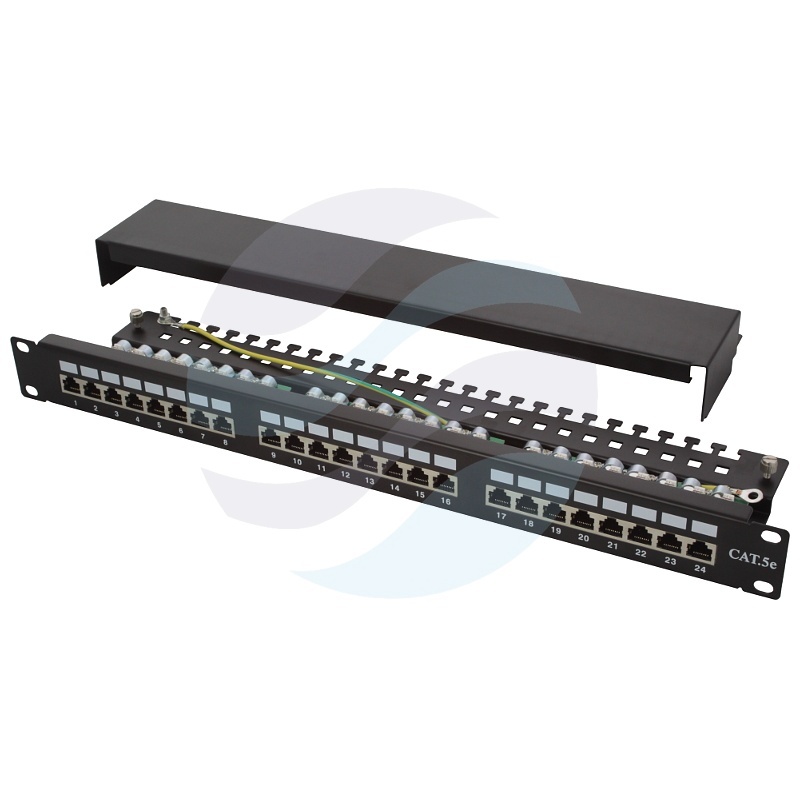

Patch panel STP 24-port RJ-45, kat.5e, rack 19" 1U z półką
Patch panel STP 19" tacka
Ekranowany patch panel 19" o wysokości 1U wyposażony w 24 porty RJ-45 kategorii 5e (klasa D). Przeznaczony do montażu w szafach rack 19", zapewnia transmisję w paśmie do 100 MHz, co umożliwia pracę w sieciach Gigabit Ethernet. Zintegrowana półka kablowa ułatwia prowadzenie i odciążenie wiązek kablowych, a ekranowanie chroni przed zakłóceniami elektromagnetycznymi w instalacjach teleinformatycznych.
Budowa i organizacja okablowania
Patch panel wykonano z blachy stalowej walcowanej na zimno, malowanej proszkowo w kolorze czarnym. Tylna część panelu wyposażona jest w złącza krawędziowe IDC110 z kolorowym kodowaniem ułatwiającym instalację według standardów EIA/TIA 568A oraz EIA/TIA 568B. Każdy z 24 portów posiada indywidualną numerację oraz pole opisowe do oznaczania punktów krosowych. Zintegrowana półka kablowa umożliwia mocowanie kabli za pomocą opasek samozaciskowych, redukując naprężenia w wiązkach.
Dostęp do złącz IDC od tyłu panelu zapewnia wygodną konserwację i rekonfigurację połączeń bez demontażu całego panelu. Trwałość złącz krawędziowych przekracza 200 cykli, a gniazd RJ-45 – 650 cykli.
Parametry transmisyjne i elektryczne
Panel spełnia wymagania normy EN50173 dla klasy D (kat.5E) i pracuje w paśmie do 100 MHz. Styki wykonano z fosforobrązu platerowanego złotem, co gwarantuje niską oporność styków na poziomie 20 mΩ oraz rezystancję izolacji 500 MΩ. Maksymalny prąd przewodzenia wynosi 1,5 A przy napięciu do 150 V. Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz przez 1 minutę.
- Standard montażu: 19" (1U)
- Liczba portów: 24 x RJ-45
- Kategoria / klasa: 5e / klasa D
- Pasmo pracy: 100 MHz
- Ekranowanie: STP (ekranowany)
- Złącze krawędziowe: IDC110
- Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
- Trwałość złącz IDC: >200 cykli
- Trwałość złącz RJ-45: >650 cykli
- Materiał styków: fosforobrąz, platerowanie złotem
- Maks. prąd: 1,5 A
- Maks. napięcie: 150 V
- Oporność styków: 20 mΩ
- Rezystancja izolacji: 500 MΩ
- Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
- Kolor: czarny
- Wyposażenie dodatkowe: półka kablowa (tacka)
Przeznaczenie i kompatybilność
Panel dedykowany do okablowania strukturalnego w szafach rack 19". Sprawdza się w środowiskach wymagających ekranowania – ogranicza wpływ zakłóceń elektromagnetycznych na transmisję danych. Kompatybilny z modułami i wtykami kategorii 5e oraz niższych, zapewnia pełną transmisję Gigabit Ethernet w standardzie 1000BASE-T.
