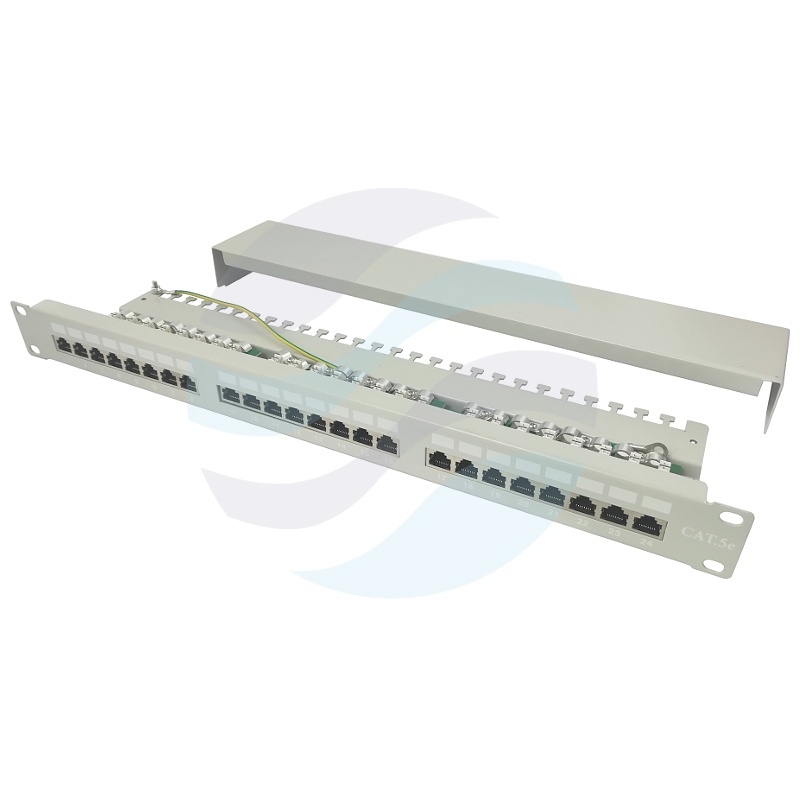

Patch panel STP 24-port RJ-45, kat.5e, rack 19" 1U z tacką, szary
Patch panel STP 19" tacka, szary
Ekranowany patch panel 19" o wysokości 1U wyposażony w 24 porty RJ-45 kategorii 5e (klasa D). Przeznaczony do instalacji teleinformatycznych w szafach rack 19", szczególnie w środowiskach narażonych na zakłócenia elektromagnetyczne. Zintegrowana półka kablowa umożliwia organizację wiązek przewodów oraz redukcję naprężeń za pomocą opasek samozaciskowych.
Budowa i przeznaczenie
Obudowa wykonana z blachy stalowej walcowanej na zimno, malowanej proszkowo w kolorze szarym. Panel posiada 24 ekranowane gniazda RJ-45 z oznaczeniem numeracji portów oraz pole opisowe przy każdym porcie do identyfikacji połączeń. Złącza szczelinowe typu IDC110 z kolorowym kodowaniem ułatwiają instalację zgodną ze standardami EIA/TIA 568A oraz EIA/TIA 568B. Tylna część panelu zapewnia swobodny dostęp do złącz IDC, co upraszcza konserwację i rekonfigurację okablowania.
Parametry transmisyjne i mechaniczne
Panel pracuje w paśmie do 100 MHz i spełnia wymagania klasy D (kat.5e) według normy EN50173, co pozwala na transmisję Gigabit Ethernet. Styki gniazd RJ-45 wykonano z fosforobrązu platerowanego złotem, gwarantując trwałość powyżej 650 cykli łączenia. Złącza krawędziowe IDC wytrzymują ponad 200 cykli zaciskania. Rezystancja styków wynosi 20 mΩ, rezystancja izolacji 500 MΩ, a wytrzymałość dielektryczna sięga 1000 V AC RMS (60 Hz / 1 min). Maksymalny prąd obciążenia to 1,5 A przy napięciu do 150 V.
Specyfikacja techniczna
- Standard montażu: 19" (1U)
- Liczba portów: 24
- Typ złączy: RJ-45 (ekranowane)
- Kategoria / klasa: 5e / klasa D
- Pasmo pracy: 100 MHz
- Ekranowanie: tak (STP)
- Złącze krawędziowe: IDC110
- Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
- Trwałość złącz IDC: >200 cykli
- Trwałość złącz RJ-45: >650 cykli
- Materiał styków: fosforobrąz, platerowanie złotem
- Maks. prąd: 1,5 A
- Maks. napięcie: 150 V
- Oporność styków: 20 mΩ
- Rezystancja izolacji: 500 MΩ
- Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
- Kolor: szary (RAL 7035)
- Wyposażenie dodatkowe: półka kablowa (tacka)
Organizacja okablowania
Zintegrowana tacka (półka kablowa) umożliwia prowadzenie i mocowanie wiązek kablowych za pomocą opasek samozaciskowych, odciążając złącza i poprawiając estetykę instalacji w szafie rack. Każdy port posiada indywidualne pole opisowe, co ułatwia późniejszą identyfikację i zarządzanie siecią.
- Montaż w szafach 19" – wysokość 1U
- Numeracja portów ułatwiająca dokumentację
- Prosty dostęp do złącz IDC od tyłu panelu
