Patch panel STP 24-port RJ-45, kat.6, rack 19" 1U z podstawką, czarny
Patch panel STP 19" z podstawką
Ekranowany patch panel 19" o wysokości 1U, wyposażony w 24 porty RJ-45 kategorii 6 (klasa E), przeznaczony do pracy w instalacjach teleinformatycznych narażonych na zakłócenia elektromagnetyczne. Zintegrowana półka kablowa umożliwia organizację i mocowanie wiązek kablowych za pomocą opasek samozaciskowych, redukując obciążenia mechaniczne na złączach.
Konstrukcja i materiały
Obudowa wykonana z blachy stalowej walcowanej na zimno, malowanej proszkowo w kolorze czarnym. Złącza krawędziowe typu IDC110 zapewniają trwałość powyżej 200 cykli, natomiast gniazda RJ-45 wytrzymują ponad 650 cykli łączenia. Styki wykonane z fosforobrązu platerowanego złotem gwarantują niską oporność styków na poziomie 20 mΩ oraz rezystancję izolacji 500 MΩ. Wytrzymałość dielektryczna wynosi 1000 V AC RMS przy 60 Hz przez 1 minutę.

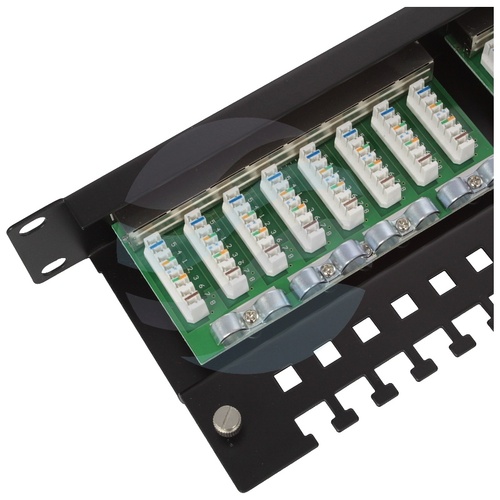

Każdy port posiada własną numerację, a pole opisowe ułatwia oznaczanie punktów krosowych. Złącza szczelinowe IDC wyposażono w kolorowe kodowanie zgodne ze standardami T568A i T568B, co upraszcza instalację okablowania.
Montaż i organizacja okablowania
Panel przeznaczony do montażu w szafach rack 19". Zintegrowana półka kablowa pozwala na prowadzenie i mocowanie kabli za pomocą opasek samozaciskowych, odciążając wiązki kablowe. Prosty dostęp do złącz IDC z tyłu obudowy ułatwia konserwację oraz rekonfigurację połączeń.
Dane techniczne
- Standard montażu: 19" (1U)
- Liczba portów: 24 x RJ-45
- Kategoria / klasa: 6 / klasa E
- Pasmo pracy: 250 MHz
- Ekranowanie: Tak (STP)
- Złącze krawędziowe: IDC110
- Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
- Trwałość złącz IDC: >200 cykli
- Trwałość złącz RJ-45: >650 cykli
- Materiał kontaktu: fosforobrąz, platerowanie złotem
- Maks. prąd: 1,5 A
- Maks. napięcie: 150 V
- Oporność styków: 20 mΩ
- Rezystancja izolacji: 500 MΩ
- Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
- Kolor: czarny
