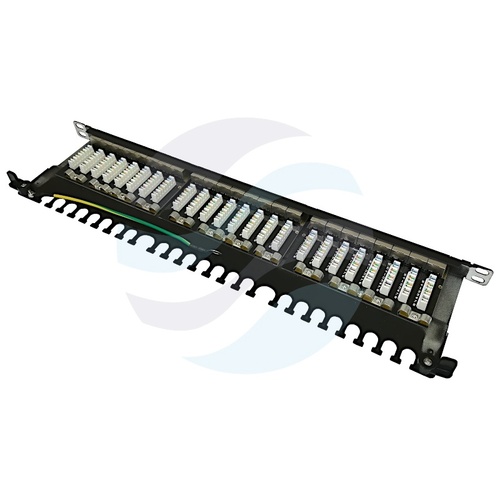

Patch panel 24 porty STP kat. 19"

Patch panel 24‑portowy w standardzie 19" o wysokości 0,5U przeznaczony do zakańczania i organizowania ekranowanych kabli typu skrętka w instalacjach okablowania strukturalnego. Konstrukcja w kategorii 6A (klasa EA) zapewnia pasmo pracy do 500 MHz, co umożliwia transmisję 10 Gigabit Ethernet zgodnie z wytycznymi EN50173. Obudowa wykonana z blachy stalowej walcowanej na zimno, malowanej proszkowo w kolorze czarnym (RAL 9004). Zintegrowana półka kablowa ułatwia mocowanie i prowadzenie wiązek kabli za pomocą opasek samozaciskowych.

Budowa i parametry transmisyjne

Każdy z 24 portów RJ‑45 wyposażono w styki z fosforobrązu platerowane złotem, gwarantujące trwałość powyżej 650 cykli łączenia. Złącza krawędziowe typu LSA (Krone) umożliwiają szybkie zarabianie przewodów metodą IDC – ich trwałość przekracza 200 cykli. Rezystancja styków wynosi 20 mΩ, rezystancja izolacji 500 MΩ, a wytrzymałość dielektryczna sięga 1000 V AC RMS przy 60 Hz przez 1 minutę. Maksymalny prąd obciążenia to 1,5 A, maksymalne napięcie 150 V.

Instalacja i kompatybilność

Złącza szczelinowe posiadają kolorowe kodowanie ułatwiające prawidłowe okablowanie według standardów EIA/TIA 568A oraz EIA/TIA 568B. Każdy port jest indywidualnie numerowany, co upraszcza identyfikację torów transmisyjnych. Prosty dostęp do złącz z tyłu panela umożliwia szybką konserwację i rekonfigurację połączeń. Wysokość 0,5U sprawdza się w instalacjach o wysokiej gęstości upakowania portów w szafach rack 19".

Dane techniczne

• Liczba portów: 24
• Typ portów: RJ‑45
• Kategoria / klasa: 6A / klasa EA
• Pasmo pracy: 500 MHz
• Ekranowanie: tak (STP)
• Typ zarabiania: IDC / LSA (Krone)
• Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
• Trwałość złącz krawędziowych: >200 cykli
• Trwałość złącz RJ‑45: >650 cykli
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Maks. prąd: 1,5 A
• Maks. napięcie: 150 V
• Oporność styków: 20 mΩ
• Rezystancja izolacji: 500 MΩ
• Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
• Wysokość robocza: 0,5U
• Rozmiar: 19"
• Wymiary (szer. × gł. × wys.): 445 × 102 × 22,5 mm
• Materiał obudowy: blacha stalowa (ABS, metal)
• Kolor: czarny, RAL 9004
• Akcesoria w zestawie: zestaw montażowy rack M6, opaski zaciskowe
