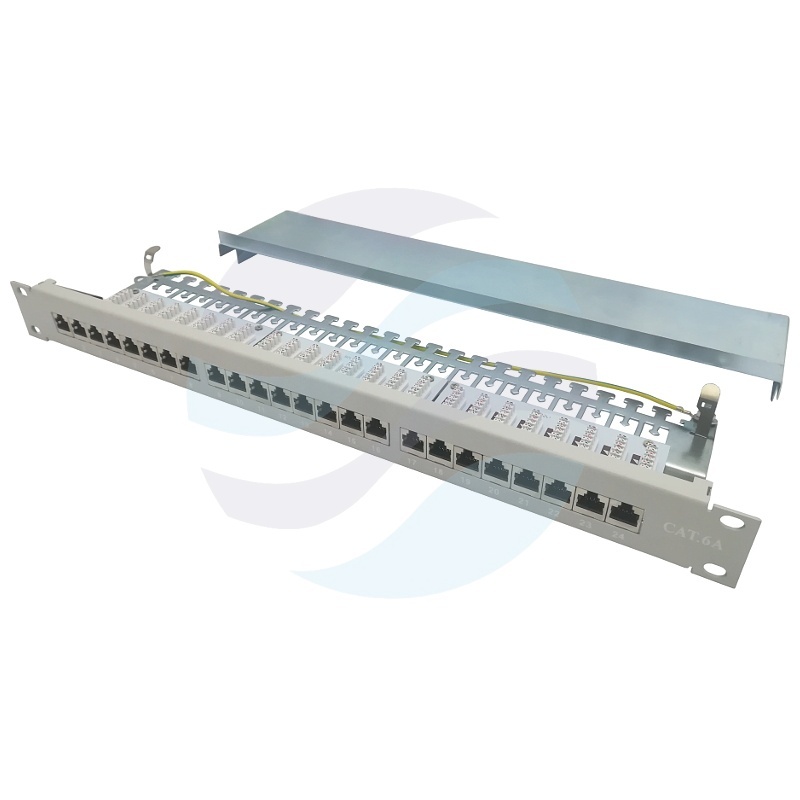

Patch panel STP 24-port RJ-45, kat.6A, rack 19" 1U z podstawką, szary
Patch panel 24 porty STP 19" z podstawką, szary
24-portowy ekranowany patch panel kategorii 6A (klasa EA) o wysokości 1U, przeznaczony do montażu w szafach rack 19". Zaprojektowany do pracy w instalacjach teleinformatycznych narażonych na zakłócenia elektromagnetyczne. Zintegrowana półka kablowa umożliwia organizację i mocowanie kabli oraz redukcję obciążeń w wiązkach kablowych. Obudowa wykonana z blachy stalowej walcowanej na zimno, malowanej proszkowo, w kolorze szarym.
Konstrukcja i okablowanie
Złącza szczelinowe typu IDC (IDC110) posiadają kolorowe kodowanie ułatwiające instalację okablowania w standardach EIA/TIA 568A oraz EIA/TIA 568B. Każdy z 24 portów RJ-45 ma własną numerację, a punkty krosowe wyposażono w pole opisowe do oznaczania portów. Prosty dostęp do złącz z tyłu panelu zapewnia wygodną konserwację i rekonfigurację połączeń.
Parametry transmisyjne zgodne z wytycznymi EN50173 dla klasy EA (kat. 6A) oraz pasmo pracy do 500 MHz pozwalają na transmisję Gigabit Ethernet i aplikacje wymagające wysokiej integralności sygnału.
Dane techniczne
- Standard montażu: 19" (1U)
- Liczba portów: 24 x RJ-45
- Kategoria / klasa: 6A / klasa EA
- Ekranowanie: STP (ekranowany)
- Pasmo pracy: 500 MHz
- Złącze krawędziowe: IDC110
- Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
- Trwałość złącz krawędziowych (IDC): >200 cykli
- Trwałość złącz RJ-45: >650 cykli
- Materiał kontaktu: fosforobrąz, platerowanie złotem
- Maks. prąd: 1,5 A
- Maks. napięcie: 150 V
- Oporność styków: 20 mΩ
- Rezystancja izolacji: 500 MΩ
- Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
- Kolor: szary (RAL 7035)
- Wyposażenie dodatkowe: zintegrowana półka kablowa (podstawka)
Najważniejsze cechy
- 24 porty RJ-45 kat. 6A w ekranowanej wersji STP
- Zintegrowana półka do organizowania kabli (redukcja obciążeń w wiązkach)
- Numeracja portów oraz pole opisowe dla każdego punktu krosowego
- Obudowa z blachy stalowej malowanej proszkowo, kolor szary
- Zgodność z EN50173 dla klasy EA (kat. 6A), pasmo do 500 MHz
