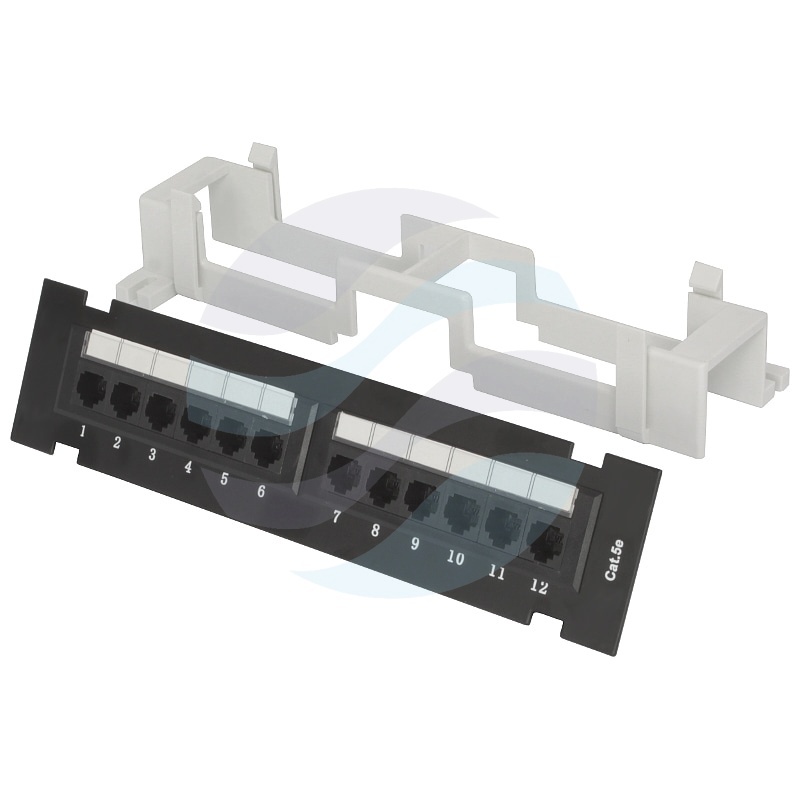

Patch panel UTP 12-port RJ-45 KRONE, kat.5e, 1.5U naścienny, czarny
Patch panel UTP naścienny
Nieekranowany patch panel kategorii 5e (klasa D) z 12 portami RJ-45 przeznaczony do montażu naściennego. Zaprojektowany do pracy w instalacjach teleinformatycznych, w których nie występują zakłócenia elektromagnetyczne. Obudowa wykonana z blachy stalowej walcowanej na zimno, malowanej proszkowo, w kolorze czarnym. Panel zapewnia parametry transmisyjne zgodne z normą EN50173 dla klasy D (kat.5E) i pasmo pracy do 100 MHz, umożliwiające transmisję Gigabit Ethernet.
Konstrukcja i okablowanie

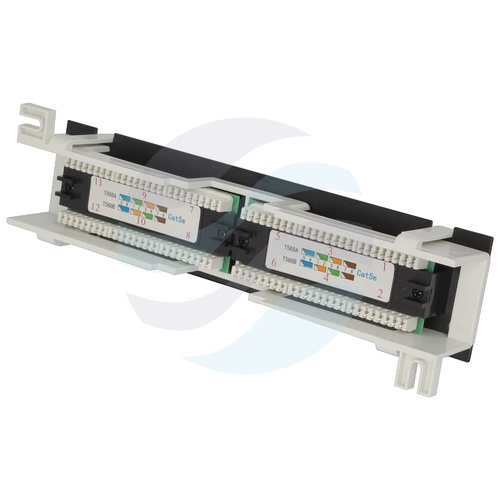

Złącza szczelinowe typu LSA Krone wyposażono w kolorowe kodowanie ułatwiające instalację okablowania według standardów T568A i T568B. Każdy z 12 portów posiada własną numerację, a dostęp do złącz od tyłu panela umożliwia łatwą konserwację i rekonfigurację połączeń. Każdy punkt krosowy wyposażono w pole opisowe z miejscem na wymienne etykiety, pozwalające na wielokrotne oznaczanie poszczególnych portów.
Styki złączy RJ-45 wykonano z fosforobrązu platerowanego złotem, co zapewnia trwałość mechaniczną na poziomie >650 cykli dla złączy RJ-45 oraz >200 cykli dla złącz krawędziowych. Rezystancja styków wynosi 20 mΩ, a rezystancja izolacji 500 MΩ. Wytrzymałość dielektryczna sięga 1000 V AC RMS przy 60 Hz przez 1 minutę.
Montaż naścienny
Patch panel posiada ramkę montażową umożliwiającą zawieszenie na ścianie. Konstrukcja o wysokości 1,5U została zaprojektowana z myślą o instalacjach, w których nie stosuje się szaf rackowych, a wymagana jest kompaktowa i trwała organizacja okablowania strukturalnego.
Dane techniczne
- Liczba portów: 12
- Typ portów: RJ-45
- Kategoria / klasa: 5e / klasa D
- Kolor: czarny
- Pasmo pracy: 100 MHz
- Ekranowanie: nie
- Złącze krawędziowe: LSA typu Krone
- Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
- Trwałość złącz krawędziowych: >200 cykli
- Trwałość złącz RJ-45: >650 cykli
- Materiał kontaktu: fosforobrąz, platerowanie złotem
- Maks. prąd: 1,5 A
- Maks. napięcie: 150 V
- Oporność styków: 20 mΩ
- Rezystancja izolacji: 500 MΩ
- Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
