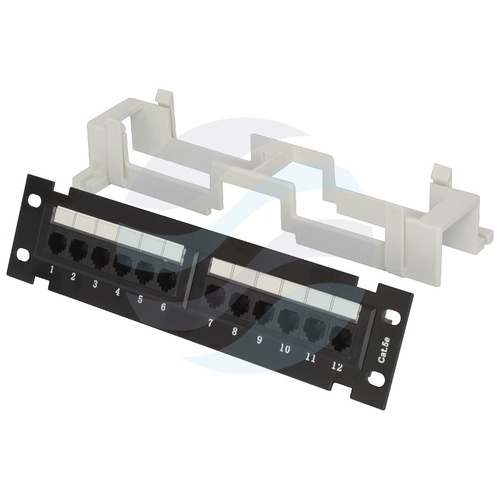

Patch panel UTP 12-port RJ-45 KRONE, kat.5e, rack 10" 1.5U naścienny, czarny
Patch panel UTP 10" naścienny
12-portowy nieekranowany patch panel kategorii 5e (klasa D) przeznaczony do montażu w szafach rack 10" oraz na ścianie. Zaprojektowany do pracy w instalacjach teleinformatycznych, w których nie występują zakłócenia elektromagnetyczne. Obudowa wykonana z blachy stalowej walcowanej na zimno, malowana proszkowo, kolor czarny.
Konstrukcja i okablowanie
Złącza szczelinowe typu LSA Krone z kolorowym kodowaniem umożliwiającym instalację okablowania według standardów EIA/TIA 568A oraz EIA/TIA 568B. Każdy port RJ-45 posiada własną numerację, a pole opisowe nad każdym punktem krosowym wyposażono w miejsce na wymienne etykiety – umożliwia to wielokrotne opisywanie portów bez konieczności demontażu panelu.
Styki złączy RJ-45 wykonano z fosforobrązu platerowanego złotem. Trwałość złącz krawędziowych LSA wynosi >200 cykli, a złącz RJ-45 >650 cykli. Parametry transmisyjne zgodne z wytycznymi EN50173 dla klasy D (kat.5E) przy częstotliwości pracy do 100 MHz, co pozwala na transmisję Gigabit Ethernet.
Montaż i konfiguracja
Panel wyposażono w ramkę montażową umożliwiającą zawieszenie na ścianie. Prosty dostęp do złącz LSA z tyłu obudowy ułatwia konserwację oraz rekonfigurację połączeń. Wysokość panelu wynosi 1,5U, co pozwala na instalację w standardowych szafach rack 10".
Kompatybilność i przeznaczenie
Patch panel przeznaczony do okablowania strukturalnego w sieciach klasy D (kat.5e). Nieekranowana wersja UTP dedykowana do środowisk bez zakłóceń elektromagnetycznych. Obsługuje standardy okablowania EIA/TIA 568A i 568B.
Dane techniczne
- Standard (szerokość): 10"
- Liczba portów: 12
- Typ portów: RJ-45
- Kategoria / klasa: 5e / klasa D
- Kolor: czarny
- Pasmo pracy: 100 MHz
- Ekranowanie: nie (UTP)
- Złącze krawędziowe: LSA typu Krone
- Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
- Trwałość złącz krawędziowych: >200 cykli
- Trwałość złącz RJ-45: >650 cykli
- Materiał kontaktu: fosforobrąz, platerowanie złotem
- Max. prąd: 1,5 A
- Max. napięcie: 150 V
- Oporność styków: 20 mΩ
- Rezystancja izolacji: 500 MΩ
- Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
