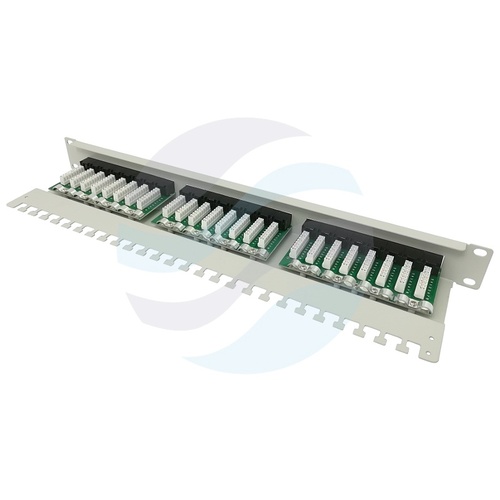

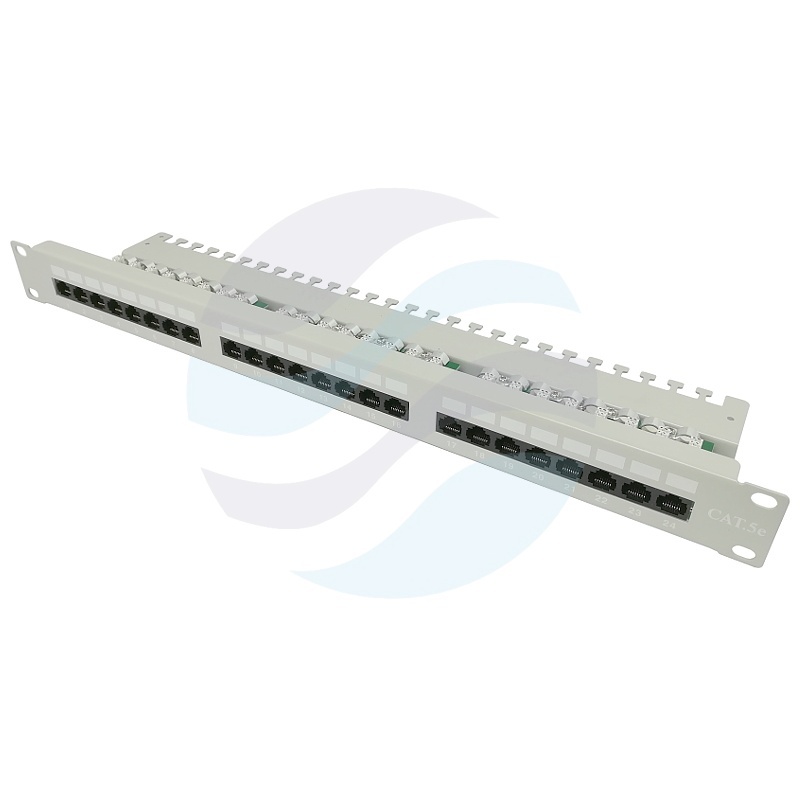

Patch panel UTP 19" tacka złącza KRONE, szary

24-portowy nieekranowany patch panel kategorii 5e o wysokości 1U, przeznaczony do montażu w szafach rack 19". Zaprojektowany do pracy w instalacjach teleinformatycznych, w których nie występują zakłócenia elektromagnetyczne. Zintegrowana półka kablowa umożliwia organizację i mocowanie wiązek kablowych za pomocą opasek samozaciskowych, redukując obciążenia mechaniczne na złączach.

Budowa i instalacja

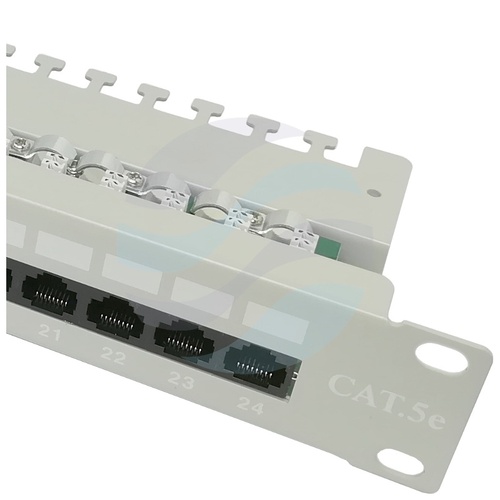

Obudowa wykonana z wysokiej jakości blachy stalowej walcowanej na zimno, malowanej proszkowo w kolorze szarym. Złącza szczelinowe typu Krone posiadają kolorowe kodowanie ułatwiające prawidłowe okablowanie według standardów EIA/TIA 568A oraz EIA/TIA 568B. Każdy z 24 portów RJ-45 jest indywidualnie numerowany, a pole opisowe nad każdym punktem krosowym pozwala na czytelne oznaczanie portów. Prosty dostęp do złącz z tyłu panela ułatwia konserwację i rekonfigurację połączeń.

Parametry transmisyjne i mechaniczne

Patch panel zapewnia parametry transmisyjne zgodne z wymaganiami normy EN50173 dla klasy D (kat.5E) przy częstotliwości pracy do 100 MHz, co umożliwia transmisję Gigabit Ethernet. Styki wykonano z fosforobrązu platerowanego złotem. Trwałość złącz krawędziowych LSA wynosi >200 cykli, a złącz RJ-45 >650 cykli.

Dane techniczne

• Standard montażu: 19" (1U)
• Liczba portów: 24 x RJ-45
• Kategoria / klasa: 5e / klasa D
• Pasmo pracy: 100 MHz
• Ekranowanie: Nie (UTP)
• Typ złącza krawędziowego: LSA (Krone)
• Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
• Trwałość złącz krawędziowych: >200 cykli
• Trwałość złącz RJ-45: >650 cykli
• Materiał styków: fosforobrąz, platerowanie złotem
• Maksymalny prąd: 1,5 A
• Maksymalne napięcie: 150 V
• Oporność styków: 20 mΩ
• Rezystancja izolacji: 500 MΩ
• Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
• Kolor: szary
