Patch panel UTP 19" z podstawką, złącza KRONE

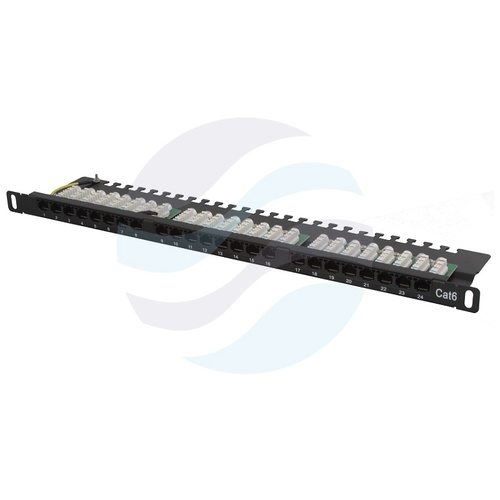

Patch panel UTP 19" z 24 portami RJ-45 kategorii 6 (klasa E) przeznaczony do montażu w szafach rack 19". Wysokość 0,5U oraz zintegrowana podstawka do organizowania kabli ułatwiają prowadzenie wiązek w ograniczonej przestrzeni szafy. Obudowa wykonana z blachy stalowej walcowanej na zimno, malowanej proszkowo, w kolorze czarnym.

Budowa i instalacja

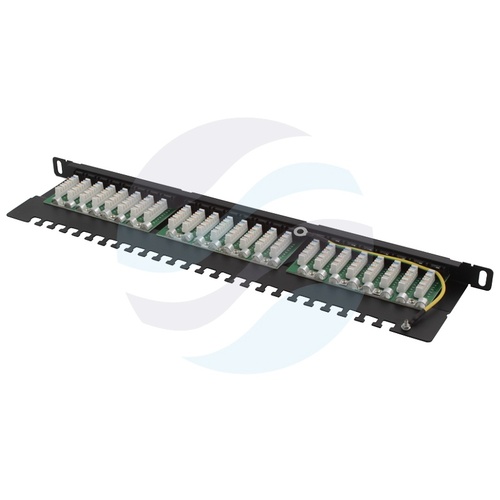

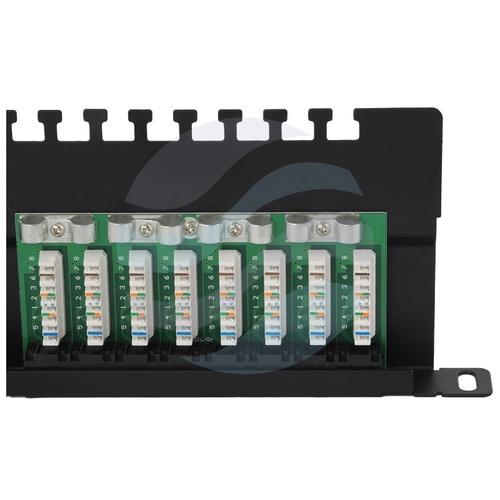

Złącza krawędziowe typu Krone (LSA) umożliwiają szybkie i pewne zakończenie przewodów bez użycia specjalistycznych narzędzi. Każde złącze posiada kolorowe kodowanie ułatwiające prawidłowe okablowanie zgodne ze standardami EIA/TIA 568A oraz EIA/TIA 568B. Porty RJ-45 są indywidualnie numerowane, a każdy punkt krosowy wyposażono w pole opisowe do oznaczania połączeń. Dostęp do złącz od tyłu panela zapewnia wygodną konserwację i rekonfigurację okablowania.

Parametry transmisyjne i mechaniczne

Panel zapewnia parametry transmisyjne zgodne z wytycznymi EN50173 dla klasy E (kat.6) z pasmem pracy do 250 MHz, co pozwala na transmisję Gigabit Ethernet. Styki wykonano z fosforobrązu platerowanego złotem. Trwałość złącz krawędziowych wynosi ponad 200 cykli, a złącz RJ-45 – ponad 650 cykli.

Dane techniczne

• Standard montażu: 19"
• Liczba portów: 24
• Typ portów: RJ-45
• Kategoria / klasa: 6 / klasa E
• Pasmo pracy: 250 MHz
• Ekranowanie: Nie (UTP)
• Złącze krawędziowe: LSA typu Krone
• Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
• Trwałość złącz krawędziowych: >200 cykli
• Trwałość złącz RJ-45: >650 cykli
• Materiał kontaktu: fosforobrąz, platerowanie złotem
• Maks. prąd: 1,5 A
• Maks. napięcie: 150 V
• Oporność styków: 20 mΩ
• Rezystancja izolacji: 500 MΩ
• Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
• Kolor: czarny
