Patch panel UTP 48-port RJ-45, kat.5e, rack 19" 1U z tacką, czarny
Patch panel UTP 19" tacka
48-portowy nieekranowany patch panel kategorii 5e o wysokości 1U, przeznaczony do montażu w szafach rack 19". Zaprojektowany do pracy w instalacjach teleinformatycznych, w których nie występują zakłócenia elektromagnetyczne. Zintegrowana półka kablowa umożliwia organizację i mocowanie wiązek kablowych za pomocą opasek samozaciskowych, redukując obciążenia mechaniczne na złączach.
Budowa i instalacja

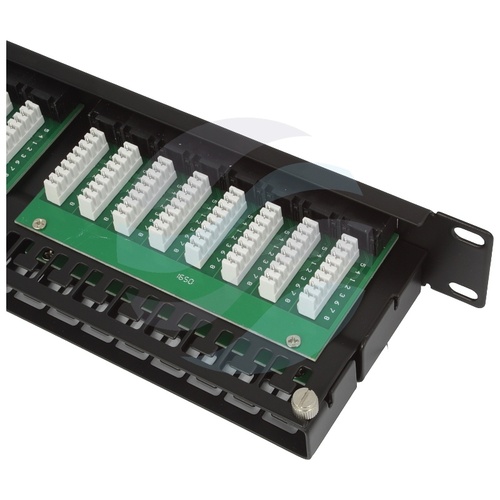

Obudowa wykonana z wysokiej jakości blachy stalowej walcowanej na zimno, malowanej proszkowo, w kolorze czarnym. Złącza szczelinowe typu IDC110 wyposażono w kolorowe kodowanie ułatwiające okablowanie zgodne ze standardami EIA/TIA 568A oraz EIA/TIA 568B. Każdy z 48 portów RJ-45 posiada indywidualną numerację, co upraszcza identyfikację połączeń. Tylny panel zapewnia swobodny dostęp do złącz IDC, ułatwiając konserwację i rekonfigurację okablowania.
Parametry transmisyjne i trwałość
Patch panel spełnia wymagania normy EN50173 dla klasy D (kat.5e) i pracuje w paśmie do 100 MHz, umożliwiając transmisję Gigabit Ethernet. Styki wykonano z fosforobrązu platerowanego złotem. Trwałość złącz krawędziowych IDC wynosi ponad 200 cykli, a złącz RJ-45 – ponad 650 cykli. Rezystancja styków: 20 mΩ, rezystancja izolacji: 500 MΩ. Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min. Maksymalny prąd: 1,5 A, maksymalne napięcie: 150 V.
Specyfikacja techniczna
- Standard montażu: 19" (1U)
- Liczba portów: 48 x RJ-45
- Kategoria / klasa: 5e / klasa D
- Ekranowanie: nieekranowany (UTP)
- Pasmo pracy: 100 MHz
- Złącze krawędziowe: IDC110
- Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
- Trwałość złącz IDC: >200 cykli
- Trwałość złącz RJ-45: >650 cykli
- Materiał styków: fosforobrąz, platerowanie złotem
- Maksymalny prąd: 1,5 A
- Maksymalne napięcie: 150 V
- Rezystancja styków: 20 mΩ
- Rezystancja izolacji: 500 MΩ
- Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
- Kolor: czarny
