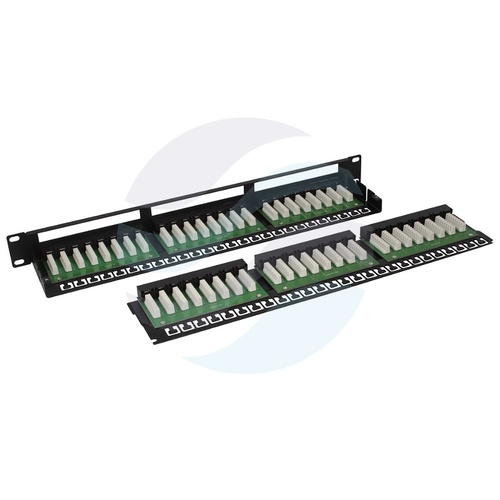

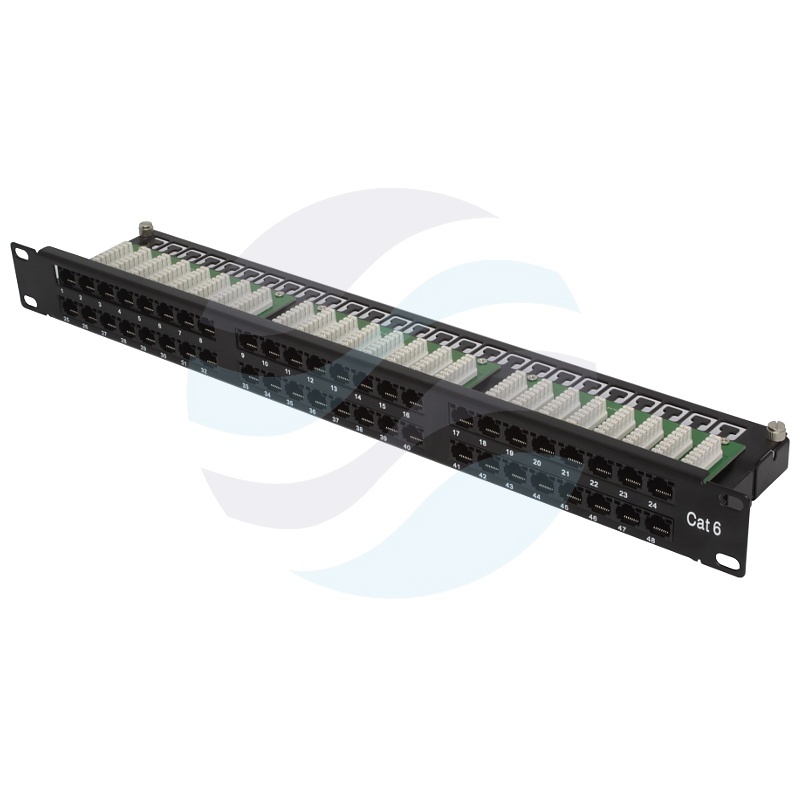

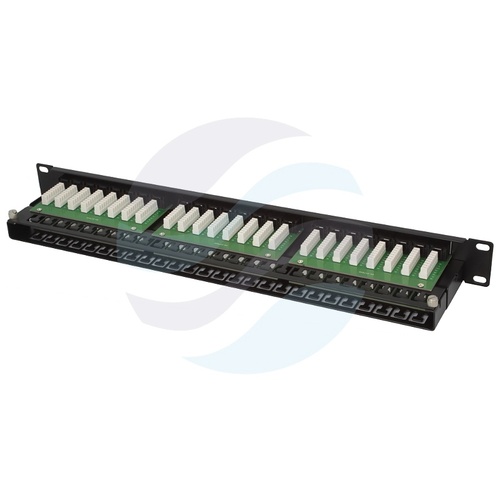

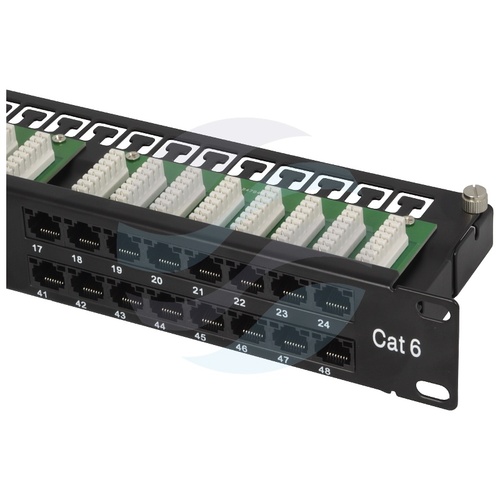

Patch panel UTP 48-port RJ-45, kat.6, rack 19" 1U z tacką, czarny
Patch panel UTP 19" tacka
48-portowy nieekranowany patch panel kategorii 6 (klasa E) o wysokości 1U, przeznaczony do montażu w szafach rack 19". Zintegrowana półka kablowa umożliwia organizację i mocowanie wiązek kablowych za pomocą opasek samozaciskowych, redukując obciążenia mechaniczne. Model dedykowany do instalacji teleinformatycznych w środowiskach wolnych od zakłóceń elektromagnetycznych.
Budowa i przeznaczenie

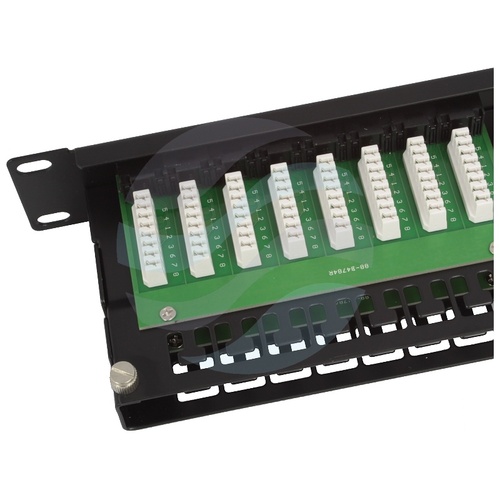

Obudowa wykonana z blachy stalowej walcowanej na zimno, malowanej proszkowo, w kolorze czarnym. Panel wyposażono w 48 gniazd RJ-45 oraz złącza krawędziowe IDC110 z kolorowym kodowaniem ułatwiającym okablowanie według standardów EIA/TIA 568A i EIA/TIA 568B. Każdy port posiada indywidualną numerację, a dostęp do złącz IDC od tyłu panela upraszcza konserwację i rekonfigurację okablowania.
Parametry transmisyjne i mechaniczne
Panel zapewnia parametry transmisyjne zgodne z normą EN50173 dla klasy E (kat.6) z pasmem pracy do 250 MHz, co pozwala na transmisję Gigabit Ethernet. Styki gniazd RJ-45 wykonano z fosforobrązu platerowanego złotem, gwarantując trwałość powyżej 650 cykli łączenia. Złącza IDC wytrzymują ponad 200 cykli zaciskania.
Specyfikacja techniczna
- Standard montażu: 19" (1U)
- Liczba portów: 48 x RJ-45
- Kategoria / klasa: 6 / klasa E
- Pasmo pracy: 250 MHz
- Ekranowanie: nie (UTP)
- Złącze krawędziowe: IDC110
- Schemat połączeń: EIA/TIA 568A, EIA/TIA 568B
- Trwałość złącz IDC: >200 cykli
- Trwałość złącz RJ-45: >650 cykli
- Materiał kontaktu: fosforobrąz, platerowanie złotem
- Maks. prąd: 1,5 A
- Maks. napięcie: 150 V
- Oporność styków: 20 mΩ
- Rezystancja izolacji: 500 MΩ
- Wytrzymałość dielektryczna: 1000 V AC RMS, 60 Hz / 1 min
- Kolor: czarny
Zintegrowana półka kablowa ułatwia prowadzenie i odciążenie wiązek kablowych, a konstrukcja panelu pozwala na szybki montaż w standardowej szafie rack 19".
