Przełącznica światłowodowa 19" 1U 24x SC Duplex / LC Quad, czarna
Przełącznica światłowodowa 19" SC duplex LC quad

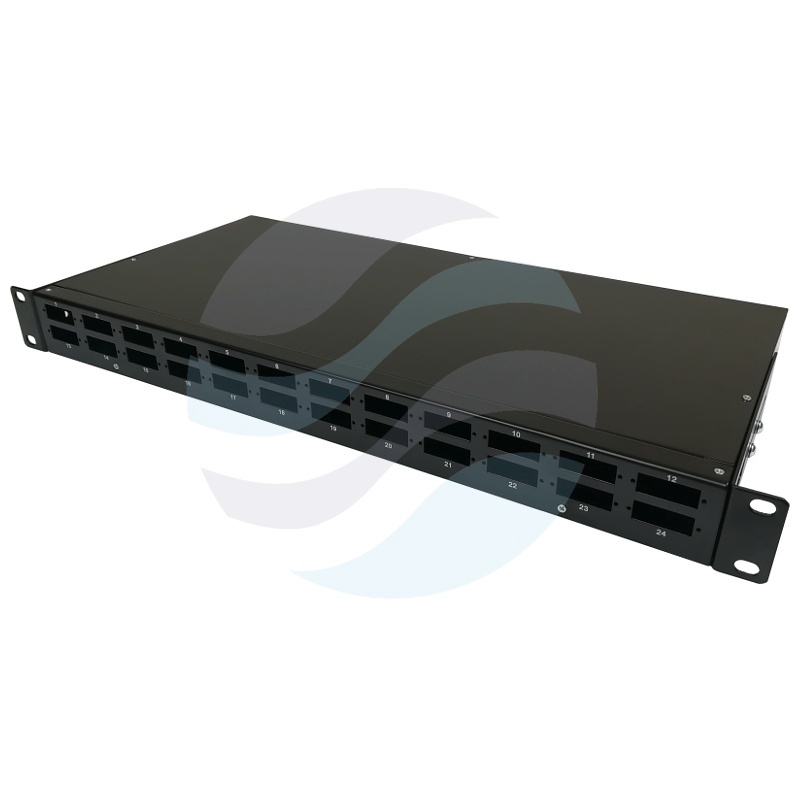

Przełącznica światłowodowa w standardzie montażu 19" o wysokości 1U przeznaczona do organizacji i zakańczania kabli światłowodowych w szafach rack. Obudowa wyposażona w demontowalną płytę czołową z otworami na 24 adaptery SC duplex lub LC quad, co umożliwia elastyczne konfigurowanie torów światłowodowych. Konstrukcja pozwala na zainstalowanie do 48 włókien światłowodowych.
Budowa i wyposażenie

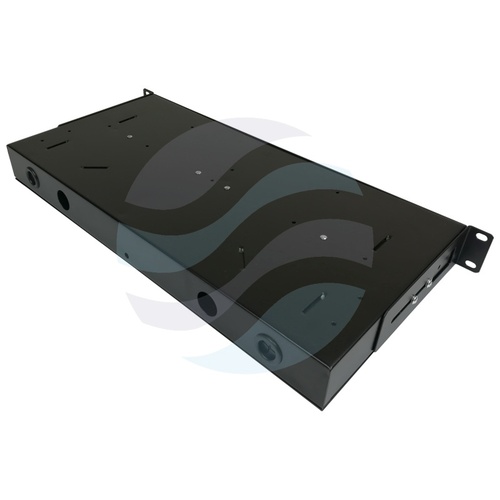

Obudowa wykonana w kolorze czarnym, o wymiarach 440 x 217 x 45 mm (szerokość x głębokość x wysokość). Szerokość całkowita wraz z uchwytami montażowymi wynosi 480 mm. Uchwyty rack 19" są regulowane w zakresie 115 mm, co ułatwia dopasowanie do różnych głębokości szaf. Górna zaślepka mocowana trzema śrubkami umożliwia szybki demontaż i dostęp do wnętrza przełącznicy.

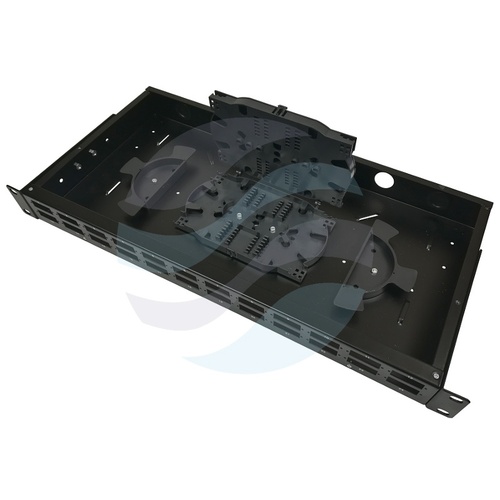

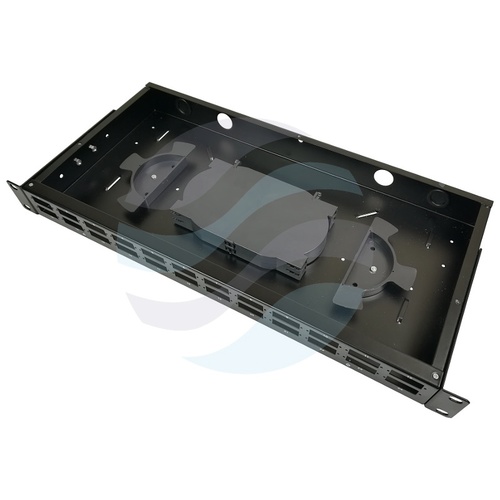

W zestawie znajdują się dwie tacki na spawy (łączna pojemność do 48 spawów), dwie dławice PG do wprowadzania kabli, śrubki do montażu adapterów światłowodowych oraz opaski zaciskowe. Tacki spawów są już zamontowane, co skraca czas instalacji.
Dane techniczne
- Typ obudowy: Rack 19" stała, 1U
- Ilość / typ gniazd: 24x SC duplex / LC quad
- Maksymalna liczba włókien: 48
- Wymiary (S x G x W): 440 x 217 x 45 mm
- Szerokość z uchwytami: 480 mm
- Kolor: czarny
- Zawartość zestawu: 2 tacki spawów, 2 dławice PG, śrubki do adapterów, opaski zaciskowe
Montaż i konfiguracja
Przełącznica przeznaczona jest do montażu w szafach rack 19". Regulowane uchwyty umożliwiają dostosowanie pozycji w zakresie 115 mm. Po zdemontowaniu górnej zaślepki uzyskuje się dostęp do wnętrza, gdzie można układać włókna, wykonywać spawy oraz montować adaptery w płycie czołowej. Dławice PG służą do wprowadzania kabli światłowodowych, a tacki spawów pozwalają na bezpieczne przechowywanie połączeń.
