Przełącznica światłowodowa naścienna dwudrzwiowa 24x SC Duplex / LC Quad, szara
Przełącznica światłowodowa naścienna, dwudrzwiowa

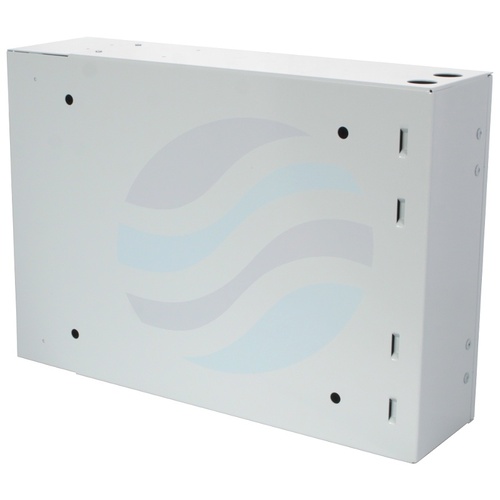

Naścienna przełącznica światłowodowa przeznaczona do montażu wewnątrzbudynkowego, umożliwiająca zakończenie do 48 włókien światłowodowych. Konstrukcja dwudrzwiowa zapewnia rozdzielenie strefy spawów i zarządzania włóknami od strefy wyprowadzania patchcordów. Obudowa w kolorze szarym o wymiarach 370 x 260 x 100 mm (SxWxG) pozwala na instalację w standardowych pomieszczeniach technicznych i telekomunikacyjnych.
Budowa i organizacja wewnętrzna

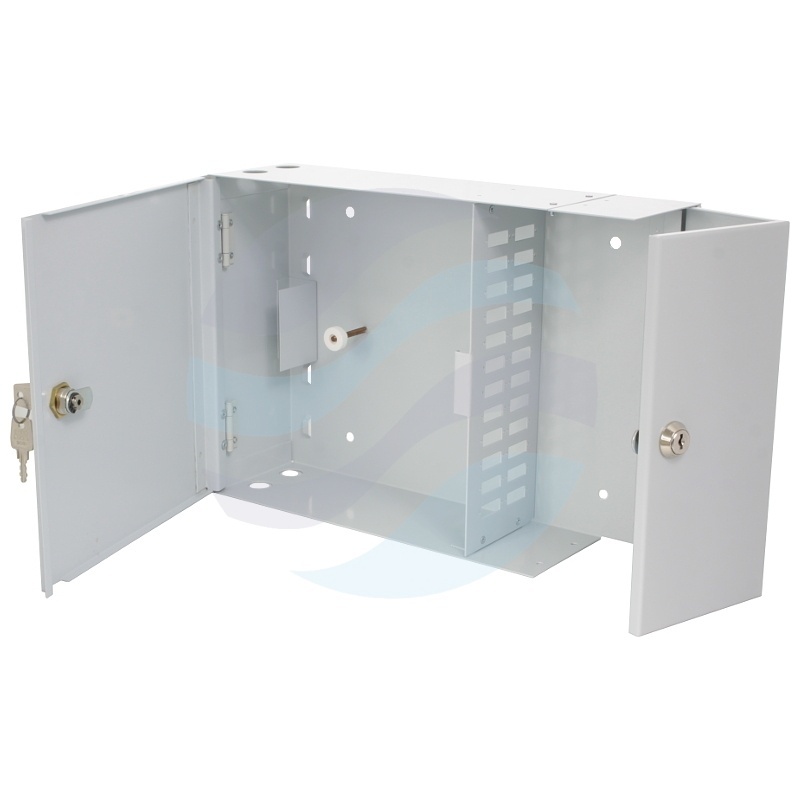

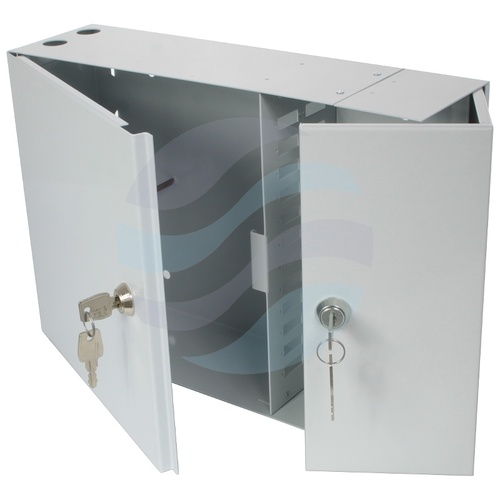

Przełącznica została zaprojektowana z myślą o ergonomii pracy i bezpieczeństwie technika. Odkręcana płyta montażowa umożliwia boczne mocowanie adapterów, co redukuje narażenie na promieniowanie optyczne podczas prac serwisowych. W lewej sekcji obudowy przewidziano miejsce na montaż tacek spawów (akcesoria dodatkowe) oraz prowadzenie i organizację włókien. Prawa, mniejsza sekcja służy do wyprowadzania patchcordów podłączonych do adapterów.
Adaptery montowane są w układzie bocznym, co ułatwia dostęp i zarządzanie okablowaniem. Przełącznica umożliwia instalację do 24 adapterów SC duplex lub równoważnej liczby adapterów LC quad. W standardzie zastosowano gniazda 24x SC DX / LC Quad.
Wprowadzanie kabli i dławice

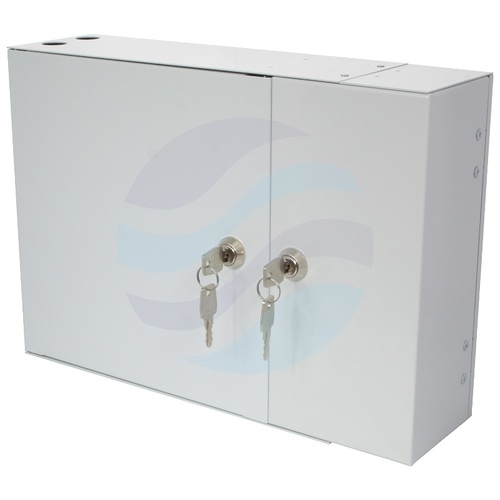

Obudowa wyposażona jest w otwory do wprowadzania kabli zarówno od góry, jak i od dołu, co daje elastyczność w aranżacji tras kablowych. Otwory przystosowano do montażu dławic kablowych typu PG, co pozwala na szczelne i stabilne wprowadzenie przewodów światłowodowych. Drzwi przełącznicy zabezpieczono zamkiem jednopunktowym.
Dane techniczne
- Typ obudowy: Naścienna, dwudrzwiowa
- Liczba włókien (max): 48
- Liczba adapterów (max): 24x SC duplex / LC quad
- Typ gniazd: 24x SC DX / LC Quad
- Wymiary (SxWxG): 370 x 260 x 100 mm
- Kolor: Szary
- Wejścia kablowe: Górne i dolne, z możliwością montażu dławic PG
- Zabezpieczenie drzwi: Zamek jednopunktowy
- Mocowanie adapterów: Boczne, na odkręcanej płycie
- Przeznaczenie: Montaż wewnątrzbudynkowy
