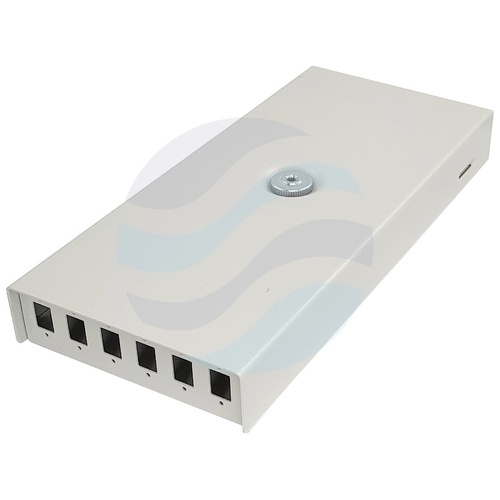

PSN1-6SX Przełącznica światłowodowa naścienna 6x SC Simplex / LC Duplex, szara
Przełącznica światłowodowa naścienna, SC simplex LC duplex
Przełącznica naścienna typu PSN1-6SX umożliwia profesjonalne zarządzanie włóknami światłowodowymi w instalacjach FTTH, LAN oraz w sieciach dostępowych. Konstrukcja została zaprojektowana z myślą o szybkim montażu włókien oraz bezpiecznym przechowywaniu spawów. Obudowa w kolorze szarym, o wymiarach 111×247×32 mm (szer. × wys. × głęb.), pozwala na instalację w standardowych pomieszczeniach technicznych oraz na ścianach wewnątrz budynków.
Budowa i możliwości połączeniowe
Płyta czołowa przełącznicy posiada otwory montażowe przystosowane do instalacji do 6 adapterów typu SC simplex (SC SX) lub LC duplex (LC DX). W zależności od zastosowanych adapterów możliwe jest wykonanie połączeń dla maksymalnie 12 włókien światłowodowych (przy użyciu adapterów LC duplex). Rozwiązanie to zapewnia elastyczność konfiguracji zarówno dla sieci jednomodowych, jak i wielomodowych.
System mocowania i organizacja włókien

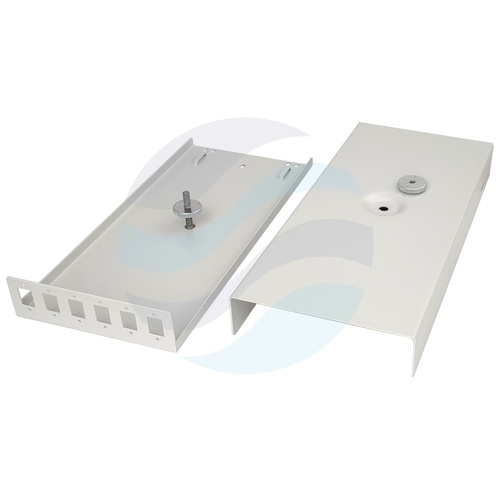

Wewnątrz obudowy zamocowano na stałe kołek gwintowany M5 z dwiema nakrętkami radełkowanymi, który służy do montażu kasety światłowodowej oraz zabezpieczenia górnej pokrywy. Dodatkowo liczne przetłoczenia w obudowie umożliwiają stabilizację kasety za pomocą opasek kablowych, co zwiększa bezpieczeństwo mechaniczne spawów i zapobiega niekontrolowanemu przesuwaniu się włókien.
Dane techniczne
- Typ obudowy: naścienna
- Maks. liczba adapterów: 6 szt. (SC simplex lub LC duplex)
- Maks. liczba włókien: 12 (przy adapterach LC duplex)
- Kolor: szary
- Wymiary (S × W × G): 111 × 247 × 32 mm
- Element mocujący: kołek gwintowany M5 z nakrętkami radełkowanymi
