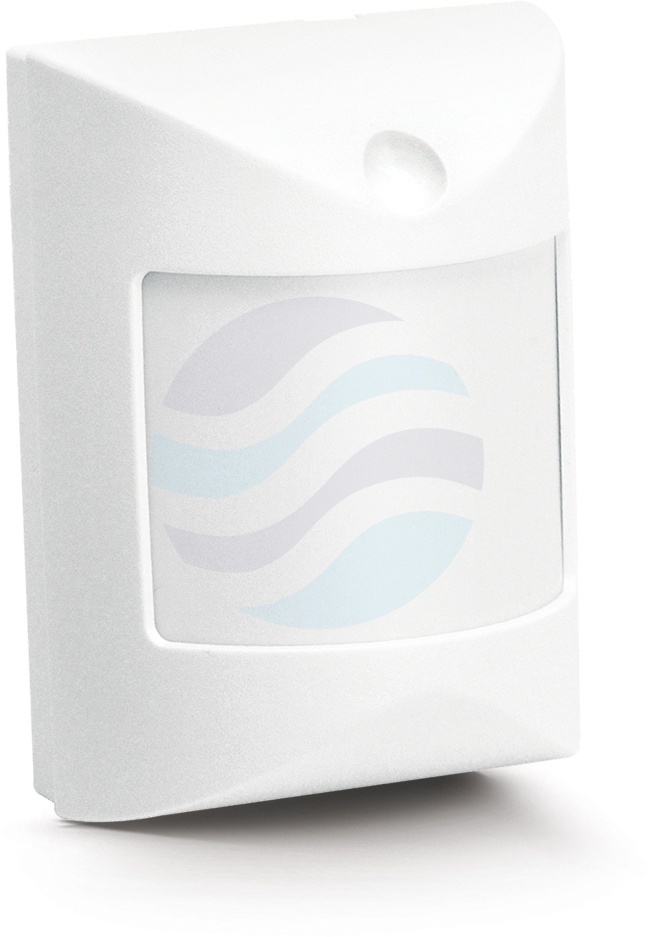

SATEL AMBER 2E Cyfrowa czujka ruchu PIR, podwójny piroelement, wbudowane rezystory parametryczne
AMBER 2E – czujka ruchu PIR
AMBER 2E to czujka ruchu wykorzystująca pasywny czujnik podczerwieni (PIR) z podwójnym pyroelementem. Cyfrowy algorytm detekcji oraz algorytm kompensacji temperatury zapewniają stabilną pracę w szerokim zakresie temperatur otoczenia i wysoką odporność na fałszywe alarmy. Urządzenie oferuje dwa poziomy czułości – wysoki i niski – oraz charakteryzuje się niskim poborem prądu poniżej 3 mA i kompaktowymi wymiarami 48,5 x 66 x 36 mm.
Budowa i zasada działania
Detekcja ruchu oparta jest na podwójnym pyroelemencie PIR, który reaguje na zmiany promieniowania cieplnego w nadzorowanym obszarze. Cyfrowy algorytm detekcji analizuje sygnał z czujnika, a algorytm kompensacji temperatury koryguje działanie w zmiennych warunkach termicznych, co przekłada się na niezawodność detekcji w zakresie od -30 do +55 °C. Użytkownik może wybrać jeden z dwóch poziomów czułości: wysoki lub niski, dopasowując pracę czujki do specyfiki chronionego pomieszczenia.
Czujka wyposażona jest we wbudowane rezystory parametryczne o wartości 2 x 1,1 kΩ, co upraszcza podłączenie do systemu alarmowego. Czerwona dioda LED sygnalizuje naruszenie strefy detekcji, a zabezpieczenie antysabotażowe reaguje na otwarcie obudowy. Czas sygnalizacji alarmu wynosi 2 s, a czas rozruchu po podaniu zasilania to około 120 s.
Parametry techniczne
- Napięcie zasilania (±15%): 12 V DC
- Pobór prądu w stanie gotowości: 3 mA
- Maksymalny pobór prądu: 3 mA
- Rezystory parametryczne: 2 x 1,1 kΩ
- Wykrywalna prędkość ruchu: 0,3…3 m/s
- Zalecana wysokość montażu: 2,4 m
- Zakres temperatur pracy: -30…+55 °C
- Maksymalna wilgotność: 93 ±3%
- Klasa środowiskowa wg EN50130-5: II
- Czas sygnalizacji alarmu: 2 s
- Czas rozruchu: ok. 120 s
- Wymiary: 48,5 x 66 x 36 mm
- Masa: 35 g
Zastosowanie
Podstawowym zadaniem czujki AMBER 2E jest wykrywanie naruszenia w chronionym obszarze w ramach systemu alarmowego. Dzięki kompaktowej obudowie i niskiemu poborowi prądu sprawdza się w instalacjach, w których liczy się każdy milimetr przestrzeni i minimalne obciążenie linii zasilającej. Jest to jedna z najmniejszych czujek ruchu w ofercie SATEL.
Gdy system alarmowy nie jest załączony, czujka może być opcjonalnie wykorzystana do realizacji funkcji automatyki budynkowej – na przykład do sterowania oświetleniem lub otwieraniem i zamykaniem drzwi. Należy jednak zaznaczyć, że szczegóły techniczne dotyczące implementacji tej funkcji nie są dostępne. Taka opcjonalna funkcjonalność rozszerza zakres zastosowań urządzenia poza typową ochronę antywłamaniową.
