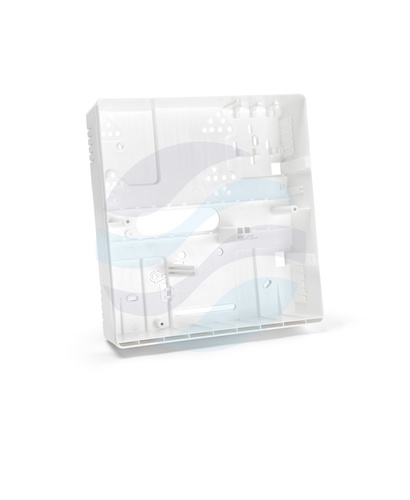

SATEL OPU-4 P – Uniwersalna natynkowa obudowa polistyrenowa z podwójną ochroną sabotażową do central i ekspanderów
Profesjonalna obudowa instalacyjna dedykowana do montażu płyt głównych central alarmowych SATEL (INTEGRA, VERSA, PERFECTA) oraz modułów rozszerzeń. Wykonana z wysokoudarowego, samogasnącego tworzywa sztucznego, które nie tłumi fal radiowych, zapewniając optymalny zasięg komunikatorów komórkowych LTE oraz kontrolerów systemu bezprzewodowego ABAX 2.
Przewaga tworzywa sztucznego nad metalem w dobie łączności bezprzewodowej
Podczas budowy nowoczesnych systemów alarmowych coraz częściej stosuje się moduły komunikacji bezprzewodowej LTE/GSM oraz kontrolery radiowe 868 MHz (np. ABAX 2 lub MICRA). Zamknięcie takich modułów w tradycyjnej metalowej obudowie tworzy tzw. klatkę Faradaya, która drastycznie tłumi sygnał radiowy, zmuszając instalatora do dokupowania drogich anten zewnętrznych i wiercenia dodatkowych przepustów.
Obudowa SATEL OPU-4 P wykonana z wysokiej jakości tworzywa polistyrenowego jest całkowicie transparentna dla fal radiowych. Pozwala na montaż modułów bezprzewodowych oraz anten wewnętrznych přímo wewnątrz skrzynki, gwarantując maksymalną stabilność zasięgu radiowego oraz czysty, estetyczny montaż.
Konstrukcja zoptymalizowana pod osprzęt SATEL
Raster kołków pod płyty SATEL

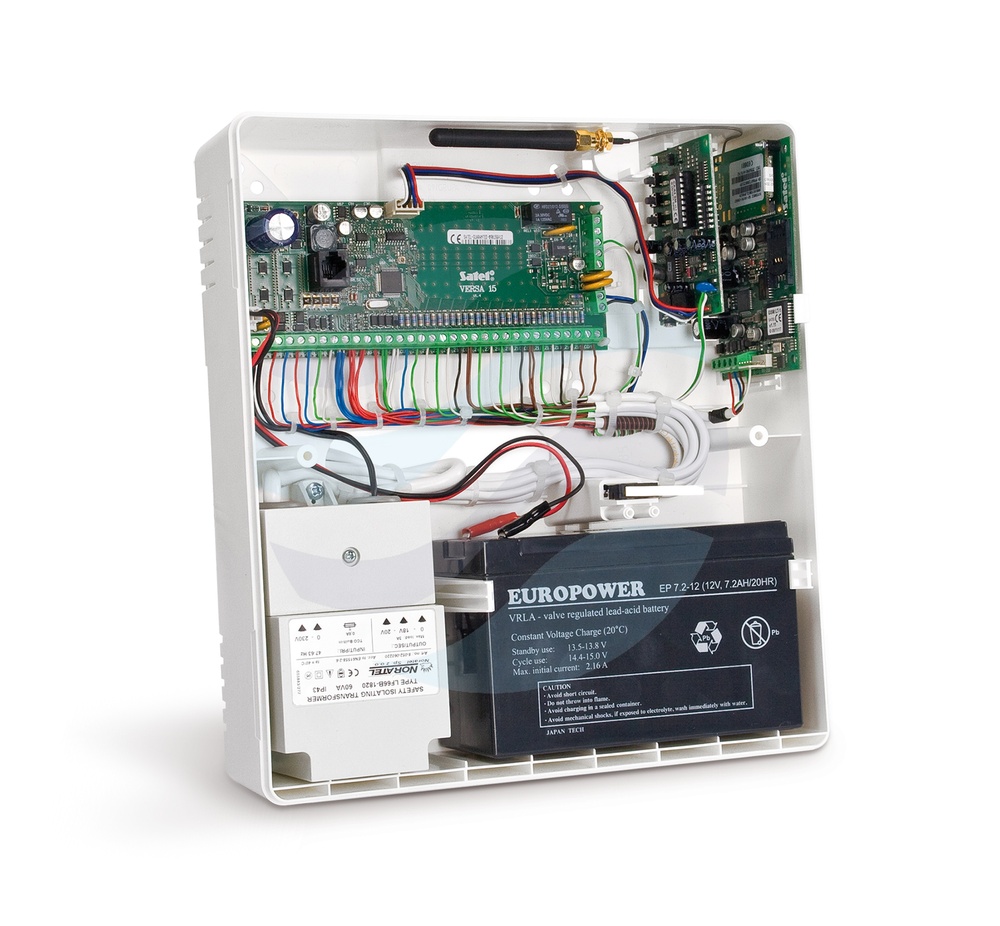

Dno obudowy posiada gotowe gniazda na kołki montażowe, dopasowane do płyt głównych central INTEGRA 24, INTEGRA 32, INTEGRA 64, central VERSA (5, 10, 15), PERFECTA (16, 32) oraz ekspanderów (INT-E, INT-O, INT-PP, ACX-220 itp.).
Wytłoczenia pod transformatory
Obudowa posiada fabrycznie przygotowane łoże pod standardowe transformatory sieciowe 230V / 18V AC lub 20V AC typu TR 40 VA oraz TR 60 VA, co eliminuje konieczność wiercenia dodatkowych otworów pod zasilanie.
Wydzielona wnęka na akumulator
W dolnej części skrzynki zaprojektowano stabilne miejsce na akumulator kwasowo-ołowiowy (SLA/AGM) 12 V 7 Ah / 7,2 Ah, zapewniając odpowiedni bufor energii podczas przerw w dostawie zasilania sieciowego 230 V.
Podwójny mikrostyk sabotażowy
W zestawie znajduje się kompletny moduł styku sabotażowego z długą sprężyną, chroniący instalację przed dwiema formami ingerencji: nieautoryzowanym otwarciem pokrywy przedniej oraz siłowym oderwaniem obudowy od ściany.
Praktyczne wskazówki montażowe dla instalatorów
- Regulacja sabotażu ściennego: Podczas przykręcania obudowy do nierównego podłoża należy upewnić się, że tylna sprężyna mikrostyku sabotażowego jest dostatecznie ugięta. Zapewnia to natychmiastowe rozwarcie styków w przypadku próby podważenia obudowy łomem.
- Wprowadzanie przewodów: W dnie obudowy znajdują się przetłoczenia pod rurki instalacyjne i koryta kablowe. Zaleca się wyłamywanie tylko niezbędnych otworów, aby uniemożliwić wnikanie kurzu i insektów do wnętrza elektroniki.
- Instalacja anten wewnętrznych: W obudowie OPU-4 P anteny GSM/LTE (np. ANT-LTE-I) można przykleić taśmą dwustronną na wewnętrznej ściance pokrywy – polistyren nie tłumi sygnału, a instalacja wygląda czysto i profesjonalnie.
Dane techniczne SATEL OPU-4 P
| Parametr techniczny | Wartość katalogowa |
|---|---|
| Wymiary zewnętrzne obudowy | 266 x 286 x 100 mm |
| Masa obudowy (bez osprzętu) | 920 g |
| Materiał konstrukcyjny | Wysokoudarowy polistyren samogasnący (kolor biały) |
| Tłumienie fal radiowych | Brak (transparentna dla GSM, LTE, 868 MHz ABAX 2) |
| Ochrona antysabotażowa | Podwójna: przed otwarciem pokrywy i przed oderwaniem od podłoża |
| Parametry elektryczne styku sabotażowego | Styk typu NC, obciążalność 50 mA / 12 V DC |
| Miejsce na akumulator podtrzymujący | 12 V / 7 Ah lub 12 V / 7,2 Ah (SLA / AGM) |
| Miejsce na transformator sieciowy | TR 40 VA / TR 60 VA (230 V AC / 18 V AC lub 20 V AC) |
| Typ montażu | Natynkowy, wewnętrzny |
| Kompatybilne centrale i moduły | INTEGRA 24, 32, 64; VERSA 5, 10, 15; PERFECTA 16, 32; INT-E, INT-O, INT-PP, ACX-220, ACU-220 itp. |
Niezawodna baza sprzętowa dla systemów hybrydowych i bezprzewodowych
Obudowa SATEL OPU-4 P to sprawdzony przez tysiące instalatorów standard dla central alarmowych zintegrowanych z modułami radiowymi ABAX 2 i komunikatorami GSM. Solidne tworzywo polistyrenowe, ergonomia montażowa i certyfikowany podwójny tamper gwarantują pełne bezpieczeństwo i bezproblemowy odbiór instalacji.
