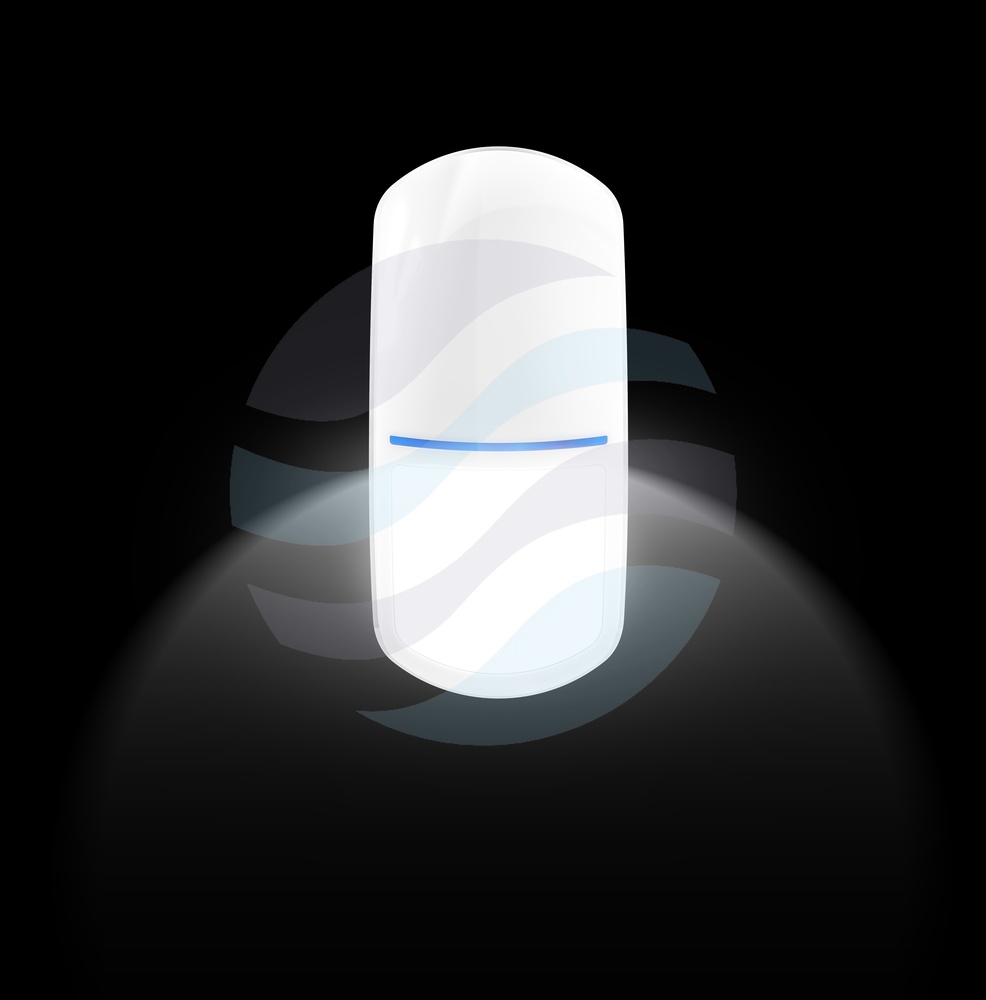

SATEL SLIM-DUAL-LUNA Czujka dualna ruchu PIR+MW, oświetlenia 4x LED, 2x EOL, Grade 2, biała
SLIM-DUAL-LUNA – czujka ruchu PIR+MW z oświetleniem LED, EN 50131 Grade 2
Czujka SLIM-DUAL-LUNA wykrywa ruch w chronionym obszarze, łącząc detekcję opartą na dwóch technologiach: pasywnym czujniku podczerwieni (PIR) oraz czujniku mikrofalowym (MW) pracującym na częstotliwości 24,125 GHz. Cyfrowy algorytm detekcji ruchu analizuje sygnały z obu czujników w celu detekcji zdarzeń. Urządzenie posiada certyfikat zgodności z wymaganiami EN 50131 Grade 2, potwierdzający jego przydatność w profesjonalnych systemach alarmowych. Dodatkowo czujka wyposażona jest w zestaw diod LED realizujących funkcję oświetlenia.
Dane techniczne
- Obszar detekcji (montaż 2,4 m): 20 m x 24 m, 90°
- Częstotliwość mikrofali: 24,125 GHz
- Napięcie zasilania (±15%): 12 V DC
- Maksymalny pobór prądu: 100 mA
- Pobór prądu w stanie gotowości: 14 mA
- Zalecana wysokość montażu: 2,4 m
- Dopuszczalna wysokość montażu: do 4 m
- Zakres temperatur pracy: -10°C…+55°C
- Maksymalna wilgotność: 93±3%
- Wykrywalna prędkość ruchu: 0,3…3 m/s
- Wymiary: 62 x 137 x 42 mm
- Masa: 144 g
- Czas rozruchu: 30 s
- Czas sygnalizacji alarmu: 2 s
- Rezystancja zestyku przekaźnika (wyjście alarmowe): 26 Ω
- Rezystancja zestyku przekaźnika (wyjście sabotażowe): 26 Ω
- Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
- Wyjścia sabotażowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
- Klasa środowiskowa wg EN50130-5: II
- Stopień zabezpieczenia wg EN50131-2-4: Grade 2
- Spełniane normy: EN 50131-1, EN 50131-2-4, EN 50130-4, EN 50130-5
Tryby pracy i konfiguracja
Czujka oferuje wybór trybu pracy: podstawowy, zaawansowany, PIR lub MW. Umożliwia to dostosowanie charakterystyki detekcji do specyfiki chronionego obiektu. Czułość detekcji obu czujników jest regulowana, a konstrukcja przewiduje możliwość oddzielnego testowania toru PIR i MW, co ułatwia optymalne ustawienie urządzenia podczas instalacji.
Wbudowane rezystory parametryczne (2EOL) w konfiguracjach 2 x 1,1 kΩ / 2 x 4,7 kΩ / 2 x 5,6 kΩ upraszczają okablowanie i integrację z centralami alarmowymi obsługującymi linię z kontrolą dwóch rezystorów końcowych.
Zastosowania praktyczne
Czujka SLIM-DUAL-LUNA wykrywa ruch w chronionym obszarze. Dodatkowo czujka posiada zestaw diod LED realizujących funkcję oświetlenia.
