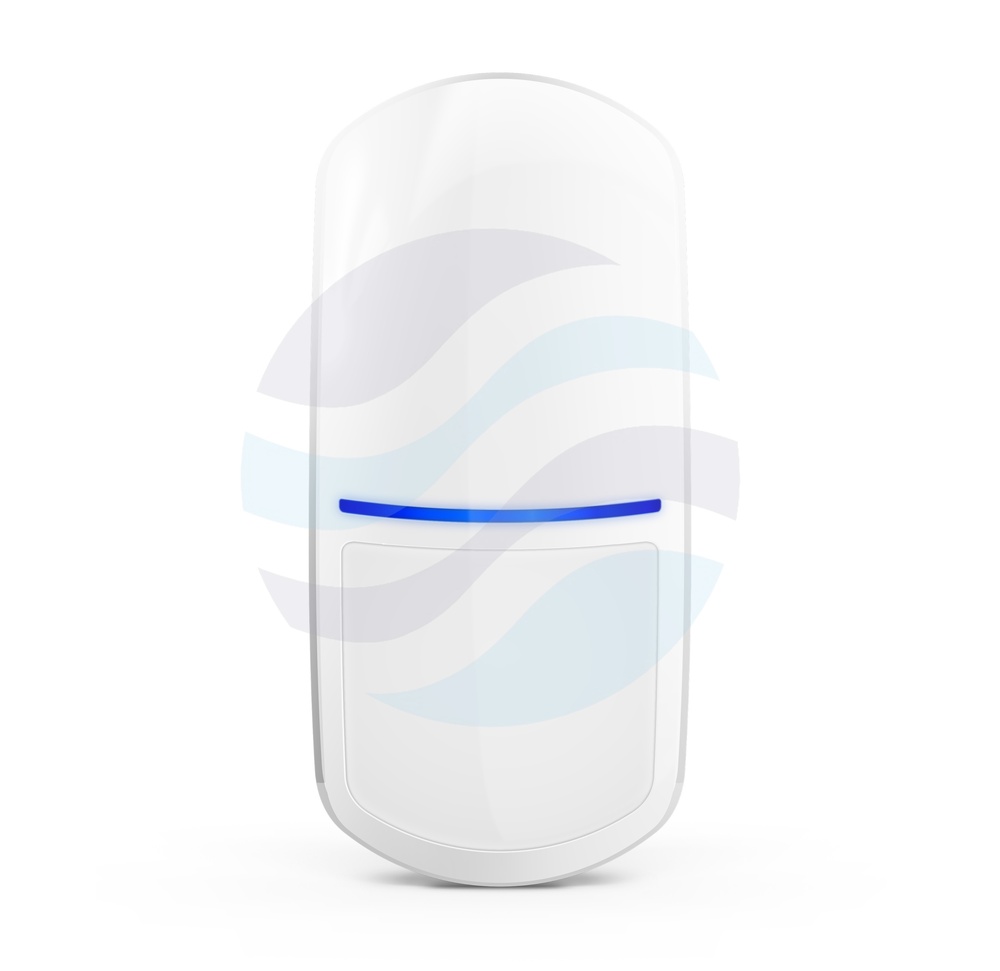

SATEL SLIM-DUAL-PRO Czujka ruchu dualna PIR+MW z antymaskingiem IR, 2EOL, Grade 3, uchwyt BRACKET D
SLIM-DUAL-PRO – Czujnik ruchu PIR+MW z certyfikatem Grade 3
SLIM-DUAL-PRO to czujnik ruchu wykorzystujący podwójną technologię detekcji: pasywny czujnik podczerwieni (PIR) oraz czujnik mikrofalowy (MW) pracujący na częstotliwości 24,125 GHz. Urządzenie posiada certyfikat zgodności z wymaganiami EN 50131 Grade 3, co potwierdza jego przydatność w systemach alarmowych o podwyższonym poziomie bezpieczeństwa. Cyfrowy algorytm detekcji ruchu oraz możliwość wyboru trybu pracy (podstawowy lub zaawansowany) umożliwiają precyzyjne dostrojenie czujnika do specyfiki chronionego obiektu.
Dane techniczne
- Obszar detekcji (montaż na 2,4 m): 20 m x 24 m, 90°
- Zalecana wysokość montażu: 2,4 m
- Dopuszczalna wysokość montażu: do 4 m
- Napięcie zasilania (±15%): 12 V DC
- Maksymalny pobór prądu: 85 mA
- Wykrywalna prędkość ruchu: 0,2…3 m/s
- Czas rozruchu: 30 s
- Czas sygnalizacji alarmu: 2 s
- Wymiary: 62 x 137 x 42 mm
- Masa: 144 g
- Zakres temperatur pracy: -10°C…+55°C
- Maksymalna wilgotność: 93±3%
- Klasa środowiskowa wg EN50130-5: II
- Spełniane normy: EN 50131-1, EN 50131-2-4, EN 50130-4, EN 50130-5
Wyjścia i konfiguracja
Czujnik wyposażono w trzy niezależne wyjścia przekaźnikowe typu NC (normalnie zwarte) o obciążeniu rezystancyjnym 40 mA / 24 V DC i rezystancji zestyku 26 Ω: wyjście alarmowe, wyjście antymaskingu oraz wyjście sabotażowe. Wbudowane rezystory parametryczne (2EOL) dostępne w zestawach: 2 x 1,1 kΩ, 2 x 4,7 kΩ oraz 2 x 5,6 kΩ ułatwiają integrację z centralami alarmowymi bez konieczności stosowania zewnętrznych elementów.
Regulowana czułość detekcji obu czujników (PIR i MW) pozwala na optymalne dopasowanie do warunków otoczenia. Możliwość oddzielnego testowania każdego z czujników ułatwia diagnostykę i konfigurację systemu.
Zastosowania
- Ochrona obwodowa i wewnętrzna w systemach alarmowych wymagających wysokiego stopnia bezpieczeństwa (Grade 3).
- Instalacje w obiektach komercyjnych i przemysłowych, gdzie wymagana jest odporność na manipulacje i fałszywe alarmy.
- Zastosowania w osłoniętych miejscach wewnętrznych (klasa środowiskowa II) – np. magazyny, hale, biura.
- Systemy wymagające separacji detekcji PIR i MW do testowania i konfiguracji.
