Stelaż zapasu kabla – porządek i dostępność w instalacjach strukturalnych

Profesjonalne instalacje okablowania strukturalnego wymagają nie tylko precyzji podczas montażu, ale również przewidzenia przyszłych potrzeb serwisowych i rozbudowy. Kluczowym elementem takiego planowania jest zapewnienie odpowiedniego zapasu kabla w strategicznych punktach sieci, co umożliwia późniejsze podłączenie nowych stanowisk, przenoszenie gniazd czy naprawy uszkodzonych odcinków bez konieczności układania nowych tras.

Specjalny stelaż zapasu kabla stanowi rozwiązanie tego problemu. Jego zadaniem jest uporządkowane i bezpieczne przechowyanie nadmiaru przewodów w szafie rack lub innym punkcie dystrybucyjnym. Dzięki temu zapas kabla jest zawsze uporządkowany, łatwo dostępny i nie blokuje przepływu powietrza, co ma istotne znaczenie dla utrzymania właściwej temperatury w szafie serwerowej.

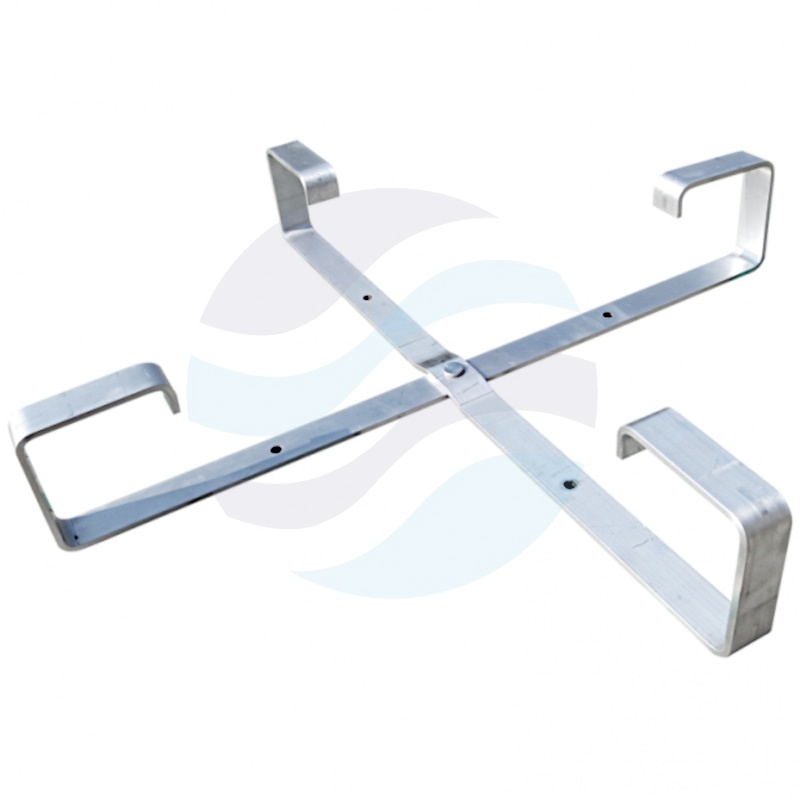

Konstrukcja i montaż

Stelaż został zaprojektowany z myślą o trwałości i stabilności. Jego rama wykonana jest z solidnego profilu aluminiowego o przekroju 30x5 mm, co gwarantuje wytrzymałość mechaniczną przy zachowaniu niskiej wagi. Taka konstrukcja skutecznie utrzymuje nawet dłuższe odcinki kabli, zapobiegając ich zwisaniu i plątaniu się.

Standardowe wymiary stelaża – 600 mm szerokości i 600 mm wysokości – są idealnie dopasowane do montażu w szafach rack o szerokości 19 cali. Głębokość wynosząca 100 mm pozwala na schludne ułożenie zapasu, nie zajmując przy tym cennej przestrzeni wewnątrz szafy, która jest często potrzebna na przejście okablowania pionowego lub urządzenia aktywne.

Organizacja i zabezpieczenie kabli

Sam stelaż tworzy solidną podstawę do organizacji kabli, jednak dla pełnego porządku niezbędne jest ich odpowiednie dociągnięcie i zabezpieczenie. W tym celu doskonale sprawdzają się elastyczne taśmy rzepowe, które pozwalają na tworzenie przejrzystych wiązek. W przeciwieństwie do opasek kablowych, taśmy rzepowe są wielokrotnego użytku – można je łatwo rozpiąć i zapiąć ponownie, co jest nieocenione podczas częstych modyfikacji w instalacji.

Ułożony na stelażu zapas kabla powinien być zabezpieczony w sposób umożliwiający jego późniejsze wysunięcie. Zaleca się układanie kabla w pętlach o odpowiednio dużym promieniu, by uniknąć nadmiernego naprężenia i uszkodzenia żył. Dla kabli skrętkowych, będących podstawą sieci komputerowych, jest to szczególnie ważne dla zachowania parametrów transmisyjnych.

Parametry techniczne

• Szerokość: 600mm
• Wysokość: 600mm
• Głębokość: 100mm

Zastosowanie w praktyce

Stelaż zapasu kabla znajduje zastosowanie wszędzie tam, gdzie wymagana jest elastyczność i łatwość zarządzania infrastrukturą kablową. Typowym miejscem montażu są główne punkty dystrybucyjne (MDF/IDF) w biurowcach, centrach danych, a także mniejsze szafy rack w salach serwerowych czy pomieszczeniach technicznych. Umożliwia on zgromadzenie zapasu kabla potrzebnego do podłączenia przyszłych stanowisk pracy, punktów dostępowych WiFi czy kamer monitoringu.

Dzięki uporządkowanemu przechowywaniu, każda ingerencja w sieć jest szybsza i bezpieczniejsza. Technik nie musi szukać luźnych końcówek kabli w plątaninie przewodów, co znacząco skraca czas realizacji zleceń i minimalizuje ryzyko przypadkowego odłączenia działającego już sprzętu. Jest to więc inwestycja w lepszą organizację pracy i długoterminową oszczędność czasu.
