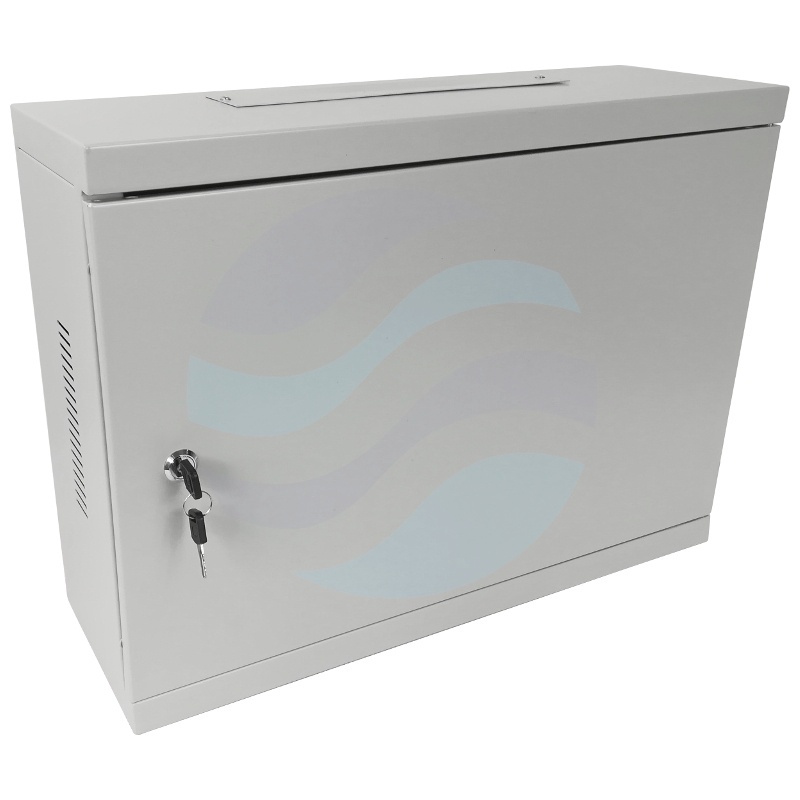

Szafka Telekomunikacyjna rack 19" 3U, wisząca, metalowa 400x540x180, drzwi metalowe, szara
Szafa rack 19" wisząca, metalowa
Szafa rack w standardzie 19" o głębokości 180 mm przeznaczona do montażu urządzeń telekomunikacyjnych i sieciowych w punktach abonenckich oraz węzłach dostępowych. Konstrukcja o wysokości roboczej 3U umożliwia instalację pasywnych i aktywnych komponentów sieci w przestrzeniach o ograniczonej głębokości zabudowy.
Wykonanie z blachy stalowej zapewnia sztywność mechaniczną i ochronę montowanego wyposażenia przed uszkodzeniami mechanicznymi. Przód szafy wyposażono w drzwi z blachy stalowej z zamkiem mechanicznym, uniemożliwiającym dostęp osób nieupoważnionych. Obudowa została zaprojektowana z myślą o pracy w trudnych warunkach środowiskowych, przy jednoczesnym zachowaniu niskiej masy własnej.
Budowa i materiały
Obudowa wykonana w całości z blachy stalowej, zapewniającej stabilność mechaniczną przy obciążeniu do 15 kg. Przednie drzwi wykonane z blachy stalowej wyposażono w wkładkę zamkową, co zabezpiecza zawartość przed przypadkowym lub nieautoryzowanym otwarciem. Powierzchnia zewnętrzna pokryta farbą proszkową w kolorze szarym, odporną na zarysowania i korozję.
Konstrukcja została zaprojektowana w układzie jednosekcyjnym, co ułatwia szybki dostęp do zainstalowanych urządzeń po otwarciu drzwi przednich. Wnętrze szafy umożliwia montaż urządzeń o sumarycznej wysokości do 3U w standardzie 19".
Wentylacja i zarządzanie kablami
Ściany boczne wyposażono w otwory wentylacyjne umożliwiające swobodny przepływ powietrza przez wnętrze szafy. Rozmieszczenie otworów zaprojektowano tak, aby zapewnić efektywne odprowadzanie ciepła generowanego przez pracujące urządzenia aktywne, co podnosi niezawodność całego systemu.
W górnej i dolnej części obudowy znajdują się przepusty kablowe umożliwiające wprowadzanie i wyprowadzanie wiązek kablowych. Rozwiązanie to pozwala na zachowanie porządku okablowania oraz minimalizuje naprężenia mechaniczne na złączach urządzeń. Przepusty mają średnicę wystarczającą do poprowadzenia zarówno kabli miedzianych, jak i światłowodowych.
Montaż i regulacja

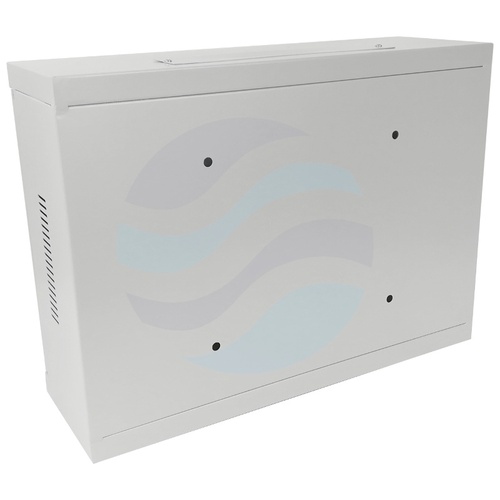

Tylna część szafy posiada cztery wzmocnione otwory montażowe przeznaczone do stabilnego i pewnego mocowania obudowy na ścianie. Rozstaw otworów umożliwia montaż na standardowych kotwach rozporowych lub kołkach przeznaczonych do podłoża betonowego, ceglanego lub murowanego.
Wysokość prowadnic montażowych jest regulowana, co pozwala na dopasowanie położenia instalowanych urządzeń w pionie. Dzięki temu możliwe jest optymalne wykorzystanie przestrzeni wewnątrz szafy oraz ergonomiczne ułożenie sprzętu o różnych wysokościach jednostkowych.
Parametry techniczne
- Standard (cale): 19"
- Wysokość robocza: 3U
- Szerokość: 540 mm
- Głębokość: 180 mm
- Dopuszczalne obciążenie: do 15 kg
- Wymiary (SxWxG): 540 x 400 x 180 mm
- Waga: 7.5 kg
Zastosowanie w praktyce
Szafa sprawdza się w instalacjach telekomunikacyjnych i sieciowych, gdzie wymagana jest kompaktowa obudowa naścienna o ograniczonej głębokości. Przykładowe scenariusze użycia:
- Punkty abonenckie operatorów telekomunikacyjnych – agregacja łączy dostępowych, montaż paneli krosowych, splitterów PON oraz małych przełączników.
- Węzły dostępowe w budynkach mieszkalnych i biurowych – dystrybucja sygnału sieci LAN, telewizji kablowej lub telefonii IP.
- Instalacje przemysłowe i laboratoryjne – zabudowa urządzeń sterujących, konwerterów sygnałów oraz zasilaczy awaryjnych w miejscach o podwyższonych wymaganiach co do bezpieczeństwa fizycznego.
- Systemy monitoringu i kontroli dostępu – montaż rejestratorów, switchy PoE oraz modułów komunikacyjnych w przestrzeniach technicznych o ograniczonej głębokości.
